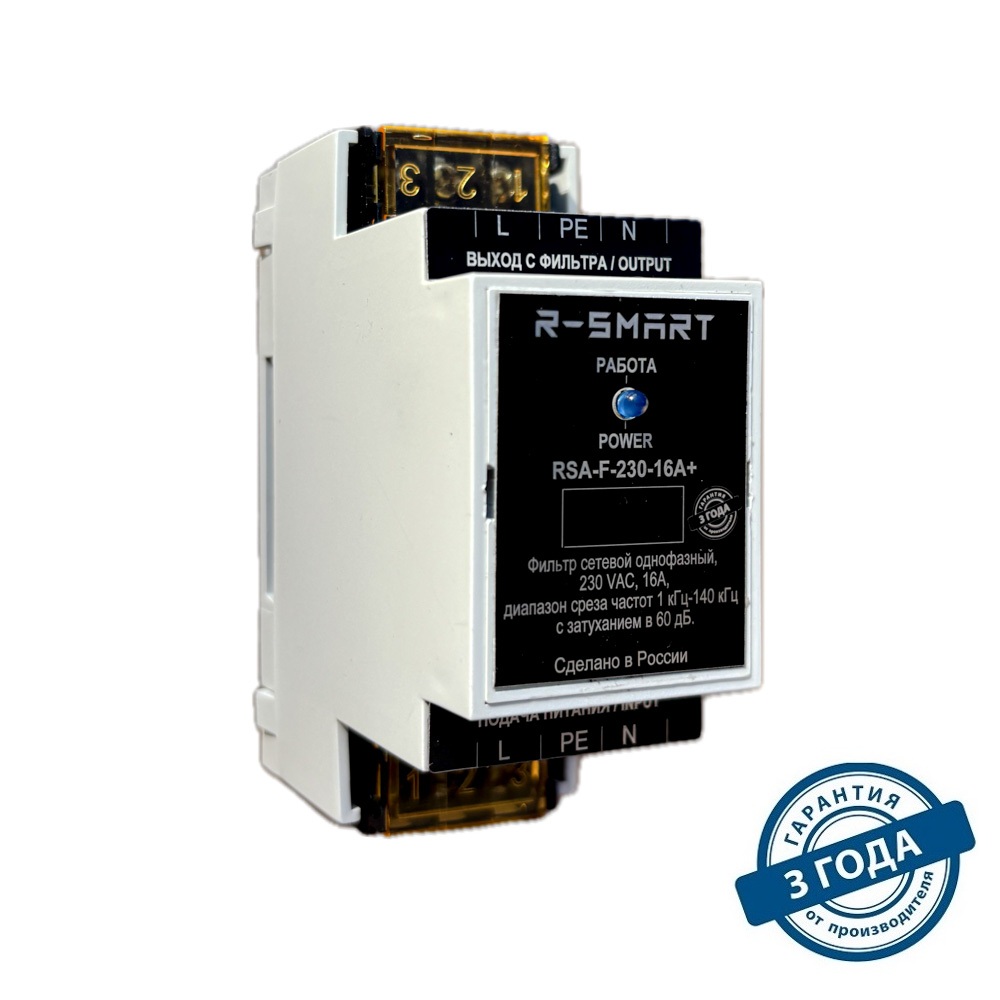

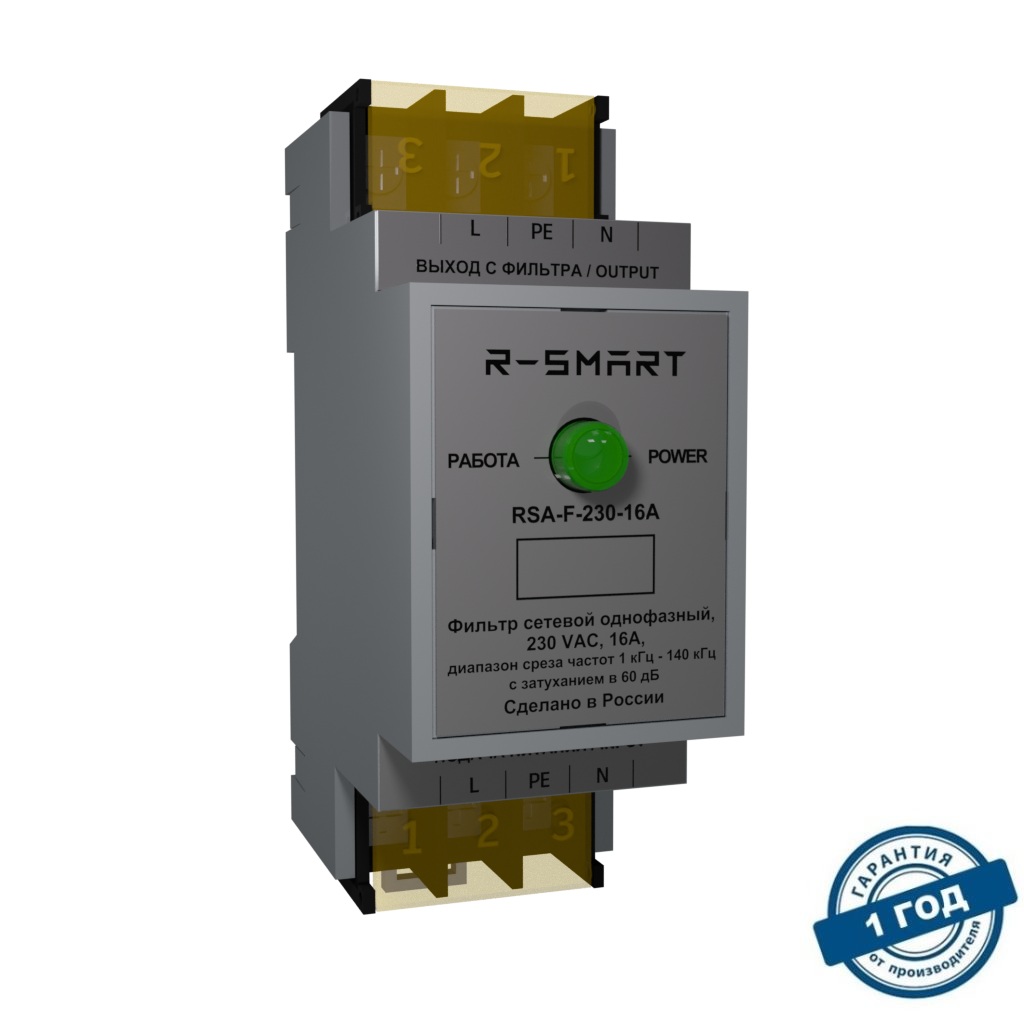

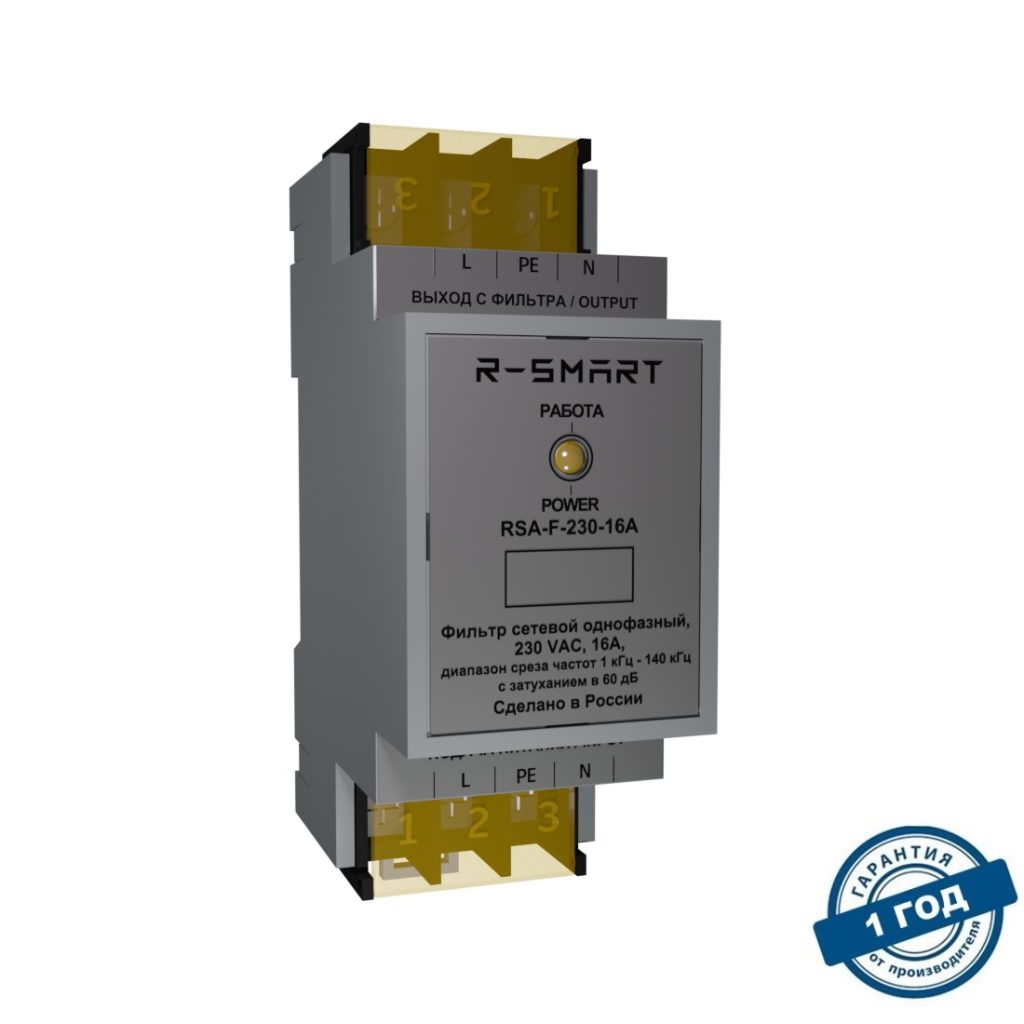

Фильтр сетевой однофазный RSA-F-230-16A

1. Назначение сетевого фильтра RSA-F-230-16A

Сетевой фильтр – это устройство, предназначенное для защиты электроаппаратуры от импульсных и высокочастотных помех, а также от кратковременных превышений (относительно нормы) напряжения сети.
Сетевое напряжение 230 В, допустимая нагрузка 16 А.
Диапазон среза частот 1 кГц-140 кГц с затуханием в 60 дБ.

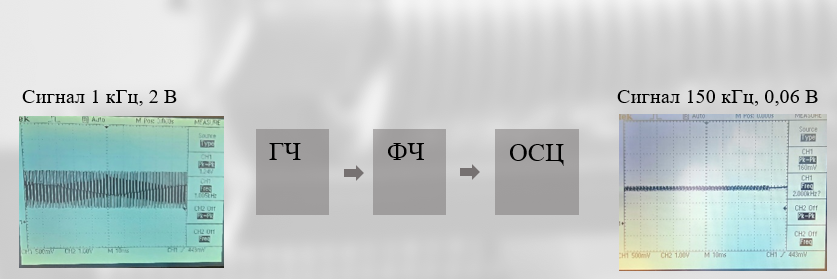

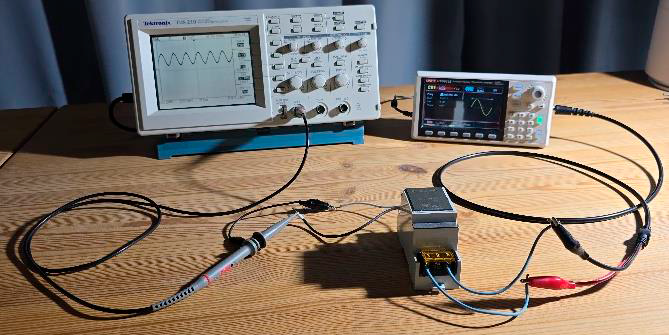

Для измерения используем генератор

Для измерения используем генератор
с диапазоном частот от 10 Гц до 30 МГц.
Форма сигнала синус.
Частота сигнала от 1 кГц до 30 МГц, размах напряжения 2 В.

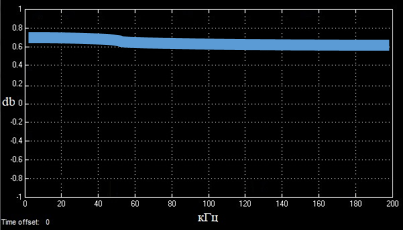

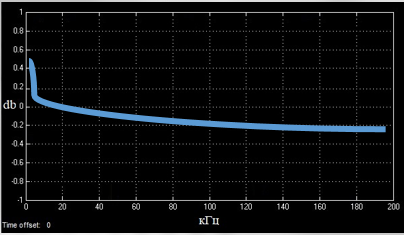

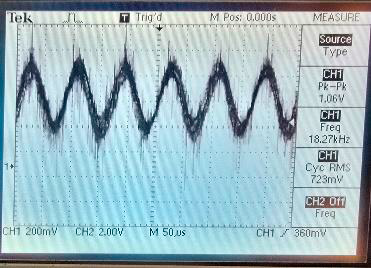

Осциллографом регистрируем изменение уровня полосы пропускания сетевого фильтра.

Рекомендуется установка в шкафах управления на контрольные цепи в случае, если применяется частотное управление насосом или электродвигателем.

С распространением
частотных регуляторов (VFD) электромагнитный фон претерпел изменения не в лучшую сторону. Несмотря на всевозможные способы защиты, помимо аналоговых входов контроллера, помехи проникают через питающие цепи и далее в АЦП (аналогово-цифровой преобразователь).

Цепи питания

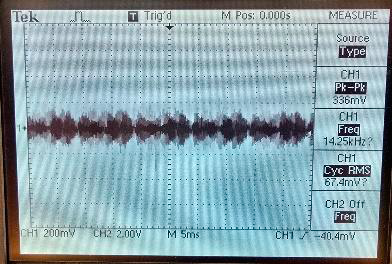

Сетевой фильтр позволяет подавить большую часть помех как от импульсного источника питания самого частотного преобразователя 25-60 кГц, так и помехи от несущей частоты 1-15 кГц.
Также гармоники электросети 3-го, 5-го и 7-го порядка

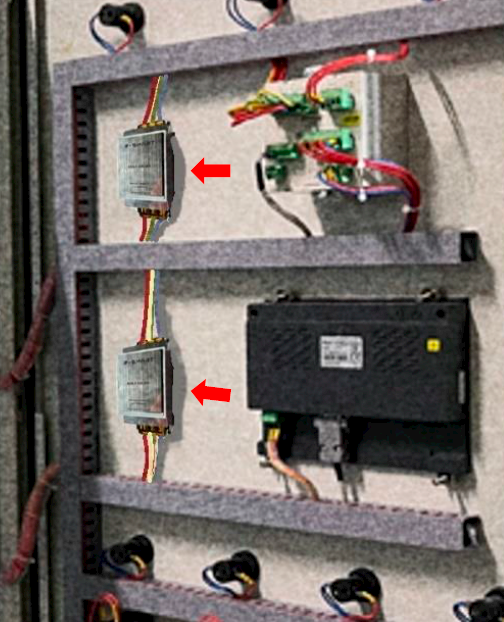

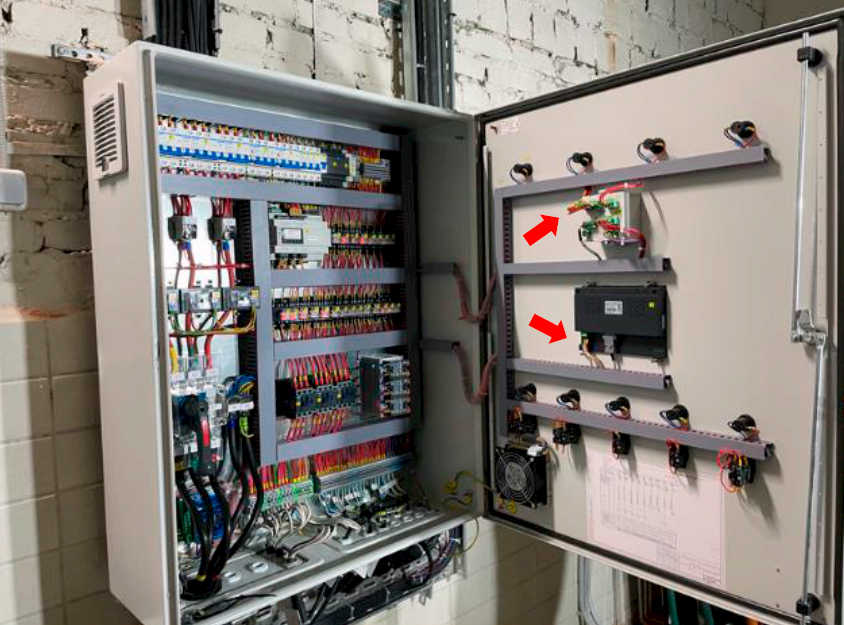

Монтаж сетевого фильтра в шкафу автоматизации необходимо выполнять как можно ближе к потребителю.

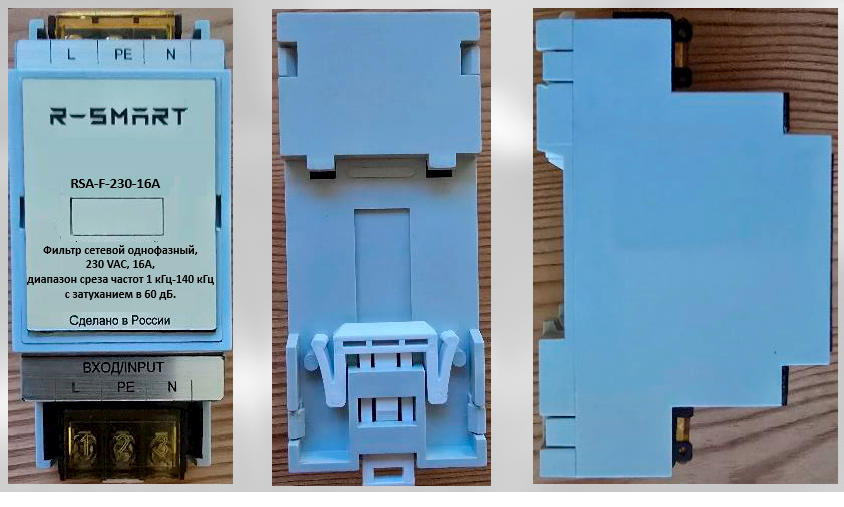

Монтажное крепление выполнено на DIN-рейку.

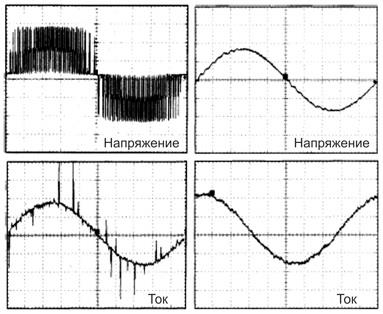

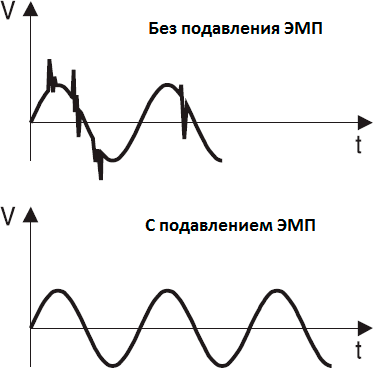

Наиболее частым типом нагрузки в цепях переменного тока является нелинейная нагрузка, то есть нагрузка, в которой ток и напряжение связаны между собой нелинейным законом: электронные приборы с импульсными источниками питания; электродвигатели; регуляторы скорости вращения приводов и другие. Все эти устройства создают искажения (за счет дополнительных – паразитных – гармонических составляющих) электромагнитного поля в широком диапазоне частот, тем самым генерируя помехи как в цепи питания, так и в открытом пространстве. Фильтрация помех и гармонических искажений – один из самых эффективных и недорогих способов улучшения электромагнитной совместимости (ЭМС) и подавления электромагнитных помех (ЭМП).

В общем случае задача сводится к подавлению двух типов помех:
– синфазной (общего типа);
– противофазной (дифференциальной).
Она решается путем применения комбинированных ЭМС-фильтров, состоящих из синфазных дросселей и специальных пленочных помехоподавляющих конденсаторов X- и Y-класса.
Пример применения:
Промышленный-источники питания 24VDC, PLC, HMI панели,
низковольтная периферия, включая трансформаторы тока.
Бытовой-цифровые приставки, ПК, Тв, музыкальное оборудование
