Реле контроля перегрева и герметичности RSA-TurboS
1. Назначение реле контроля перегрева и герметичности RSA-TurboS
Реле контроля перегрева и герметичности RSA-TurboS предназначено для защиты насосов от протечки и перегрева, для насосов марки Turbos
2. Подключаемые датчики к реле RSA-TurboS:
а) 1 х биметаллическая пластина (термоконтакты);
б) 1 х кондуктометрический датчик влажности типа “электрод”.
3. Режимы работы реле RSA-TurboS и его характеристики

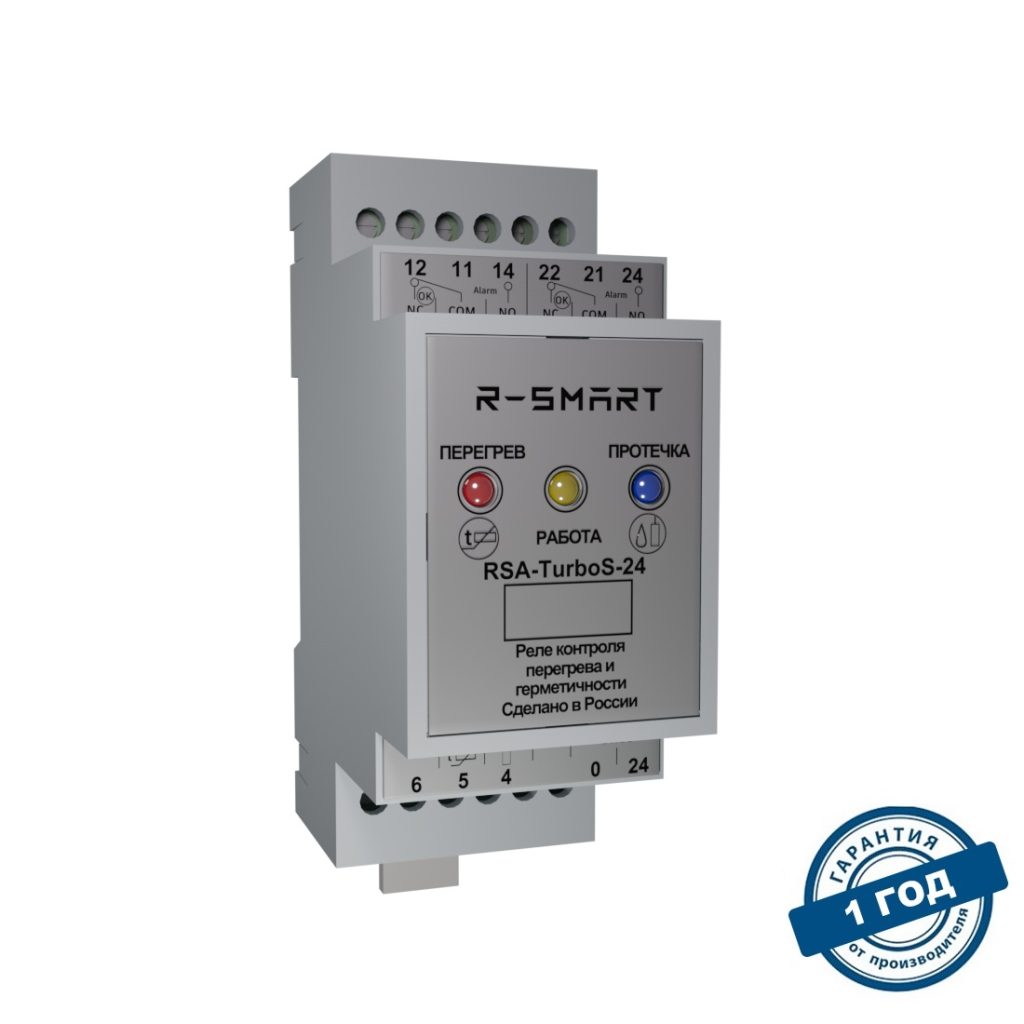

На передней панели имеется три индикаторные лампы: «Красная» для сигнализации аварии “ПЕРЕГРЕВ” «Желтая» центральная сигнализация “РАБОТА” реле, «Синяя» для сигнализации “ПРОТЕЧКА”
Напряжение питания: 24 VDC или 230 VAC
Реле RSA-TurboS закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-TurboS-24+ и RSA-TurboS-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-RSA-TurboS В и RSA-TurboS+ имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-TurboS +
3.1 Режим работы реле в нормальной ситуации
При подаче питания 230 VAC реле включается, об этом сигнализирует включение
зеленого светодиода “РАБОТА”.
При отсутствии аварий Красный светодиод “ПЕРЕГРЕВ” и синий светодиод “ПРОТЕЧКА” остаются выключенными и контакты реле 11-12, 21-22 замкнуты.
3.2 Режим работы реле в аварийной ситуации
Протечка:
При уменьшении сопротивления ниже порога 50кОм начинает мерцать “Желтый” светодиод “РАБОТА” с частотой 2Гц, в течении 7 секунд реле зафиксирует протечку, синий
светодиод будет гореть постоянно и контакты реле 21-24 замкнутся сигнализируя об аварии.
Перегрев:
При увеличении суммарного сопротивления РТС термисторов начинает мерцать “Желтый” светодиод “РАБОТА” с частотой 10Гц, в течении 3х секунд, после чего загорается красный светодиод “ПЕРЕГРЕВ” и контакты реле 11-12 замкнутся
сигнализируя об аварии.
Сброс аварии:
Сброс аварии производится нажатием кнопки SB1 в цепи питания реле, кнопка должна иметь NC контакт.
3.3 Преимущества применения реле RSA-TurboS для защиты двигателя
+ Применение реле RSA-TurboS в схемах управления позволяет исключить реле задержки времени и реле самоподхвата для фиксации аварии и избегания ложных срабатываний.
Данное реле объединяет в одном корпусе вышеописанные функции, тем самым экономит место в шкафу управления. Более того, позволяет уменьшить время процесса сборки шкафа управления.
+ дешевле зарубежных аналогов
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-TurboS и RSA-TurboS+
5. Комплект поставки
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания | 24 VDC или 230VAC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 VDC или 230VAC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Скачать паспорт RSA-TurboS-230
Сертификат на реле RSA-TurboS-230

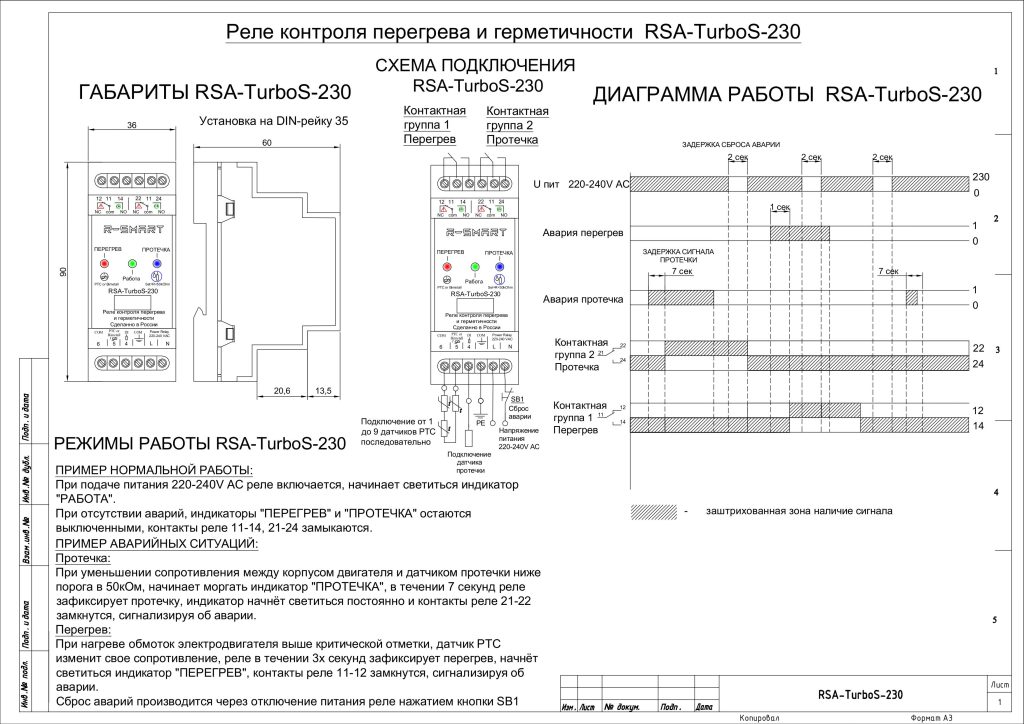

Скачать диаграмму работы и схему подключения TurboS-230
Скачать пример подключения реле RSA-TurboS-230
7. Чертежи (dwg)
11. Контроль качества
Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
