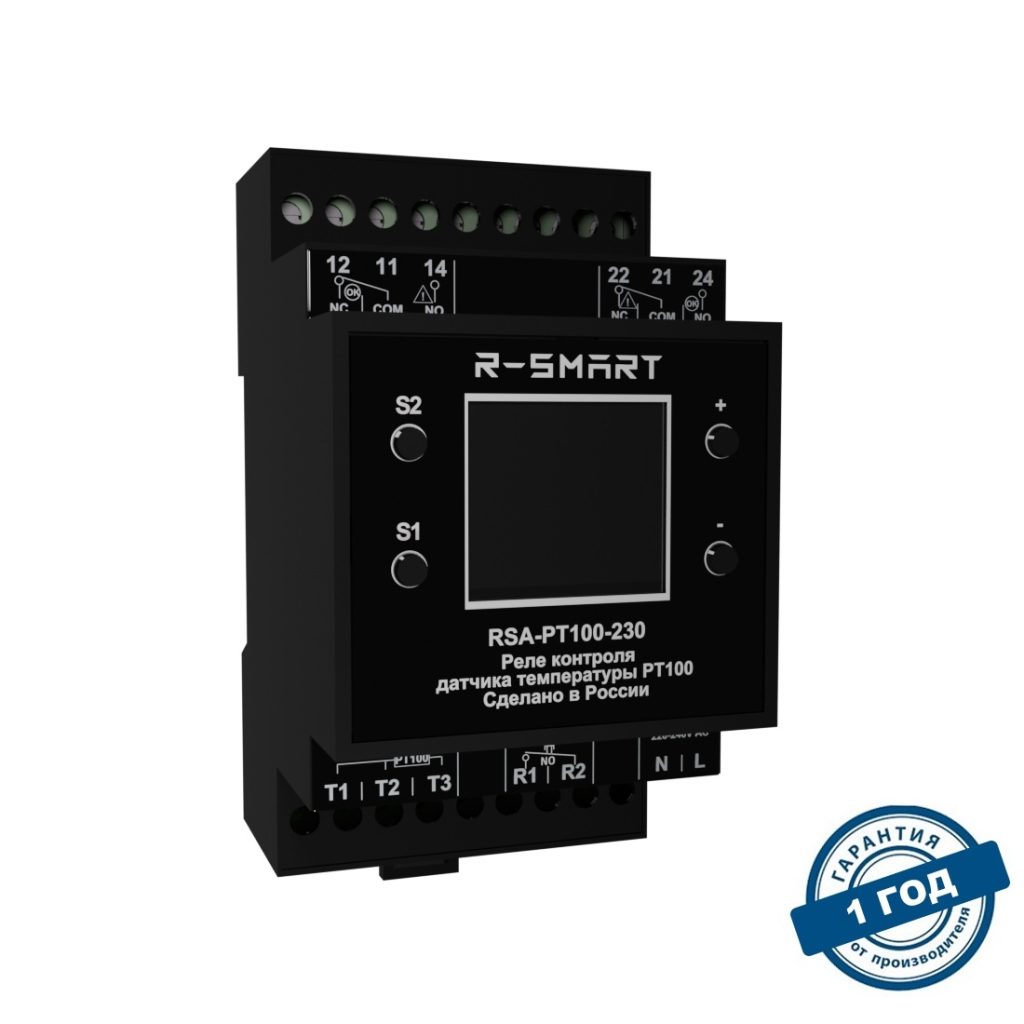

Реле контроля датчика температуры RSA-PT100-230
![](https://r-smart.ru/wp-content/uploads/2024/05/pt100-230-2.png)
1. Назначение реле контроля датчика температуры RSA-PT100-230
Реле контроля датчика температуры RSA–PT100-230 предназначено для подключения и мониторинга датчиков типа PT100, установленных в электродвигателях и насосных агрегатах.
Реле RSA PT-100-230 применяется для контроля температуры электродвигателей и насосов GRUNDFOS, WILO, KSB, FLYGT, SULZER.
Реле RSA PT-100-230 является функциональным аналогом SIEMENS серии SIRIUS 3RS с диапазоном -50 +200 С. Применяется для контроля температуры корпусов, статоров, подшипников электродвигателей. С возможностью установки температуры перегрева
2. Подключаемые датчики к реле RSA–PT100-230 :
Датчик типа PT100, как правило, установленные в электродвигателях и насосных агрегатах.
3. Режимы работы реле RSA–PT100-230 и его характеристики

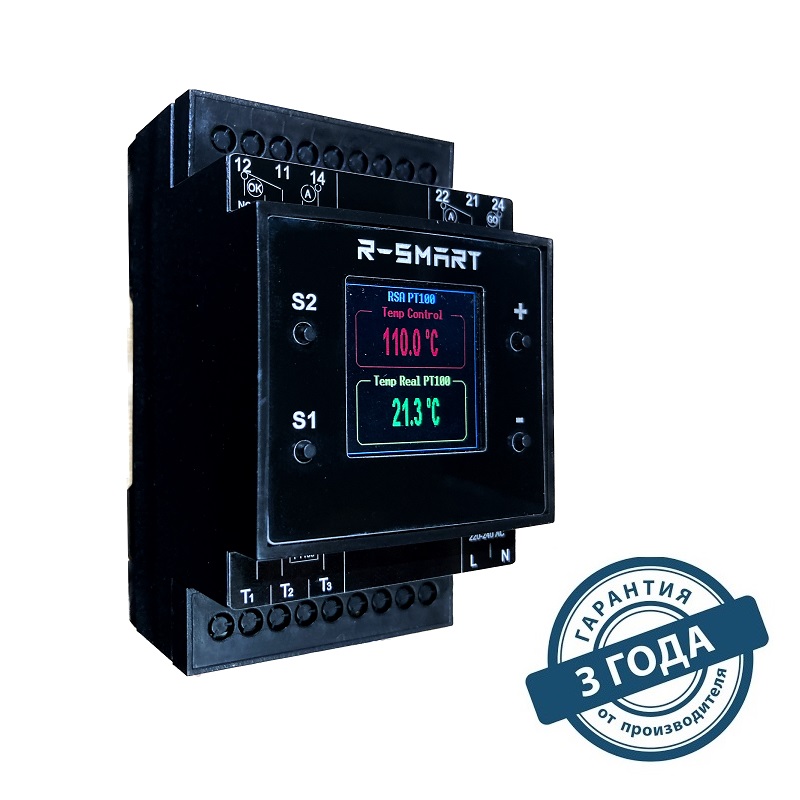

На передней панели имеется IPS дисплей и 4 кнопки для
- “S1” –Вход в меню настройки через удержание 3 секунды.
- “S2” – Кнопка сброса аварии и выход из меню настроек.
- “+” – Увеличение температуры значения уставки.
- “–” – Уменьшение температуры значения уставки.
Напряжение питания: 230 VAC
Реле RSA–PT100-230 закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 54 mm x 58 mm x 90 mm
Вес 0,15 кг.
Для заказа доступны специальные версия реле RSA–PT100-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA–PT100-230 и RSA–PT100-230+ имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA–PT100-230+
3.1 Режим работы реле в нормальной ситуации
При подаче питания 200-240 VAC реле включается, об этом сигнализирует
включившийся дисплей. Контактная группа 21-24 при отсутствии аварии замыкается
сигнализируя при этом, что нет аварий и реле исправно, на дисплее отобразится синяя
надпись К2 – “Работа”.
3.2 Режим работы реле в аварийной ситуации
Перегрев:
При нагреве в агрегате, происходит увеличение сопротивления PT100, на экране отображается реальная температура, через 3 секунды если температура превысит уставку (заводская 110 С) замкнутся контакты 11-14, при этом контакты 21-24 разомкнутся, на дисплее появится красная надпись К1 – “Перегрев”.
Сброс аварии:
Сброс аварии производится автоматически или принудительно, настройка сброса
производится с дисплея.
По умолчанию стоит автосброс при прекращении аварийного воздействия (заводская
уставка 100 С) контакты реле 11-14 и 21-24 придут в нормальное состояние.
При настройке принудительного сброса, сброс аварии производится кнопкой подключенной на клеммы Reset 1 и 2.
ERROR- неподключенный датчик PT100. При отсутствии датчика PT100 выходные реле работают аналогично, как при аварии
“ПЕРЕГРЕВ”
4. Код для заказа | ||
RSA-PT100-230 | реле контроля датчика температуры RSA-PT100-230, с защитой от агрессивных воздушных сред, питание 230 VAС | Временно не поставляется |
RSA-PT100-230+ | реле контроля датчика температуры RSA-PT100-230, с защитой от агрессивных воздушных сред, питание 230 VAС | Временно не поставляется |
5. Комплект поставки
Комплектация | Реле, коробка, паспорт |
Габаритные размеры (ШхГхВ) | 54 mm x 58 mm x 90 mm |
Вес, | 0.15 kg |
Напряжение питания: | 230V AC |
Гарантия | 3 год но не более 18 месяцев с даты покупки |
![](https://r-smart.ru/wp-content/uploads/2023/07/tema-30-1.png)
Технические характеристики | ||
Тип | модульный, 3 Din | |
Потребляемая мощность устройства | не более 7Вт | |
Номинальный ток выходных реле | 2А | |
Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
Степень защиты | IP 31 | |
Количество выходных реле | 2 | |
Монтаж | на DIN-рейку | |
Климатическое исполнение | УХЛ4 | |
Габариты без упаковки ВхШхГ,мм | 88х52х62 | |
Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Сертификат на реле RSA-PT100-23

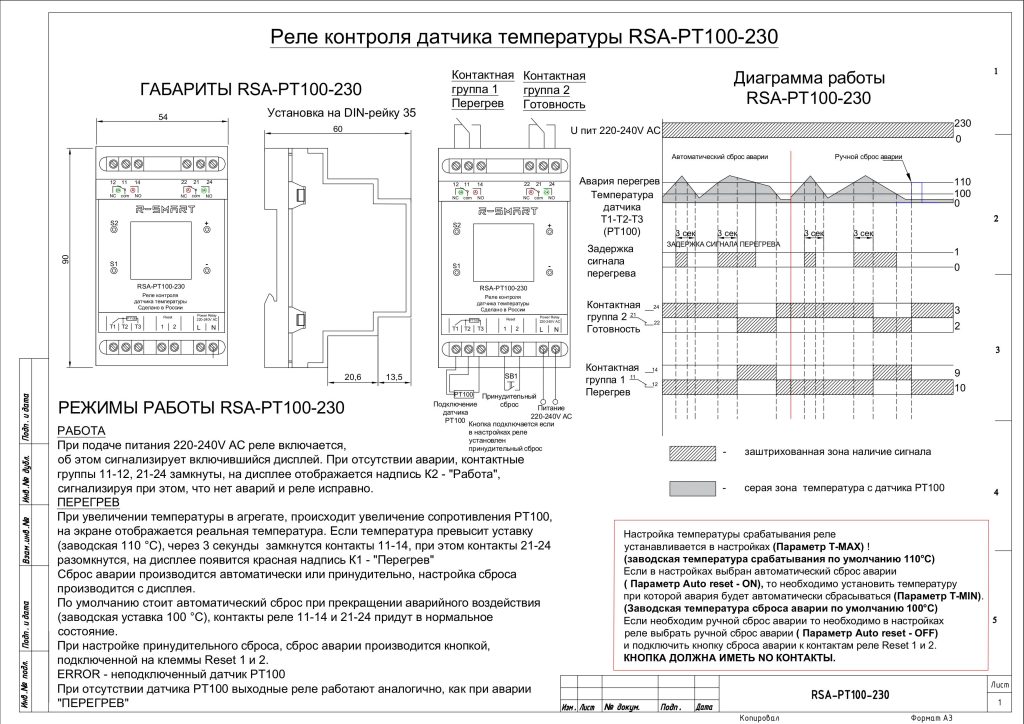

Скачать диаграмму работы и схему подключения RSA-PT100-230
Скачать пример подключения реле RSA-PT100-230
7. Чертежи (dwg)
![](https://r-smart.ru/wp-content/uploads/2024/05/shema-podklyucheniya-rsa-pt100-230-1-1024x724.png)
Настройки
При включении на дисплей выводится:
- В верхнем поле (красного цвета) Temp Control – текущая установка верхнего предела температуры срабатывания реле.
- В нижнем поле (желтого цвета) Тemp Real PT100 – температура датчика PT100 в реальном времени.
При превышение реальной температуры значения уставки срабатывают реле К1 и К2
При включении реле на дисплее отображаются значки К1 и К2.
![](https://r-smart.ru/wp-content/uploads/2023/04/12345.png)
Режим настройки (изменения температуры уставки срабатывания)
Для перехода в режим настройки воспользуйтесь кнопками, расположенными на реле
Кнопки управления и индикация:
- S1 –Вход в меню настройки через удержание 3 секунды.
- S2 – Кнопка сброса аварии и выход из меню настроек.
- [+] – Увеличение температуры значения уставки.
- [-] – Уменьшение температуры значения уставки.
При настройке реле, заголовок верхнего поля меняется на:
- SETUP MAX (верхний предел температуры)
- SETUP MIN (нижний предел температуры)
- Auto Alarm Reset (Отключение авто сброса аварии)
- Accuracy (коррекция значения реальной температуры)
Редактируемые значения при этом меняет цвет с красного на синий, на мигающем желтом фоне.
Как произвести настройку?
- Перейти в режим SETUP MAX удержанием кнопки S1 (на дисплее появится соответствующая надпись).
- Кнопками – [+] и [-] задать температуру включения реле.
- Перейти в режим SETUP MIN удержанием кнопки S1 (на дисплее появится соответствующая надпись).
- Кнопками – [+] и [-] задать температуру выключения реле.
- Перейти в режим Auto Alarm Reset удержанием кнопки S1 (на дисплее появится соответствующая надпись).
- Кнопками – [+] и [-] установить положение переключателя в режим ON или OFF (по умолчанию включен режим ON).
- Перейти в режим Accuracy удержанием кнопки S1 (на дисплее появится соответствующая надпись).
- Кнопками – [+] и [-] выполнить корректировку значения реальной температуры (при необходимости)
- Перейти в рабочий режим Temp Control удержанием кнопки S1 (на дисплее появится соответствующая надпись).
![](https://r-smart.ru/wp-content/uploads/2023/04/12346.png)
Возможные неисправности
Ошибка датчика PT100
При отключении датчика, плохого контакта на клеммах или неисправности самого сенсора PT100, на экран выводится предупреждение ERROR PT100.
В этом случае проверьте подключение и целостность проводов от датчика к реле. Для проверки работоспособности подключите сопротивление 100 Ом в штатном случае реле должно показать 0,0 градусов Цельсия.
Отсутствует индикация дисплея
Проверьте наличия напряжения вольтметром на клеммах питания реле L и N.
Если напряжение есть и при этом нет индикации на дисплее, то обратитесь в службу сервиса R-SMART на по почте info@r-smart.ru

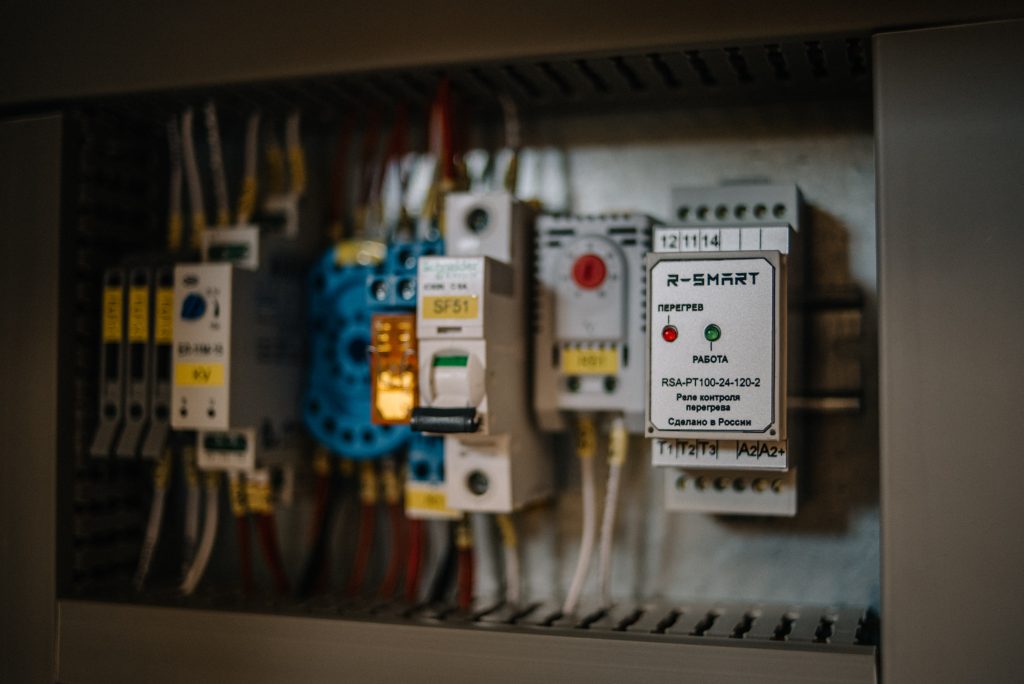

10. Пример установки релеRSA–PT100-230 в шкаф управления и автоматики.
![](https://r-smart.ru/wp-content/uploads/2023/04/img_2708-2-1024x688.jpg)
Каждое реле RSA–PT100-230 проходит заводские испытания на соответствие точности измерений.
![](https://r-smart.ru/wp-content/uploads/2023/04/img_2718-1-699x1024.jpg)
11. Контроль качества
Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
