Реле контроля термистора в электродвигателе RSA-PTC-24

1. Назначение реле  контроля термоконтактов RSA-PTC

Реле RSA-PTC-позволяет зафиксировать перегрев на термисторе.Возможно подключать от 1 до 9 термисторов последовательно на 1 реле.

Термистор относится к термочувствительным защитным устройства встраиваемой тепловой защите электродвигателя. Располагаются в специально предусмотренных для этой цели гнездах в лобовых частях электродвигателя (защита от заклинивания ротора) или в обмотках электродвигателя (защита от теплового перегруза).
Термистор — полупроводниковый резистор, изменяющие свое сопротивление в зависимости от температуры.
Термисторы в основном делятся на два класса:
PTC-типа — полупроводниковые резисторы с положительным температурным коэффициентом сопротивления;
NTC-типа — полупроводниковые резисторы с отрицательным температурным коэффициентом сопротивления.
Для защиты электродвигателей используются в основном PTC-термисторы (позисторы Positive Temperature Coefficient), обладающие свойством резко увеличивать свое сопротивление, когда достигнута некоторая характеристическая температура ). Применительно к двигателю это максимально допустимая температура нагрева обмоток статора для данного класса изоляции. Три (для двухобмоточных двигателей — шесть) PTC-термистора соединены последовательно и подключены к входу электронного блока защиты. Блок настроен таким образом, что при превышении суммарного сопротивления цепочки срабатывает контакт выходного реле, управляющий расцепителем автомата или катушкой магнитного пускателя. Термисторная защита предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру двигателя. Это касается прежде всего двигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременным режимом) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты). Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя системы принудительного охлаждения.

Применение реле RSA-PTC в схемах управления позволяет исключить реле задержки времени и реле самоподхвата для фиксации аварии и избегания ложных срабатываний.
Данное реле объединяет в одном корпусе вышеописанные функции, тем самым экономит место в шкафу управления. Более того, позволяет уменьшить время процесса сборки шкафа управления.
RSA-PTC имеет две независимых группы контактов до 250V на 2А, что позволяет одной группой разорвать цепь контактора и включить лампу аварии на шкафу управления, а вторую группу использовать в качестве сухих контактов для цепей сигнализации.

2. Подключаемые датчики к реле RSA-PTC

К реле RSA-PTC  подключаются контакты термистора от электродвигателя.

3. Режимы работы реле RSA-PTC и его характеристики

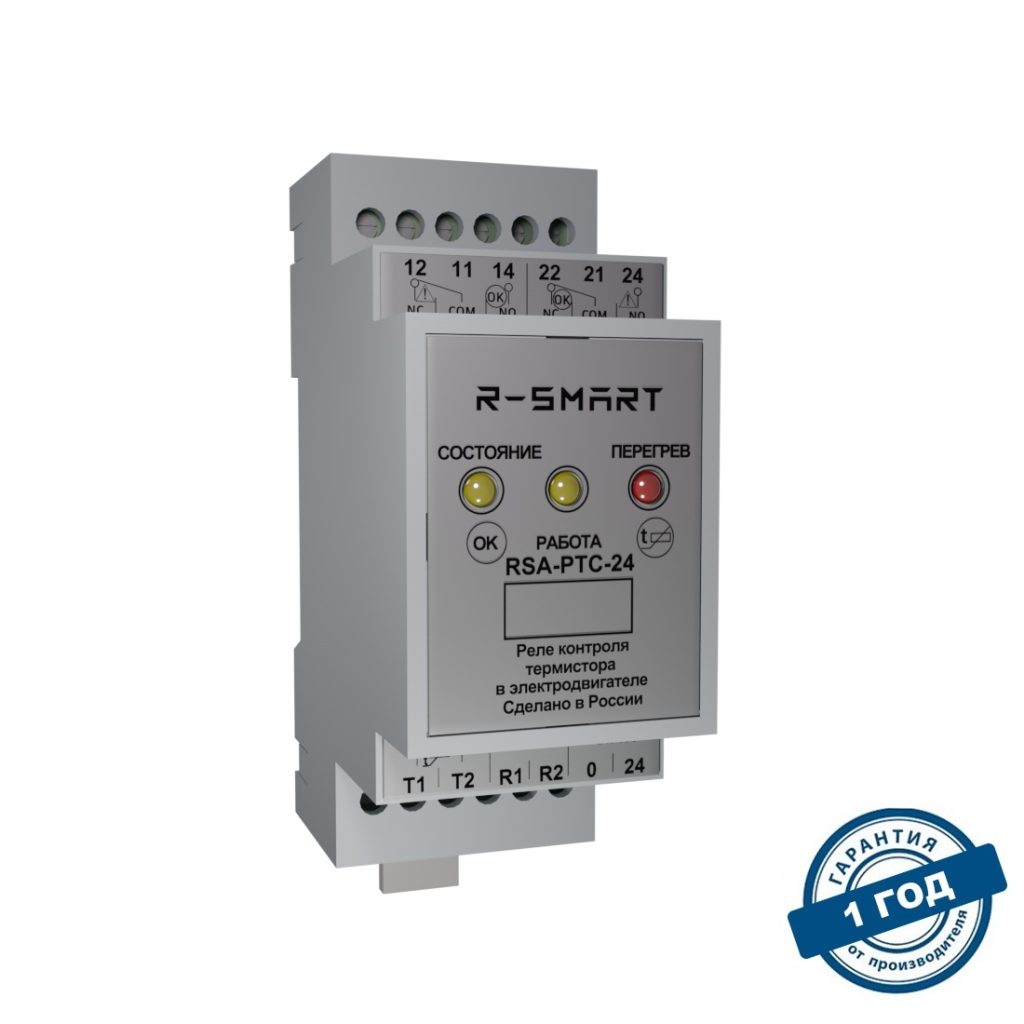

На передней панели имеется три индикаторные лампы: «Красная» правая для сигнализации аварии “ПЕРЕГРЕВ” «Зеленая» центральная сигнализация “РАБОТА” реле, левая «Зеленая» для сигнализации “СОСТОЯНИЕ”

Напряжение питания: 24 VDC или 230 VAC

Реле RSA-PTC закрепляется   защелками на стандартную дин-рейку.

Габаритные размеры 36 mm x 60 mm x 90 mm.

Вес 0,15 кг.

Для заказа доступны специальные версии  реле  RSA-PTC-24+ и RSA-PTC-230+с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.

Платы этих  реле выполнены  с дополнительным лаковым покрытием  на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.

Реле предназначены для  эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-PTC и RSA-PTC +имеют одинаковое функциональное назначение,  одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит  в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-PTC +

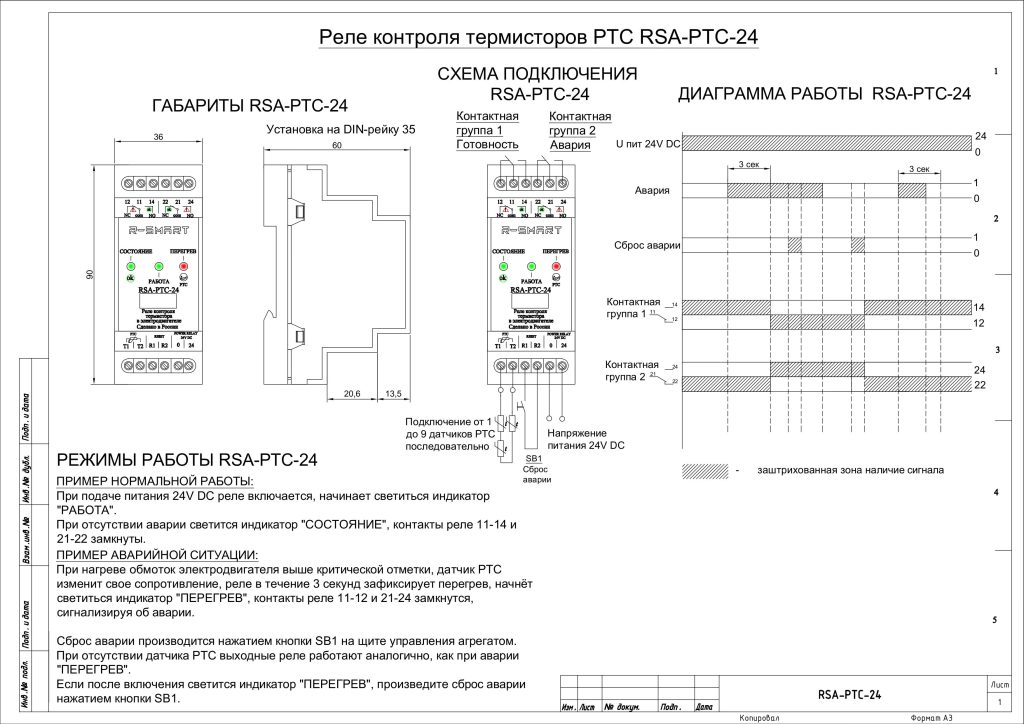

3.1 Режим работы  реле в нормальной ситуации

При подаче питания реле включается, об этом сигнализирует включение
зеленого светодиода “РАБОТА”.
Если после включения горит красный светодиод “ПЕРЕГРЕВ”, произведите сброс
аварии через питание реле .
При отсутствии аварии горит зеленый светодиод “СОСТОЯНИЕ” и контакты реле 11-14,
21-22 замкнуты.

  3.2 Режим работы  реле в аварийной ситуации

Перегрев:
При физическом нагреве обмоток или корпуса электродвигателя, датчик РТС изменит свое
сопротивление, реле с 3х секундной задержкой времени зафиксирует перегрев, контакты реле 11-14 разомкнутся, снимая сигнал готовность к пуску, зеленый
светодиод “СОСТОЯНИЕ” потухнет, далее загорится красный светодиод “ПЕРЕГРЕВ” и сигнальные контакты реле 21-24 замкнутся, сигнализируя об аварии. При отсутствии датчика PTC выходные реле работают аналогично, как при аварии
“ПЕРЕГРЕВ”.

Сброс аварии: Сброс аварии производится нажатием кнопки SB1 в цепи питания реле, кнопка должна иметь NC контакт.

  3.3 Преимущества применения реле RSA-PTC  для защиты двигателя

+ Возможно подключение до 9 датчиков PTC.

+ Применение реле RSA-PTC в схемах управления позволяет исключить реле задержки времени и реле самоподхвата для фиксации аварии и избегания ложных срабатываний.

+ Наличие сертификата соответствия ТР ТС 004 регламенту.

+ Наличие официальной гарантии на 1 год RSA-RSA-PTC  и 3 года RSA-PTC+

4.Комплект поставки
RSA-PTC-24Реле контроля термистора в электродвигателе, питание 24 V DCСтоимость 6500р с НДС
RSA-PTC-230Реле контроля термистора в электродвигателе, питание 24 V DCСтоимость 6500р с НДС
RSA-PTC-24+Реле контроля термистора в электродвигателе, с защитой от агрессивных воздушных сред, питание 230 V ACСтоимость 8500р с НДС
RSA-PTC-230+Реле контроля термистора в электродвигателе, с защитой от агрессивных воздушных сред, питание 230 V ACСтоимость 8500р с НДС
 Сделать заказ  Срок изготовления от 3 рабочих дней
5. Комплект поставки
Комплектация Реле 1 шт,
коробка 1 шт, паспорт 1 шт.
Габаритные размеры (ШхГхВ) 36 mm x 60 mm x 90 mm
Вес, габариты в упаковке 0.15 kg
40 mm x 75mm x 125 mm
Напряжение питания: 24 V AC/DC или 230V AC
Гарантия 1 года для обычной версии и 3 года для версии +


10. Пример установки реле RSA-PTC в шкаф управления и автоматики.

11. Контроль качества

Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
