Предпусковое реле контроля изоляции электродвигателя RSA-RCI-500
1. Назначение предпускового реле RSA-RCI-500

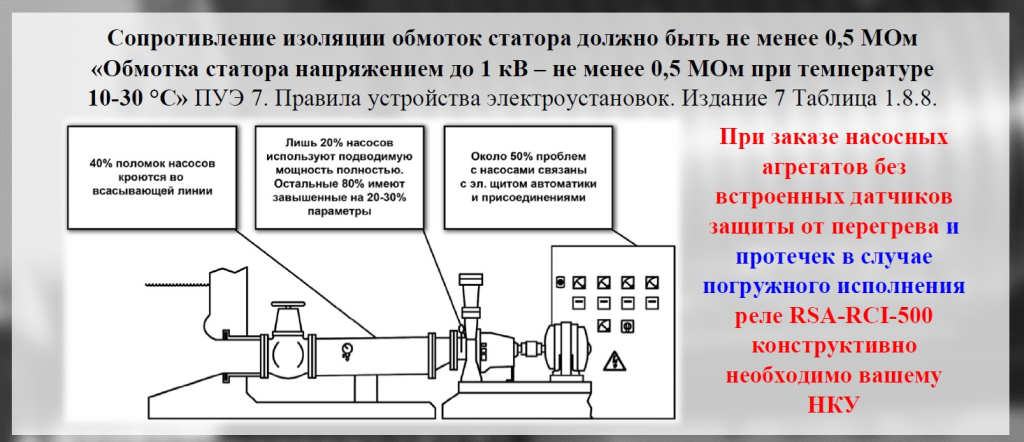

Реле RSA-RCI-500-позволяет зафиксировать изменение состояния изоляции перед пуском двигателя. Если сопротивление станет меньше 500 кОм, например в случае нарушения изоляции или попадания воды, то реле RSA-RCI-500 не даст запустить электродвигатель и зафиксирует аварию.
2. Подключаемые датчики к реле RSA-RCI-500:
К реле RSA-RCI-500 подключаются:
– контакт одной из обмотки электродвигателя;
– заземление PE, относительно которого производится предпусковой
3. Режимы работы реле RSA-RCI-500 и его характеристики

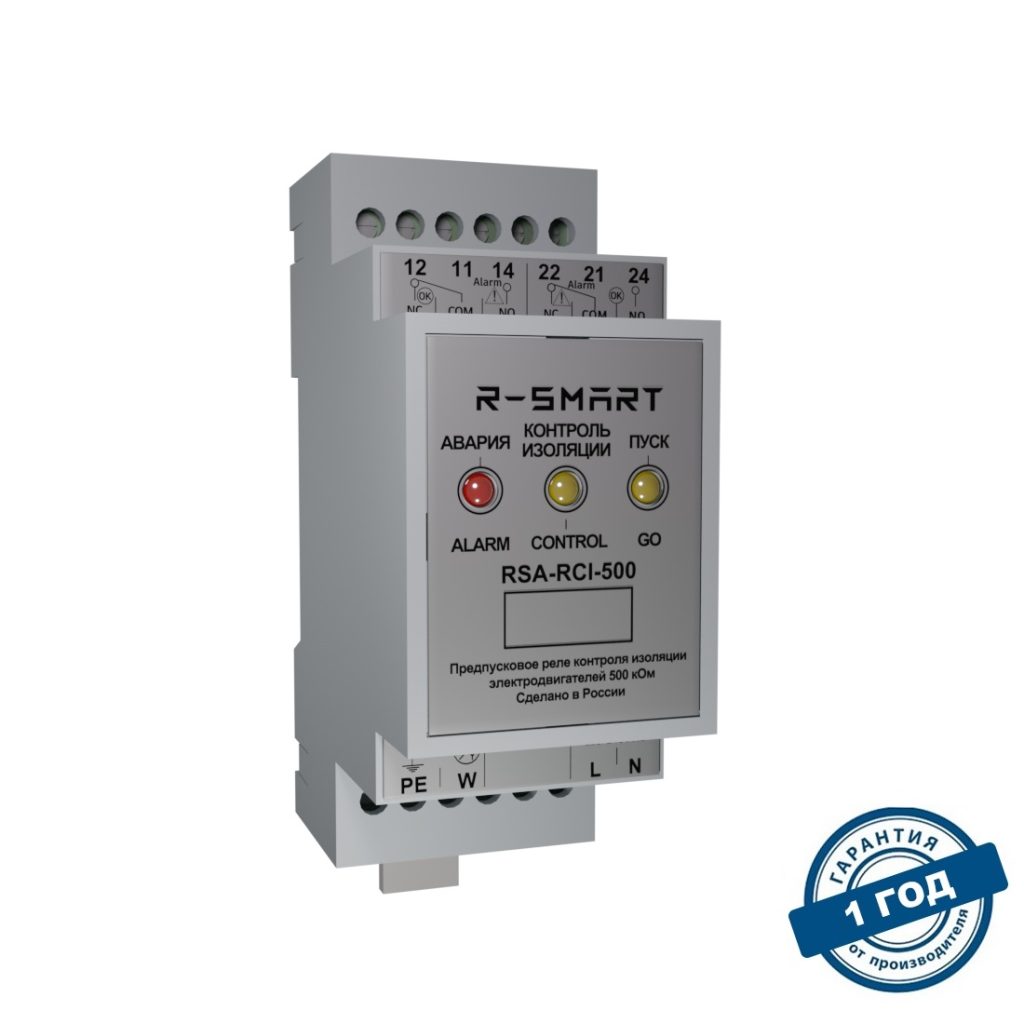

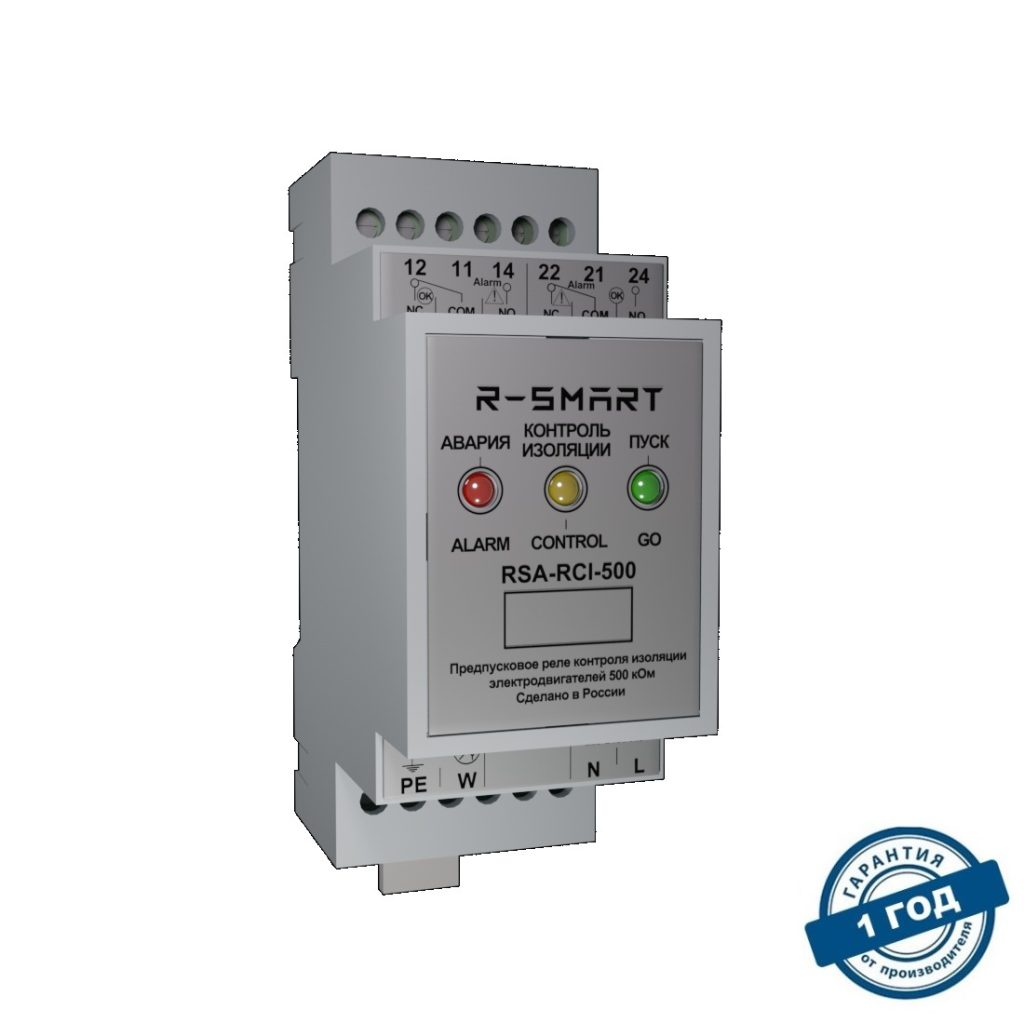

На передней панели имеется три индикаторные лампы: «Красная» правая для сигнализации аварии “АВАРИЯ” «Желтая» центральная сигнализация “РАБОТА” реле, левая «Зеленая» для сигнализации “ ПУСК”
Напряжение питания: 24 VDC или 230 VAC
Реле RSA-RCI-500 закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-RCI-500-24+ и RSA-PTC-500-230+с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-RCI-500 и RSA-RCI-500 +имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-RCI-500 +
3.1 Режим работы реле в нормальной ситуации
При подаче питания 230 VAC реле включается, об этом сигнализирует включение желтого светодиода “РАБОТА”.После чего происходит замер сопротивления изоляции обмотки двигателя относительно заземленного корпуса.
3.2 Режим работы реле в аварийной ситуации
Авария изоляции: Если сопротивление обмотки ниже 500 кОм то загорается красный светодиод “Авария”цепь остается разомкнутой пуск двигателя невозможен.
Сброс аварии: Сброс аварии производится нажатием кнопки SB1 в цепи питания реле, кнопка должна иметь NC контакт.
3.3 Преимущество применения реле RSA-RCI-500 для защиты двигателя
+ дешевле зарубежных аналогов
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-RCI-500 и 3 года RSA-RCI-500 +
Код для заказа
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания | 24 V AC/DC или 230V AC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Сертификат на реле RSA-RSI-500

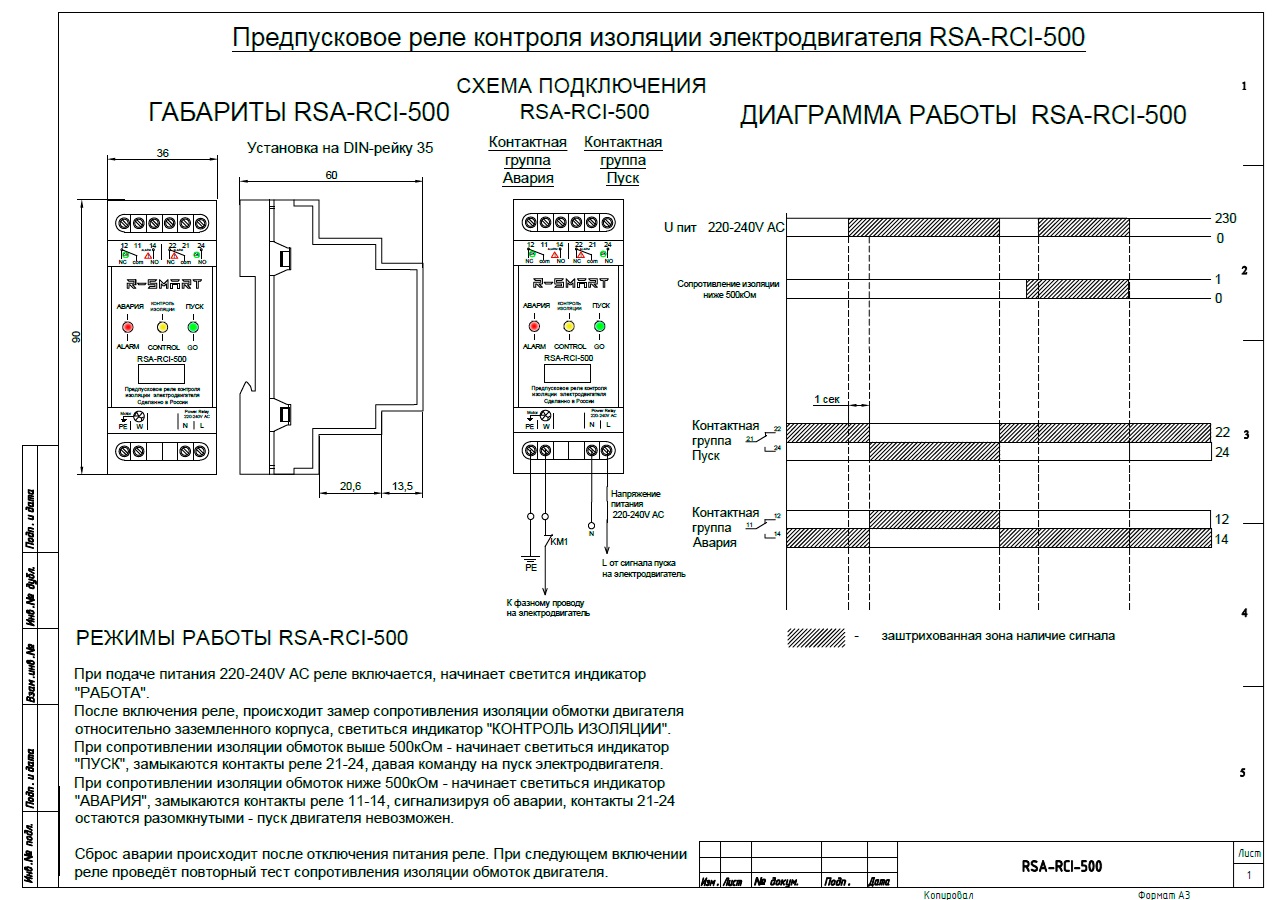

Скачать диаграмму работы и схему подключения RSA-RCI-500
Скачать пример подключения реле RSA-RCI-500
7. Чертежи (dwg)
10. Пример установки реле RSA-PTC в шкаф управления и автоматики.
11. Контроль качества
Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
12. Доставка от 3 реле бесплатно по всей России и Беларуси
