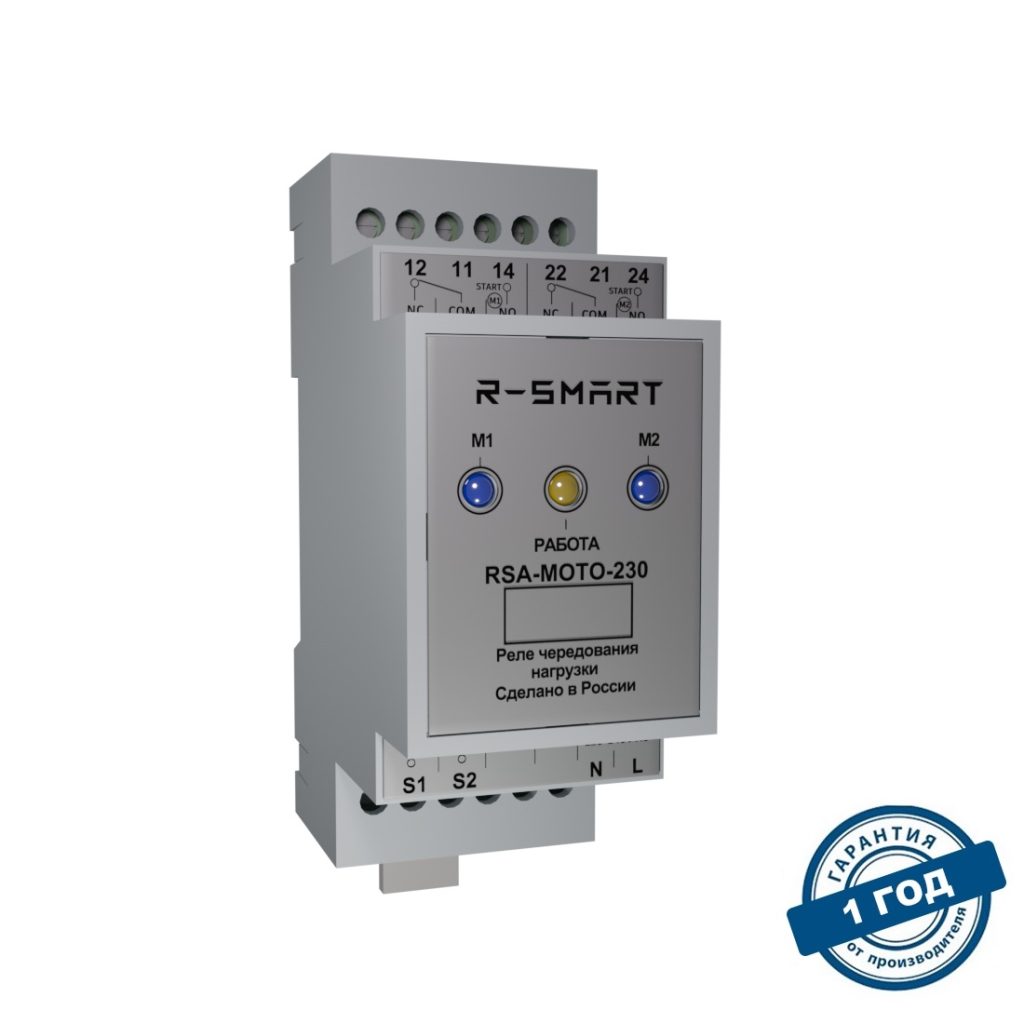

Реле чередования нагрузки RSA-MOTO
1. Назначение реле чередования нагрузки RSA-MOTO
Реле чередования нагрузки RSA-MOTO предназначено для равномерной наработки моточасов, например, насосов, компрессоров, генераторов работающих в паре
Возможности реле RSA-MOTO
– Управление поочерёдной работой двух агрегатов
– Индикация напряжения питания
– Индикация состояния выходов
– 2 релейных переключающих выхода
– оснащено оптической парой для исключения ложных срабатываний по входным сигналам
2. Подключаемые датчики к реле RSA-MOTO:
Переключатель или поплавковый переключатель уровня с сухим контактом.

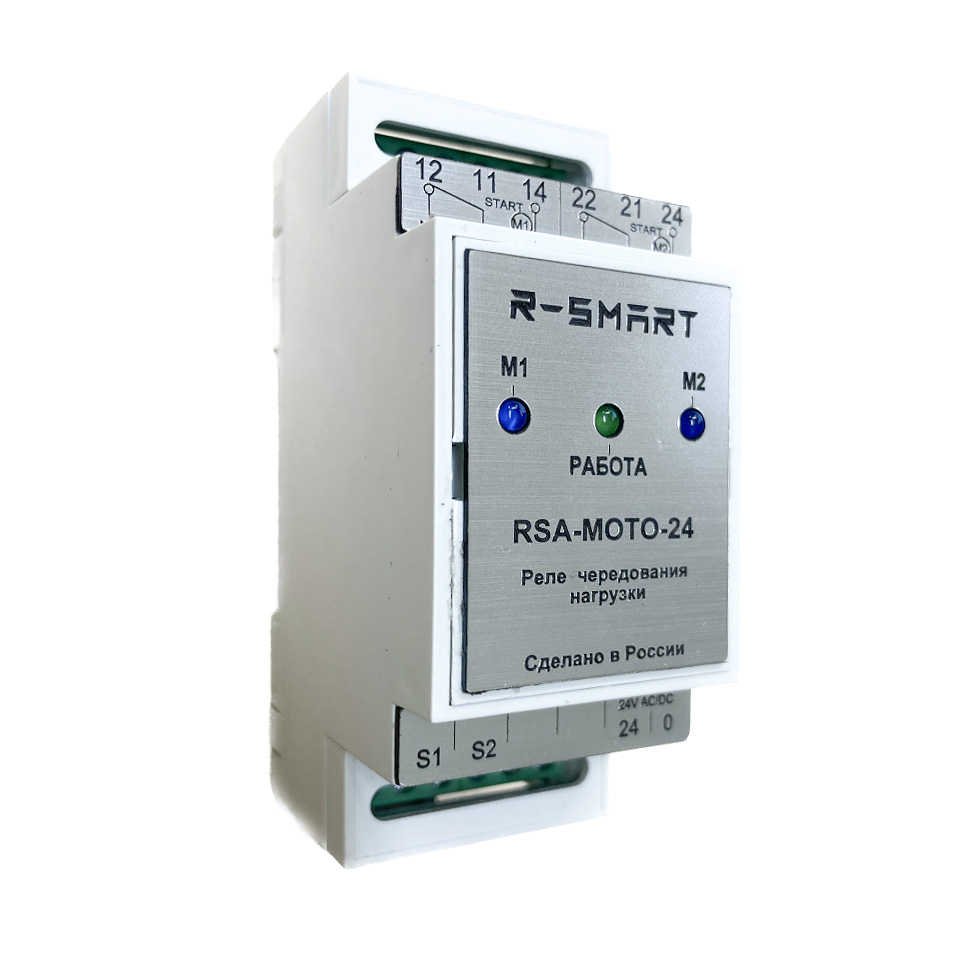

Для заказа доступны специальные версии реле RSA-MOTO24+ и RSA-MOTO+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.

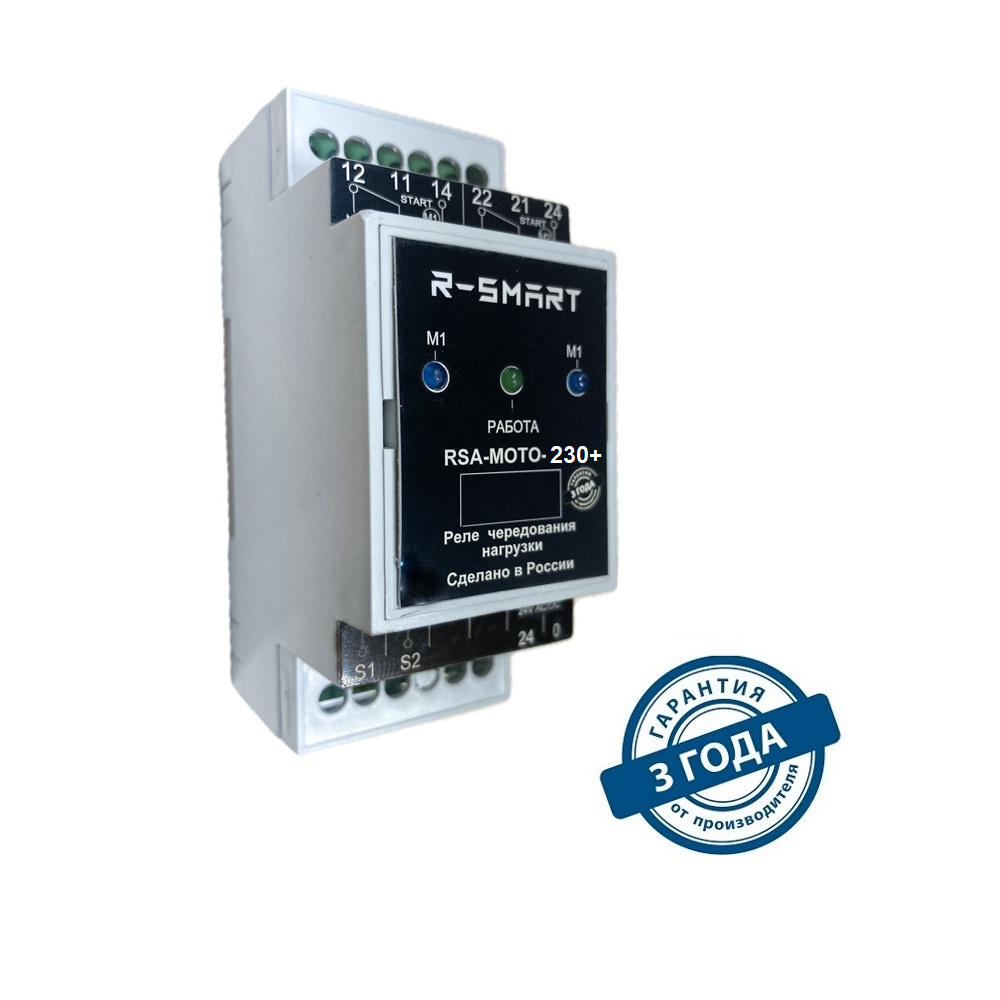

Реле моделей RSA-MOTO и RSA-MOTO+ имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-MOTO+
3. Режимы работы реле RSA-MOTO и его характеристики
На передней панели имеется пятьи индикаторные лампы: «Синяя» левая для сигнализации работы первого насоса “М1”, «Синяя» правая для сигнализации работы второго насоса “М2” «Зеленая» сигнализирует оо работе реле.
Напряжение питания: 24 VDC. или 230 VAC
Реле RSA-MOTOзакрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm. Вес 0,15 кг
3.1 Пример работы:
При подаче питания реле включается,
об этом сигнализирует включение зеленого светодиода “РАБОТА”.
Если контакты S1 и S2 разомкнуты, то Контактная группа 1 и Контактная группа 2 разомкнуты.
Пример чередования нагрузки:
При замыкании контактов S1 и S2, замыкается одна из двух контактных групп (контакты 11-14 или
21-24) давая сигнал к включению агрегата, при размыкании контактов S1 и S2, эта контактная
группа размыкается, далее при повторном замыкании контактов S1 и S2, включается другая
контактная группа давай сигнал к включению другого агрегата.
Подключение управляющих контактов:
Замыкание контактов S1 и S2 производится посредством подключения к ним поплавка
уровня или кнопки.
3.2 Преимущества применения реле RSA-MOTO для защиты двигателя
+ равномерная наработка моточасов на 2 насосах
+ оснащено оптической парой для исключения ложных срабатываний по входным сигналам
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-MOTO и 3 года RSA-MOTO+
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания | 24 V AC/DC или 230V AC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Скачать паспорт на реле RSA-MOTO-230
Сертификат на реле RSA-MOTO-230

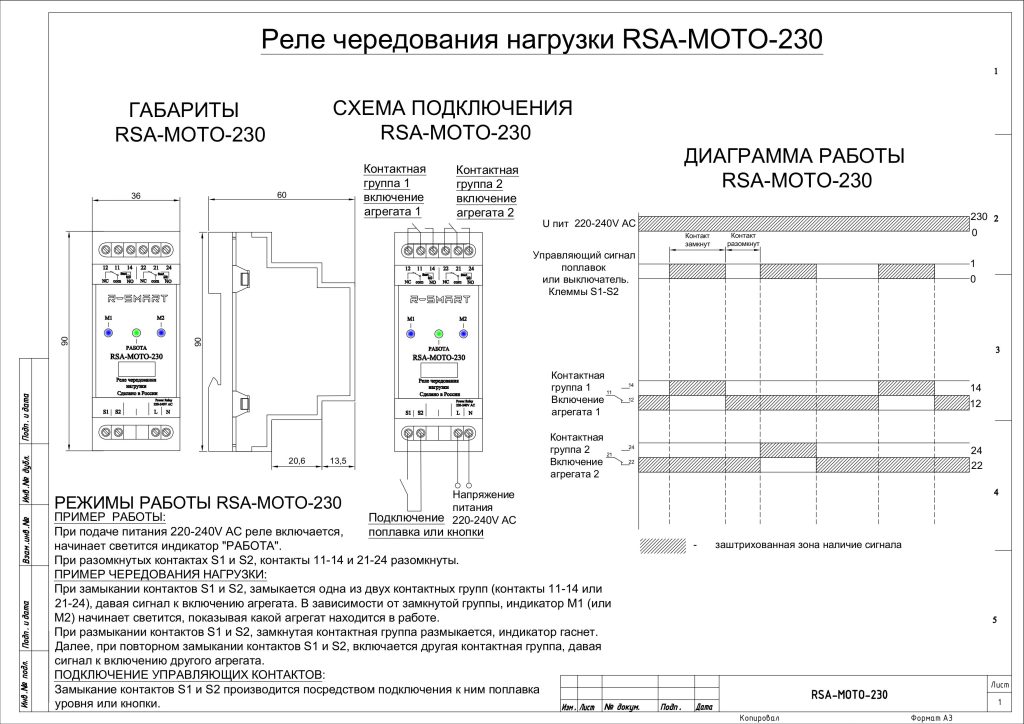

Скачать диаграмму работы и схему подключения RSA-MOTO-230

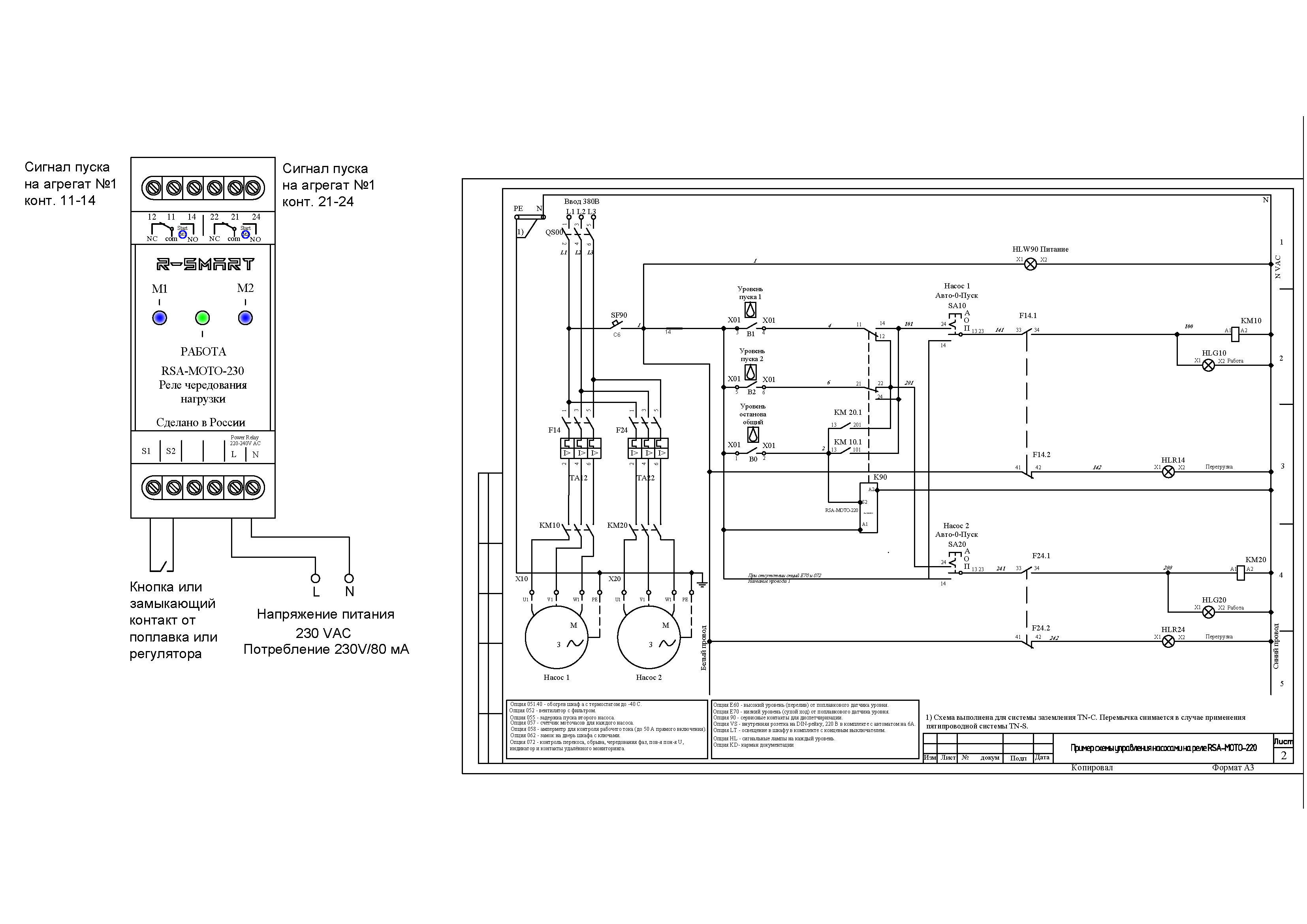

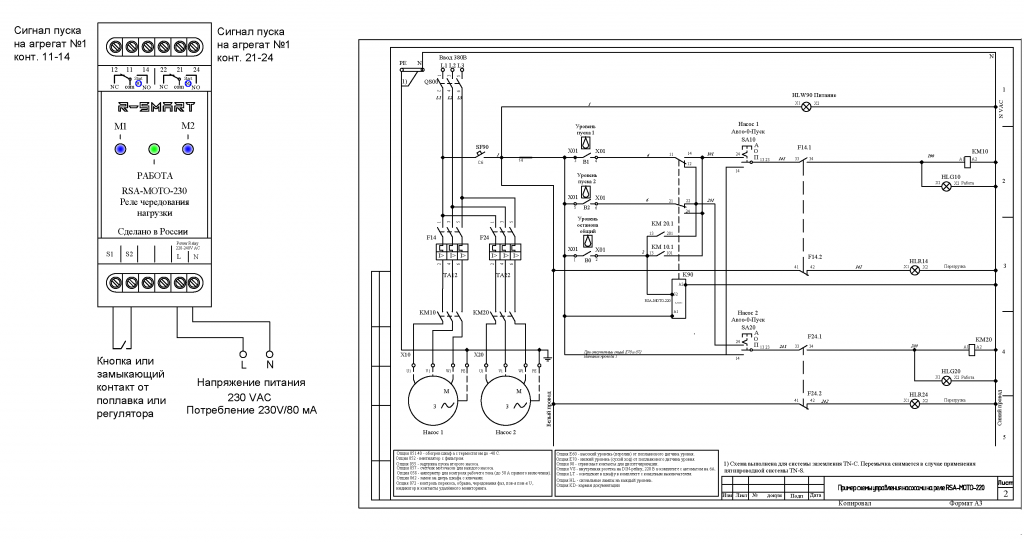

Скачать пример подключения реле RSA-MOTO-230
7. Чертежи (dwg)
