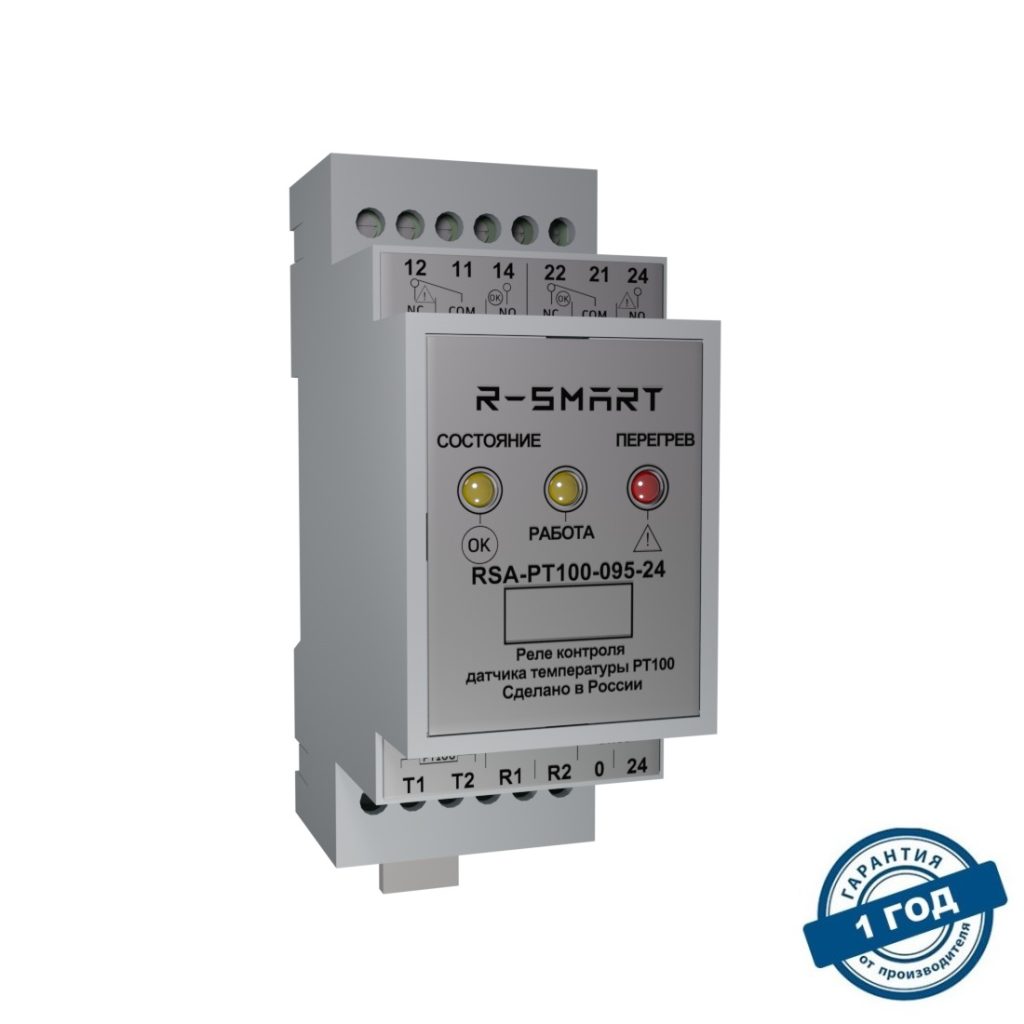

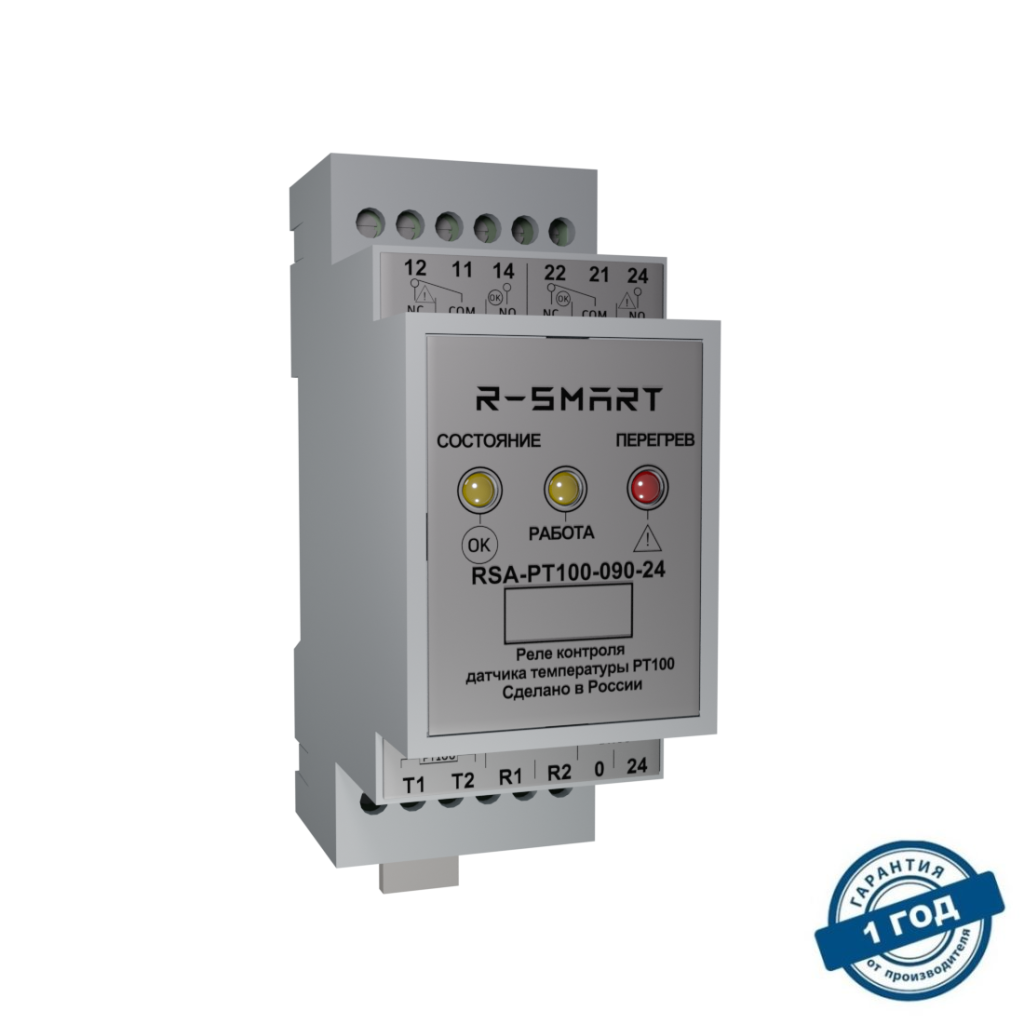

Реле контроля датчика температуры RSA-PT100
1. Назначение реле контроля датчика температуры RSA-PT100-090-24 и RSA-PT100-095-24
Реле позволяет зафиксировать нагрев датчика PT100 расположенного в корпусе рядом с подшипником, на валу электродвигателя, порог срабатывания 90 или 95°C , а так же расположенного в обмотке электродвигателя .порог срабатывания 120 или 135°C.
2. Подключаемые датчики к реле RSA-B:
К реле RSA-PT100 подключаются контакты датчика PT100.
3. Режимы работы реле RSA-PT100 и его характеристики

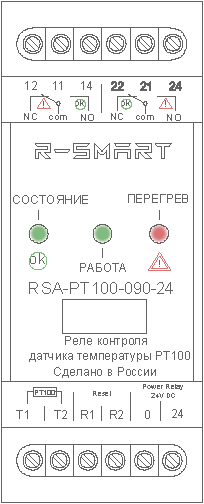

На передней панели имеется три индикаторные лампы: «Красная» правая для сигнализации аварии “ПЕРЕГРЕВ” «Зеленая» центральная сигнализация “РАБОТА” реле, левая «Зеленая» для сигнализации “Состояние”
Напряжение питания: 24 VDC. или 230 VAC
Реле RSA-PT100 закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.

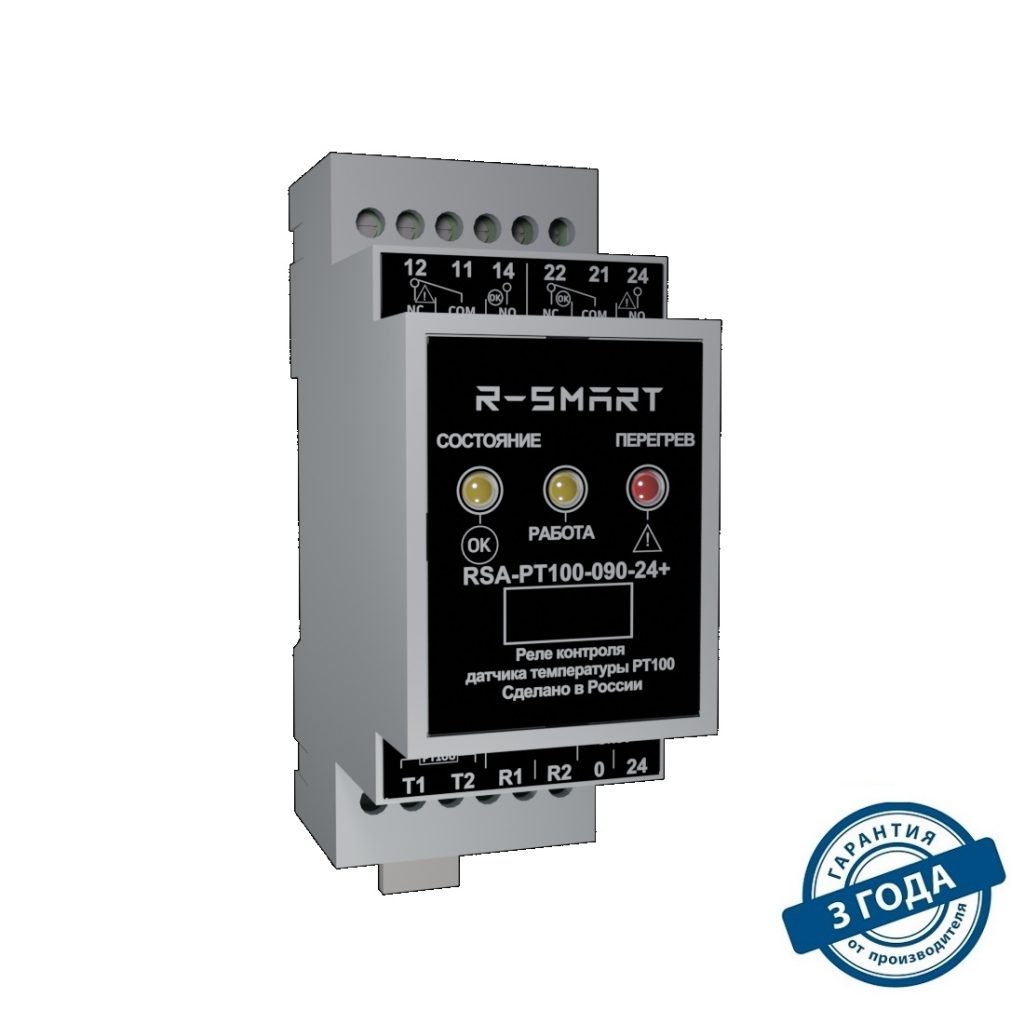

Для заказа доступны специальные версии реле RSA-PT100+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей и RSA-PT100 и RSA-PT100+ имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-PT100+
3.1 Режим работы реле в нормальной ситуации
При подаче питания реле включается, об этом сигнализирует включение
зеленого светодиода “РАБОТА”.
Если после включения горит красный светодиод “ПЕРЕГРЕВ”, произведите сброс
аварии через питание реле .
При отсутствии аварии горит зеленый светодиод “СОСТОЯНИЕ” и контактные группы
11-14, 21-22 замкнуты
3.2 Режим работы реле в аварийной ситуации
При превышение температуры в двигателе выше уставки в течение 3 секунд
реле зафиксирует перегрев, разомкнуться контакты реле 11-14 снимая сигнал
готовность к пуску, зеленый светодиод состояния готовности потухнет, далее
засветиться красный светодиод “ПЕРЕГРЕВ” и сигнальные контакты реле 21-24
замкнуться сигнализируя об аварии. При отсутствии датчика PT100 выходные реле работают аналогично, как при аварии
“ПЕРЕГРЕВ”
Сброс аварии:
Для сброса зафиксированной аварии на реле RSA-PT100, необходимо организовать принудительный сброс, через нажатие кнопки. Кнопка сброса подключается на контакты реле R1 и R2, кнопка сброса должна иметь NO контакт. Если при сбросе аварии, реле зафиксировала аварию повторно, значит агрегат еще не остыл – повторите попытку через 10 минут.
3.3 Преимущества применения реле RSA-PT100 для защиты двигателя
+ Наличие большого выбора моделей с уставкой по температуре,возможность контролировать температуру обмотки или на валу электродвигателя.
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-PT100 и 3 года RSA-PT100+
5. Комплект поставки
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания: | 24 V DC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
Схемы подключения и пример работы аналогичны для всех реле серии RSA-PT100-24 и RSA-PT100-230 с разными температурными уставками
6. Документация (pdf)
Сертификат на реле RSA-PT100-XXX-24

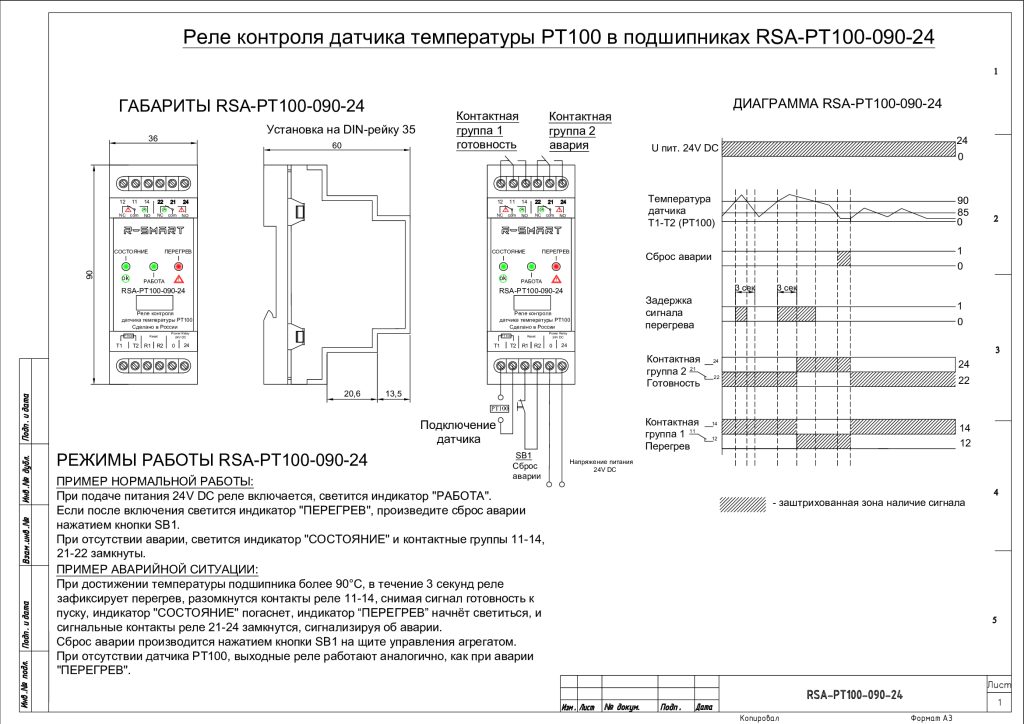

Скачать диаграмму работы и схему подключения RSA-PT100-095-24
Скачать пример подключения реле RSA-PT100-095-24
Скачать диаграмму работы и схему подключения RSA-PT100-095-230
Скачать пример подключения реле RSA-PT100-095-230
7. Чертежи (dwg)
10. Пример установки реле RSA-B в шкаф управления и автоматики.
11. Контроль качества

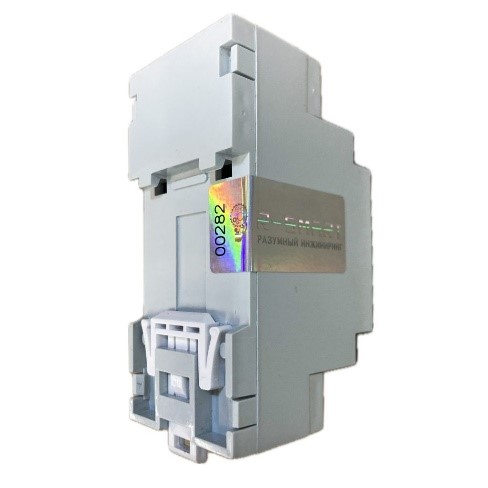

Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
12. Доставка от 3 реле бесплатно по всей России и Беларуси
13. Видео
