Реле контроля биметалла и протечки RSA-BF

1. Реле контроля биметалла и протечки RSA-BF

Реле RSA-BF предназначено для контроля перегрева и протечки в насосах марки GRUNDFOS

2. Подключаемые датчики к реле RSA-BF:

а) термоконтакты 1 х;

б) датчик течи поплавкового типа 1 х.

3. Режимы работы реле RSA-B и его характеристики

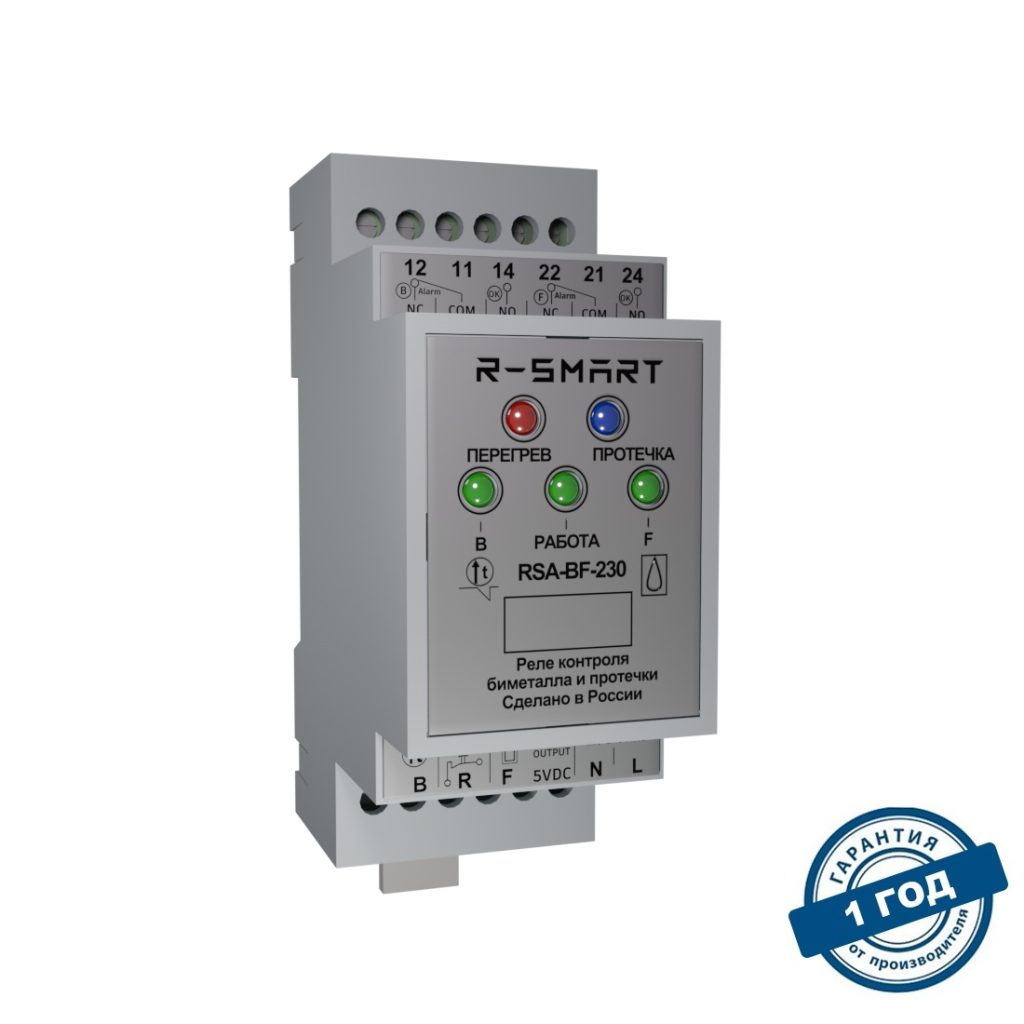

На передней панели имеется 5 индикаторных лампы: «Красная» для сигнализации аварии “ПЕРЕГРЕВ”, «Синяя» сигнализация аварии “ПРОТЕЧКА” , левая «Зеленая» сообщает о подсоединении контактов биметаллической пластины,средняя «Зеленая» информирует о “РАБОТЕ” реле, правая«Зеленая» сообщает о подсоединении контактов биметаллической пластины.

Напряжение питания: 230 VAC

Реле RSA-BF закрепляется   защелками на стандартную дин-рейку.

Габаритные размеры 36 mm x 60 mm x 90 mm.

Вес 0,15 кг.

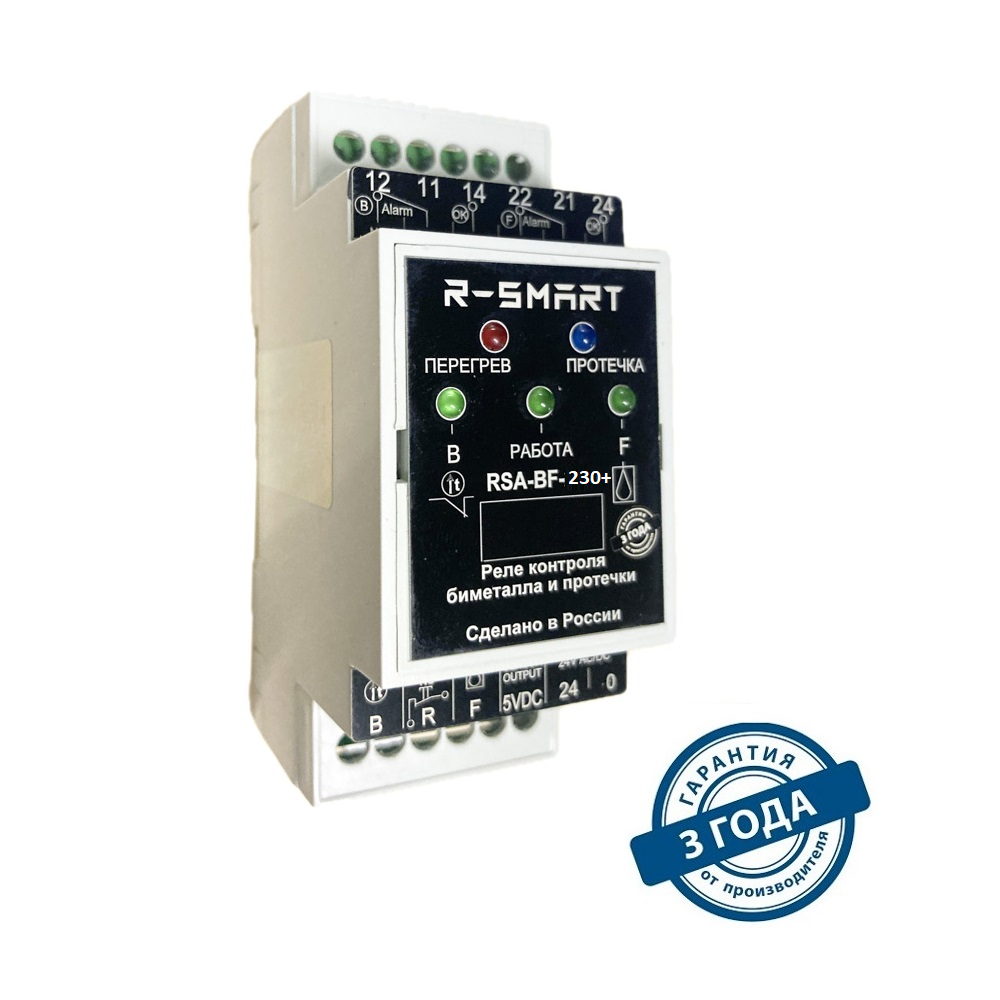

Для заказа доступны специальные версии  реле  RSA-ВF-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.

Платы этих  реле выполнены  с дополнительным лаковым покрытием  на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.

Реле предназначены для  эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и меха-
нически активных веществ.
Реле моделей RSA-ВF-230  и RSA-ВC-230+
имеют одинаковое функциональное назначение,  одинаковые
схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит  в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-ВF-24+

3.1 Режим работы  реле в нормальной ситуации

При подаче питания 230 VAC реле включается.
При наличии сигнала на клемме R (сигнал подается с
клеммы СОМ через кнопку сброса аварии с NC контактом)
горит зеленый индикатор РАБОТА, сообщающий о
нормальном режиме работы Реле.
При наличии сигнала на клемме В (сигнал подается с клеммы СОМ через термоконтакты
в электродвигателе) горит зеленый индикатор B сообщающий о том что термоконтакты
замкнуты и перегрева нет, при этом клеммы реле 11-14 замыкаются.
При наличии сигнала на клемме F (сигнал подается с клеммы СОМ через поплавковый датчик уровня) горит зеленый индикатор F
сообщающий о том что контакты на поплавковом датчике замкнуты и протечки нет, при этом клеммы реле 21-24 замыкаются.

3.2 Режим работы  реле в аварийной ситуации

Перегрев:
При размыкании биметаллической пластины в электродвигателе зеленый индикатор В погаснет, загорится красный индикатор
Перегрев, а контакты реле 11-14 разомкнутся, и замкнутся контакты 11-12.
После устранения причин аварии произвести сброс аварии через кнопку сброса.
Протечка:
При размыкании контактов в электродвигателе зеленый индикатор F погаснет, загорится синий индикатор Протечка,
а контакты реле 21-24 разомкнутся, и замкнутся контакты 21-22.
После устранения причин аварии произвести сброс аварии через кнопку сброса.

Сброс аварии:

После устранения причин аварии произвести сброс аварии через кнопку сброса. Кнопка сброса должна
иметь NC контакт

3.3 Преимущества применения реле RSA-BF для защиты двигателя

+ Наличие сертификата соответствия ТР ТС 004 регламенту.

 + Наличие официальной гарантии на 1 год RSA-BF-230 и 3 года и RSA-BF-230+

4. Код для заказа
RSA-BF-230 Реле контроля биметалла и протечки 230 VACСтоимость 7500р с НДС
RSA-BF-230+Реле контроля биметалла и протечки 230 VAC с защитой от агрессивных воздушных сред, питание 230 VACСтоимость 9500р с НДС
Сделать заказ Срок изготовления от 3 рабочих дней

5. Комплект поставки

КомплектацияРеле 1 шт,
коробка 1 шт, паспорт 1 шт.
Габаритные размеры (ШхГхВ)
36 mm x 60 mm x 90 mm
Вес, габариты в упаковке0.15 kg
40 mm x 75mm x 125 mm
Напряжение питания 230 VAC
Гарантия1 года для обычной версии и 3 года для версии +

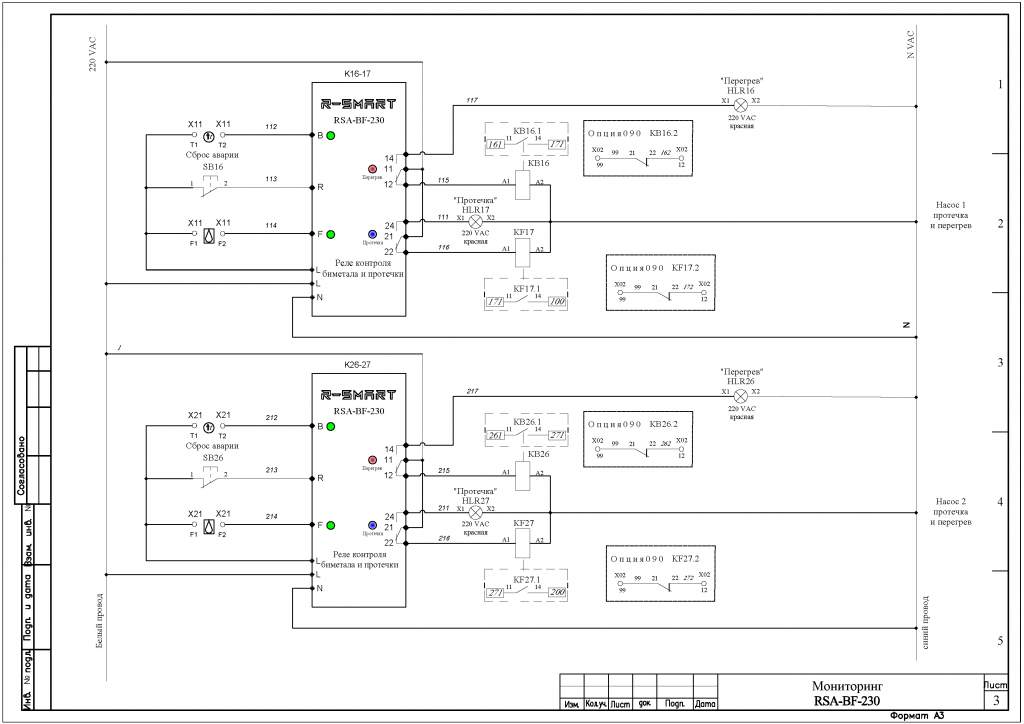

Вариант подключения RSA-BF-230

11. Контроль качества

Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
