Реле чередования насосов RSA-LEA2



1. Назначение реле  чередования насосов   RSA-LEA2-230-5

Реле  чередования насосов   RSA-LEA2-230-5 предназначено для  чередования включения/отключения насосов,  а так же для совместного включения/отключения насосов при достижении заданного уровня жидкости.

2. Подключаемые датчики к реле RSA-LEA2-230-5

К реле RSA-LEA2-230-5 подключаются контакты поплавкового датчика уровня

3. Режимы работы реле RSA-LEA2-230-5  и его характеристики

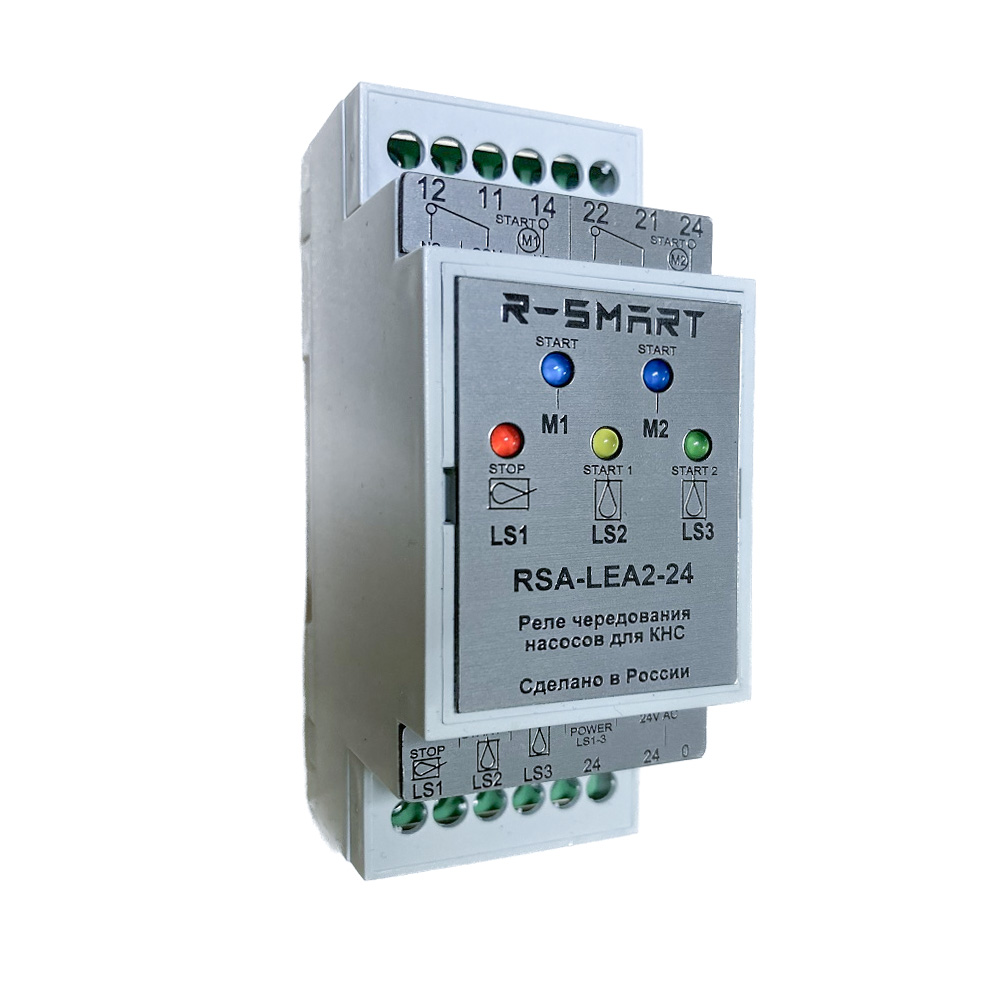

На передней панели имеется пятьи индикаторные лампы: «Синяя» левая для сигнализации работы первого насоса “М1”, «Синяя» правая для сигнализации работы второго насоса “М2” «Красная» сигнализирует об уровне “STOP” , «ЖЕЛТАЯ» сигнализирует об уровне пуска одного насоса “START1”, «ЖЕЛТАЯ» сигнализирует об уровне пуска двух насосов “START2”

Напряжение питания: 24 VDC. или 230 VAC

Реле RSA-LEA2-230-5 закрепляется   защелками на стандартную дин-рейку.

Габаритные размеры 36 mm x 60 mm x 90 mm.

Вес 0,15 кг.

Для заказа доступны специальные версии  реле  RSA-LEA2-24-5+   RSA-LEA2-230-5+с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.

Платы этих  реле выполнены  с дополнительным лаковым покрытием  на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.

Реле предназначены для  эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей   RSA-LEA2   и RSA-LEA2+  имеют одинаковое функциональное назначение,  одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит  в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-LEA2+

Для заказа доступны специальные версии  реле  RSA-В-24+ и RSA-В-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.

Платы этих  реле выполнены  с дополнительным лаковым покрытием  на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.

Реле предназначены для  эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-В  и RSA-В+ имеют одинаковое функциональное назначение,  одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит  в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-В+

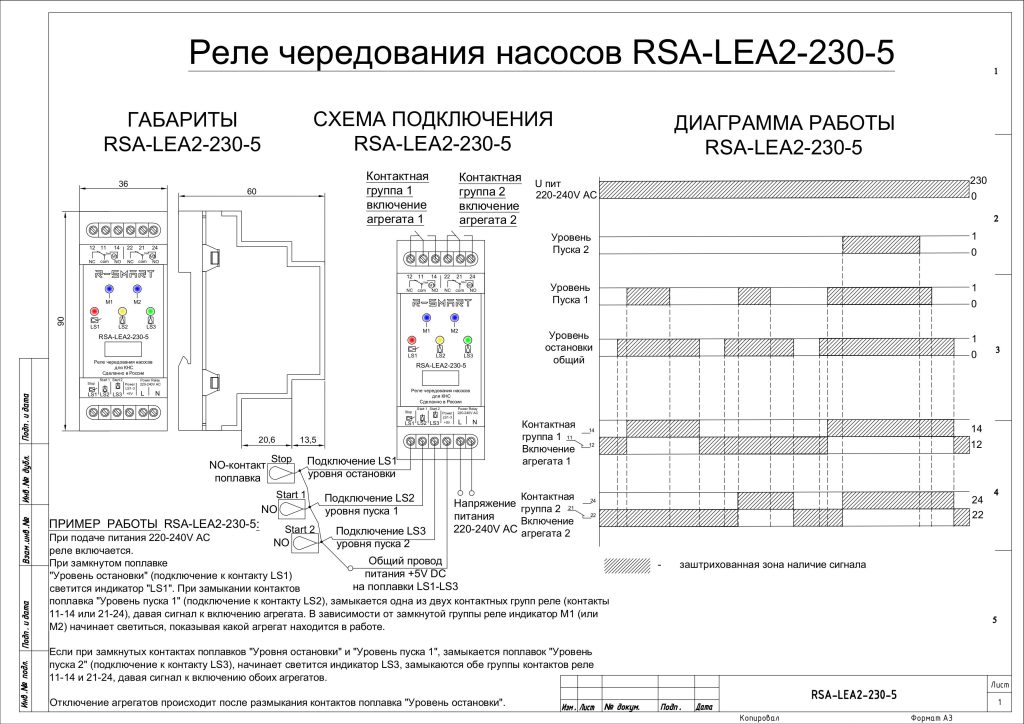

3.1 Пример работы:
При подаче питания 230 VAC реле включается.

Если при замкнутом поплавке “общего уровня
остановки” подключенного к контакту LS1
(горит красный светодиод LS1), замыкается
поплавок “Уровень пуска 1” подключенный к
контакту LS2 (горит желтый светодиод LS2), то
замыкается одна из двух контакных групп (контакты 11-14 или 21-24) давая сигнал к включению
агрегата (в зависимости от замкнутой группы реле горит синий светодиод M1 или M2 указывая какой
агрегат находится в работе).
Если при замкнутых поплавках “общего уровня установки” и “Уровень пуска 1”, замыкается
поплавок “Уровень пуска 2” подключенный к контакту LS3 (горит зеленый светодиод LS3), то
включается сразу обе группы реле давая сигнал к одновременному включению обоих
агрегатов и остаются замкнутыми пока не разомкнутся все три поплавка.

3.3 Преимущества применения реле RSA-LEA2 для защиты двигателя
+ равномерная наработка моточасов на 2 насосах
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-LEA2 и 3 года RSA-LEA2+

4. Код для заказа

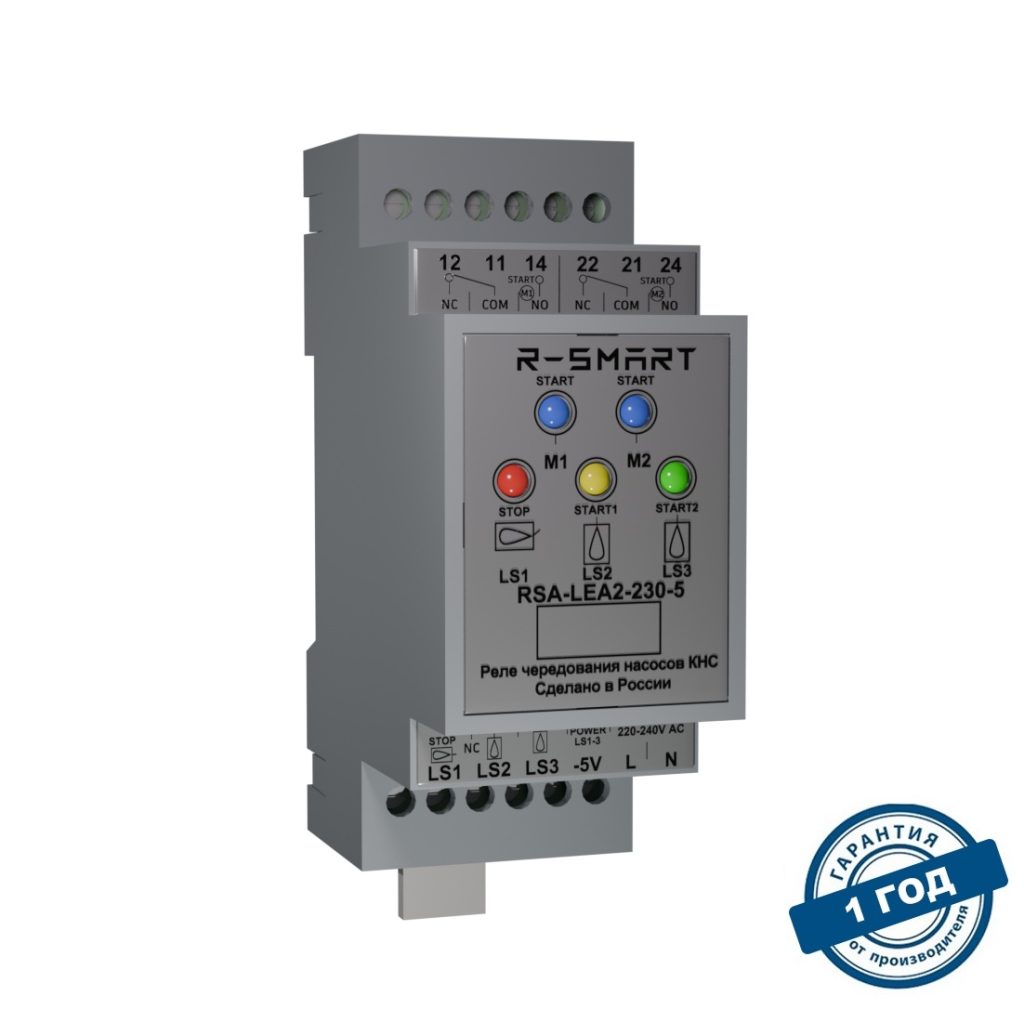

RSA-LEA2-24-5 Реле чередования насосов,
Питание 24 VDC
Стоимость 4900р с НДС
RSA-LEA2-230-5 Реле чередования насосов,
Питание 230 ADC
Стоимость 4900р с НДС

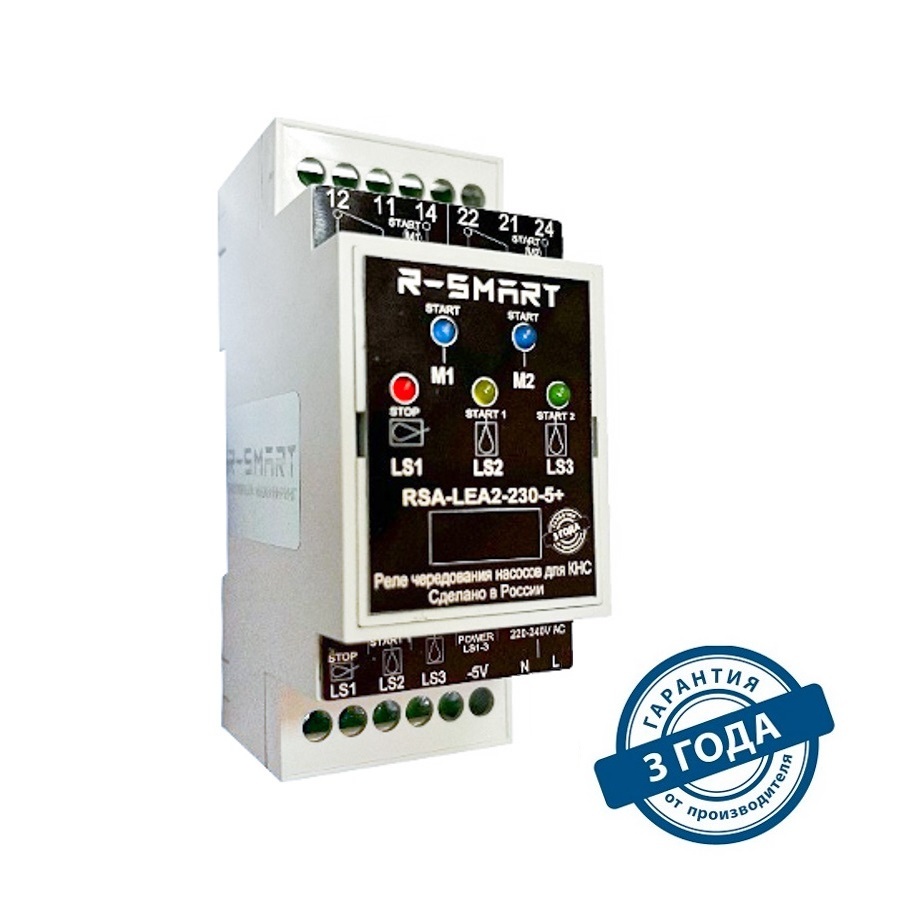

RSA-LEA2-24-5+ Реле чередования насосов, с защитой от агрессивных воздушных сред
Питание 24 VDC
Стоимость 6900р с НДС
RSA-LEA2-230-5+ Реле чередования насосов, с защитой от агрессивных воздушных сред
Питание 230 ADC
Стоимость 6900р с НДС
  Сделать заказ Срок изготовления от 3 рабочих дней

5. Комплект поставки

Комплектация Реле, коробка, паспорт
Габаритные размеры (ШxГxВ) 36 mm x 60 mm x 90 mm
Вес, габариты в упаковке 0.15 kg
40 mm x 75mm x 125 mm
Напряжение питания: 24 VDC или 220 VAC
Гарантия 1 года для обычной версии и 3 года для версии +

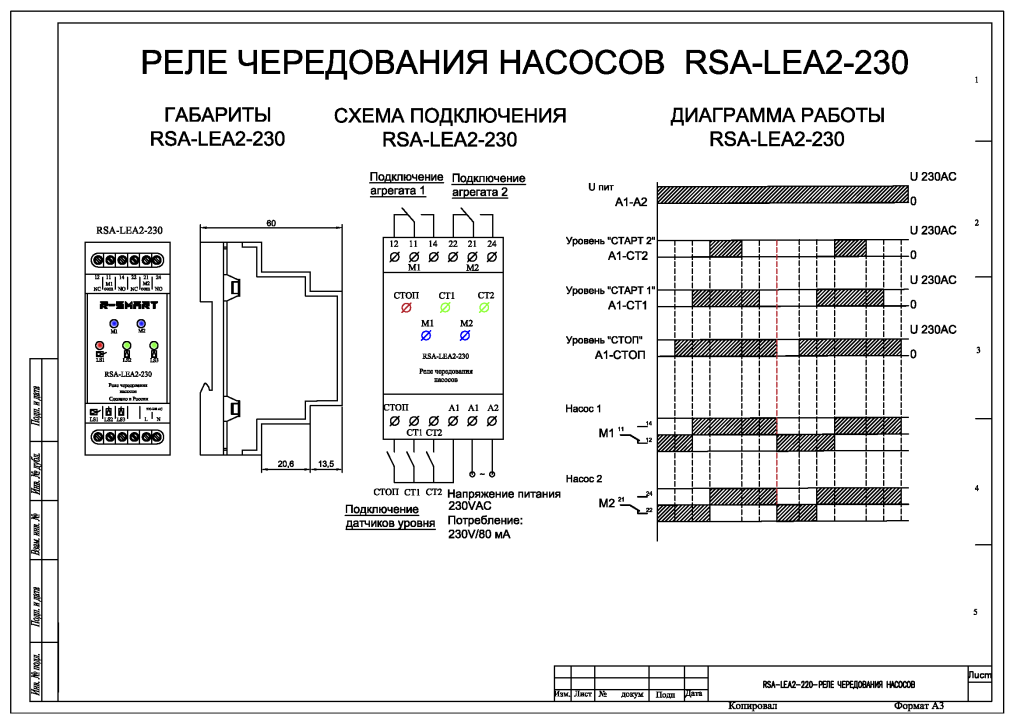

Скачать диаграмму работы и схему подключения RSA-LEA2-230-5

Паспорт на реле RSA-LEA2-230-5

Скачать пример подключения реле RSA-LEA2-230-5

Сертификат на реле RSA-LEA2-230-5
