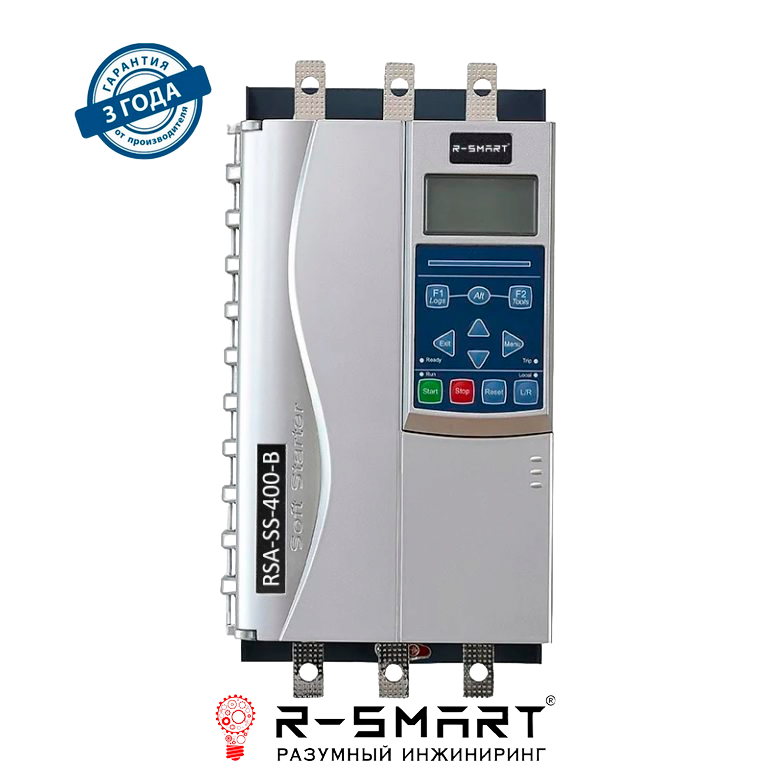

Устройство плавного пуска со встроенным байпасом RSA-SS
1. Назначение плавного пуска со встроенным байпасом RSA-SS
Это устройство с усовершенствованным цифровым управлением для плавного пуска асинхронных электродвигателей мощностью от 5,5 кВт до 850 кВт с номинальным напряжением 400 и 690В обеспечивает полный набор функций защиты асинхронного электродвигателя включая возможности для управления посредством локального пульта, дистанционного управления с помощью дискретных сигналов, сетевого интерфейса, это гарантирует надежную работу даже в самых суровых условиях эксплуатации.
Гарантийный срок на преобразователи частоты серии RSA-VFD составляет 3 года!
Устройства плавного пуска для насосов.
УПП для насосов.
Надежные УПП 3 года гарантии.
УПП аналог Aucom Устройства плавного пуска.
Пример паспорта УПП RSA-SS-400-B
Заказные коды УПП RSA-SS-400-B
Заказные коды УПП RSA-SS-400-B для печати в PDF
Посмотреть сертификат соответствия
2. Технические характеристики RSA-SS-400-B
Управление пуском
- Управление с замкнутым контуром по напряжению (разгон по рампе напряжения с контролем напряжения)
- Управление с разомкнутым контуром по напряжению (разгон без контроля напряжения – прямое управление импульсами)
- Управление с замкнутым контуром по току (контроль тока двигателя при разгоне)
- Управление с разомкнутым контуром по току (ограничение тока)
- Управление моментом двигателя (замкнутый контур момента)
Управление остановом
- Останов на выбеге
- Останов по рампе напряжение – контролируемый останов
- Останов торможением постоянного тока – регулируемый останов

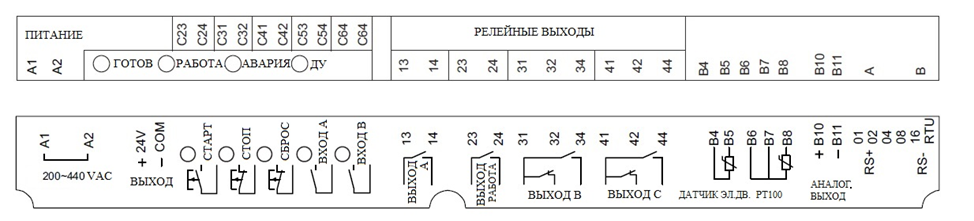

Возможности ввода и вывода
- Вход дистанционного управления (3 фиксированных входа, 2 программируемых входа)
- Релейный выход (1 фиксированный выход, 3 программируемых выхода)
- Аналоговый выход
- Вход датчика температуры двигателя (РТС, РТ100)
- Дополнительная плата расширения
Панель управления
- Съемная панель управления
- Запись событий с отметкой даты и времени
- Счетчик работы (время запуска, часы работы, киловатт-часов)
- Мониторинг производительности (ток, напряжение, коэффициент мощности, киловатт-часы)
- Программируемый пользователем экран мониторинга
Настраиваемая защита
- Превышение тока – перегрузка двигателя
- Понижение тока – обрыв нагрузки
- Превышение времени старта
- Дисбаланс тока
- Частота сети
- Перегрев двигателя
- Последовательность фаз
Силовая часть модельного ряда
- От 11A до 1480 A (номинальный ток электродвигателя)
- Питание контрольных цепей от 200 В до 440 В переменного тока. Возможно питание, как от отдельного источника, так и подключение напрямую к собственным силовым вводам
- Возможность работы, как от внутреннего, так и от внешнего байпаса
- Подключение по схеме звезда или треугольник. При подключении в треугольник увеличивается диапазон двигателей, но требуется дополнительный кабель и меры предосторожности
Дополнительные функции расширения
- Расширение ввода/вывода
- RTD и защита от замыкания на землю
- DeviceNet, Modbus, Profibus, Ethernet (Ethernet IP, Модуль связи Modbus TCP, Profinet) или USB

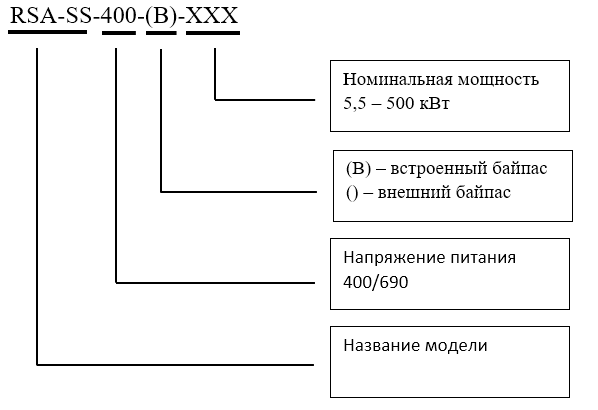

3. Заказной код RSA-SS-400-B
Код модели

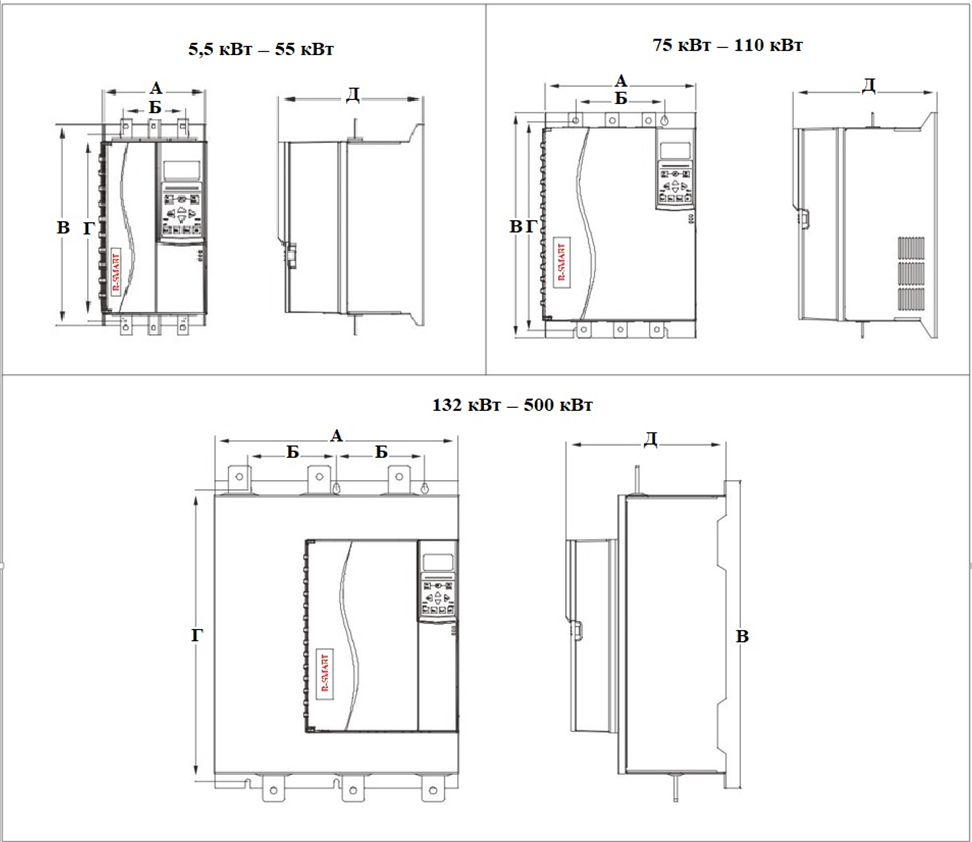

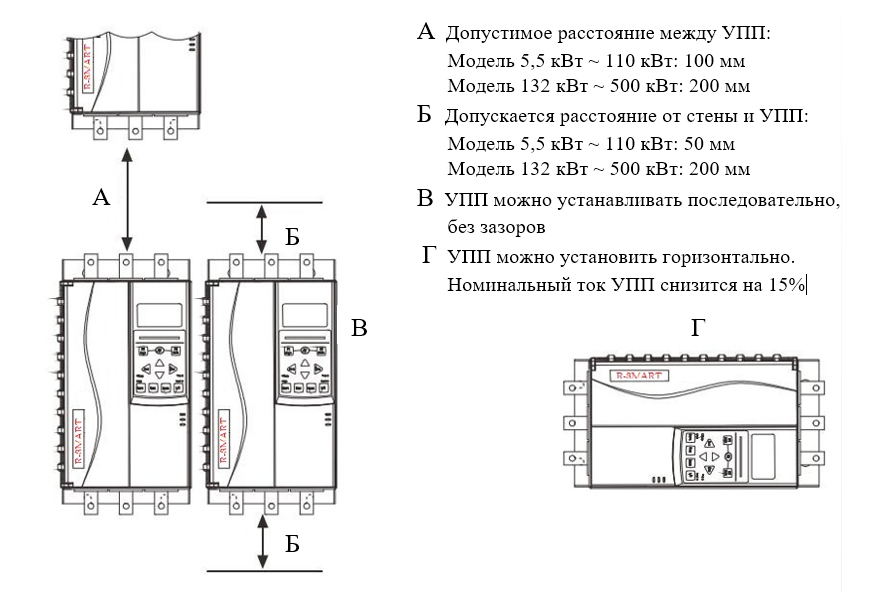

4. Модульный ряд и габаритные размеры RSA-SS-400-B
В Таблице №1 представлены габаритные размеры УПП моделей RSA-SS-400-B в зависимости от мощности подключаемого электродвигателя
| Модель | А мм | Б мм | В мм | Г мм | Д мм | Вес кг |
| 5,5 кВт – 55кВт | 152 | 92 | 292 | 269 | 215 | 5,2 |
| 75 кВт – 110кВт | 274 | 160 | 408 | 385 | 260 | 17,5 |
| 132 кВт – 500кВт | 440 | 320 (160х2) | 530 | 530 | 290 | 35,5 |
| Модельный ряд | Подключаемая мощность (кВт) | Номинальный ток при соединении звездой | Номинальный ток при соединении треугольником | Стоимость в Рублях с НДС |
|---|---|---|---|---|
| RSA-SS-400-B-5,5 | 5,5 | 11A | 16A | 35 063,28 ₽ |
| RSA-SS-400-B-7,5 | 7,5 | 15A | 22A | 35 063,28 ₽ |
| RSA-SS-400-B-011 | 11 | 23A | 34A | 35 063,28 ₽ |
| RSA-SS-400-B-015 | 15 | 30A | 44A | 35063,28 ₽ |
| RSA-SS-400-B-018 | 18 | 37A | 55A | 35 063,28 ₽ |
| RSA-SS-400-B-022 | 22 | 45A | 67A | 42 343,56 ₽ |
| RSA-SS-400-B-030 | 30 | 60A | 89A | 46 562,04 ₽ |
| RSA-SS-400-B-037 | 37 | 75A | 111A | 46 562,04 ₽ |
| RSA-SS-400-B-045 | 45 | 90A | 133A | 58 219,56 ₽ |
| RSA-SS-400-B-055 | 55 | 110A | 163A | 65 726,64 ₽ |
| RSA-SS-400-B-075 | 75 | 150A | 222A | 85 503,6 ₽ |
| RSA-SS-400-B-090 | 90 | 180A | 266A | 95 823,0 ₽ |
| RSA-SS-400-B-110 | 110 | 220A | 325A | 136 941,84 ₽ |
| RSA-SS-400-B-132 | 132 | 255A | 377A | 158 850,72 ₽ |
| RSA-SS-400-B-160 | 160 | 320A | 474A | 169 805,16 ₽ |
| RSA-SS-400-B-185 | 185 | 370A | 548A | 178 015,32 ₽ |
| RSA-SS-400-B-200 | 200 | 400A | 592A | 197 179,92 ₽ |
| RSA-SS-400-B-220 | 220 | 425A | 629A | 205 412,76 ₽ |
| RSA-SS-400-B-250 | 250 | 500A | 740A | 213 622,92 ₽ |
| RSA-SS-400-B-280 | 280 | 560A | 829A | 227 321,64 ₽ |
| RSA-SS-400-B-320 | 320 | 630A | 932A | 238 276,08 ₽ |
| RSA-SS-400-B-350 | 350 | 700A | 1036A | 287 559,72 ₽ |
| RSA-SS-400-B-400 | 400 | 800A | 1184A | 287 559,72 ₽ |
| RSA-SS-400-B-450 | 450 | 900A | 1332A | Цена по запросу |
| RSA-SS-400-B-500 | 500 | 1000A | 1480A | Цена по запросу |

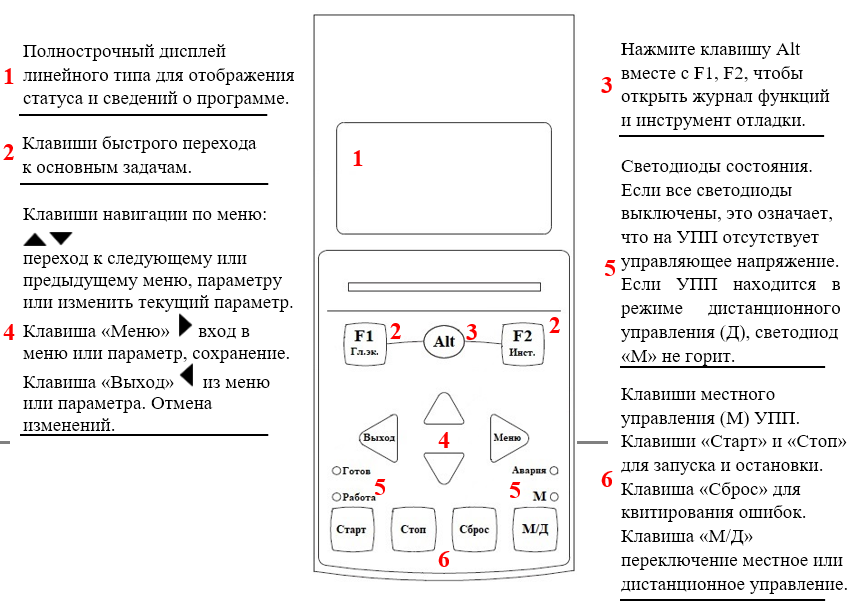

5. Человеко машинный интерфейс УПП RSA-SS-400-B
Панель управления представляет собой органичное устройство с интуитивно понятным пользовательским интерфейсом. Основные функции вынесены в виде клавиш навигации и легко доступны пользователю. Панель управления сохраняет параметры УПП, вы можете использовать одну панель управления для программирования нескольких УПП.
| Название светодиода | Всегда включено | Мерцание |
| Готов | УПП в ожидании старта Электродвигатель остановлен | Электродвигатель остановлен. УПП в перезапуске или проверке температуры электродвигателя |
| Работа | Электродвигатель вышел на режим | Запуск или остановка эл.дв. |
| Авария | Аварийная остановка | Перегрев УПП, перегрузка |
| М | УПП в состоянии местного управления |
Панель управления сохраняет все настройки УПП после отключения питания. Если в УПП вставить другую панель управления, отобразится подтверждающее сообщение «Найдена новая панель управления». Используйте клавиши вверх и вниз для выбора настроек. Нажмите клавишу «Меню», чтобы принять выбор и продолжить. Если после настройки не нажать клавишу «Меню», а нажать клавишу «Выход», то загрузятся значения по умолчанию.
6. Конкурентные преимущества RSA-SS-400-B
Преимущества устройств плавного пуска RSA-SS-400-B (УПП):
Увеличение срока службы оборудования. Плавный старт уменьшает износ двигателя и связанных механизмов, снижая затраты на ремонт и ППР.
Энергоэффективность. Сокращение пусковых токов разгружает сеть.
Стабильность работы. Исключаются просадки напряжения, мешающие другим приборам.
Безопасность. УПП защищает от перегрева, обрывов фазы и несимметричной нагрузки.
