Преобразователи частоты RSA-VFD

1. Назначение преобразователей частоты RSA-VFD

RSA-VFD Высокопроизводительный векторный преобразователь частоты. В основном используется для управления и регулировки частоты вращения и крутящего момента трехфазного асинхронного двигателя переменного тока. ПЧ RSA-VFD использует высокоэффективные технологии борьбы с электромагнитными помехами, низкую частоту вращения и высокий крутящий момент. Имеет хорошие динамические характеристики и возможность работать с перегрузкой по мощности. ПЧ RSA-VFD имеет стабильную производительность и мощную функцию защиты. Человеко-машинный интерфейс прост в использовании и имеет Русскую клавиатуру и язык меню. Преобразователи частоты серии RSA-VFD могут быть использован для привода, станков, вентиляторов, водяных насосов и различного автоматического производственного оборудования.

Гарантийный срок на преобразователи частоты серии RSA-VFD составляет 3 года!

Инструкция по эксплуатации

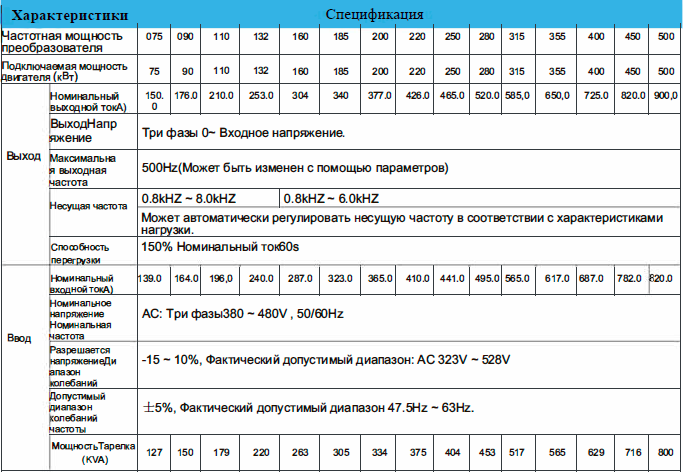

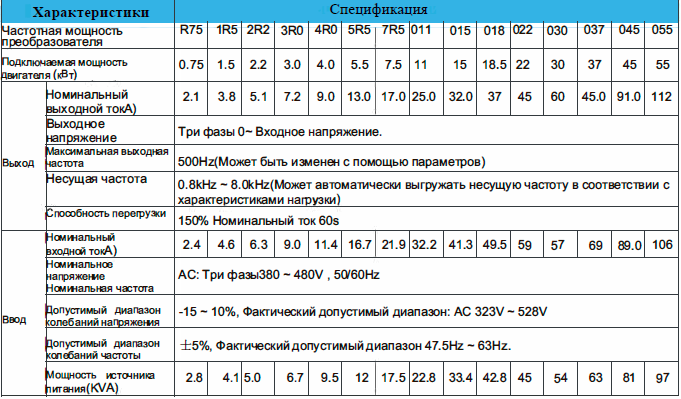

2. Технические характеристики RSA-VFD

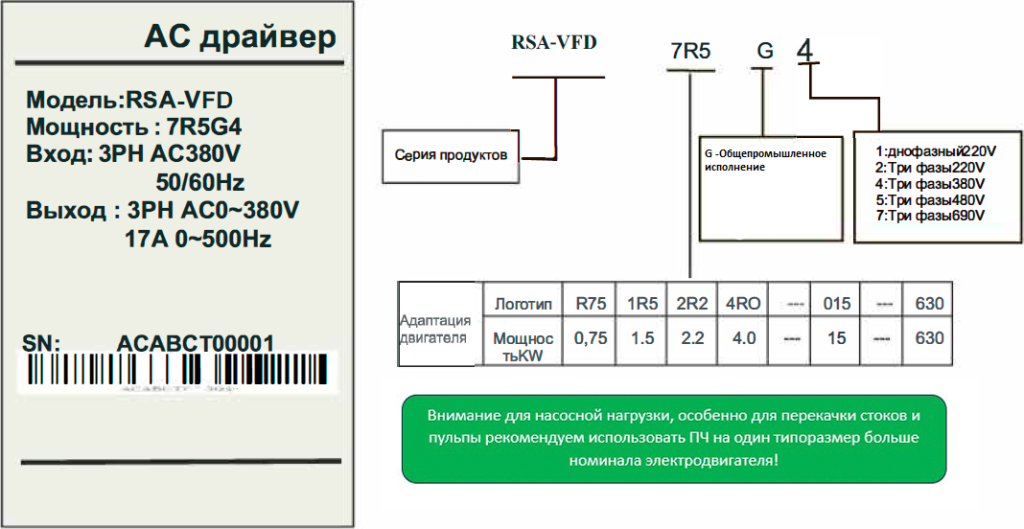

3. Заказной код RSA-VFD

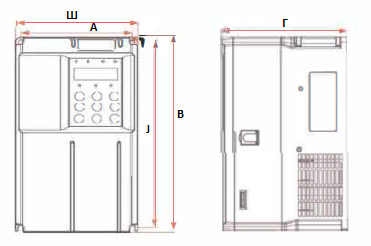

4. Модульный ряд и габаритные размеры RSA-VFD

Типоразмер 1 RSA-VFD-T0.4GB – RSA-VFD-TI SGB

В Таблице №1 представлены габаритные размеры ПЧ моделей RSA-VFD в зависимости от мощности подключаемого электродвигателя

Монтажный отверстие

№	Модели преобразователей частоты RSA-VFD-400	Установочные отверстия, мм		Внешний размер, мм			Монтажное отверстие, мм	Подключаемая мощность двигателя (кВт)	Номинальный выходной ток (А)
№	Модели преобразователей частоты RSA-VFD-400	A	J	В	Ш	Г	Монтажное отверстие, мм	Подключаемая мощность двигателя (кВт)	Номинальный выходной ток (А)
1	RSA-VFD-R75G4B	94	150	163	106	142	φ5	0.75	2.1
2	RSA-VFD-1R5G4B	94	150	163	106	142	φ5	1.5	3.8
3	RSA-VFD-2R2G4B	94	150	163	106	142	φ5	2.2	5.1
4	RSA-VFD-3R0G4B	94	150	163	106	142	φ5	3.0	7.2
5	RSA-VFD-4R0G4B	115	175	186	126	175	φ5	4.0	9.0
6	RSA-VFD-5R5G4B	115	175	186	126	175	φ5	5.5	13.0
7	RSA-VFD-7R5G4B	100	258	272	130	190	φ6	7.5	17.0
8	RSA-VFD-011G4B	100	258	272	130	190	φ6	11	25.0
9	RSA-VFD-015G4B	120	305	320	165	200	φ6	15	32.0
10	RSA-VFD-018G4B	120	305	320	165	200	φ6	18.5	37
11	RSA-VFD-022G4B	120	344	360	190	210	φ6	22	45
12	RSA-VFD-030G4	150	420	435	230	230	φ7	30	60
13	RSA-VFD-037G4	150	420	435	230	230	φ7	37	45.0
14	RSA-VFD-045G4	200	493	510	260	252	φ7	45	91.0
15	RSA-VFD-055G4	200	563	580	270	290	φ7	55	112
16	RSA-VFD-075G4	200	563	580	270	290	φ7	75	150.0
17	RSA-VFD-090G4	200	630	660	320	300	φ9	90	176.0
18	RSA-VFD-110G4	200	630	660	320	300	φ9	110	210.0
19	RSA-VFD-132G4	250	755	780	400	345	φ12	132	253.0
20	RSA-VFD-160G4	250	755	780	400	345	φ12	160	304
21	RSA-VFD-185G4	250	755	780	400	345	φ12	185	340
22	RSA-VFD-200G4	300	872	900	460	350	φ12	200	377
23	RSA-VFD-220G4	300	872	900	460	350	φ12	220	426.0
24	RSA-VFD-250G4	360	922	950	500	350	φ12	250	465.0
25	RSA-VFD-280G4	360	922	950	500	350	φ12	280	520.0
26	RSA-VFD-315G4	500	1065	1100	650	360	φ12	315	585.0
27	RSA-VFD-355G4	500	1065	1100	650	360	φ12	355	650.0
28	RSA-VFD-400G4	500	1315	1350	700	380	φ14	400	725.0
29	RSA-VFD-450G4	500	1315	1350	700	380	φ14	450	820.0
30	RSA-VFD-500G4	500	1315	1350	700	380	φ14	500	900.0
31	RSA-VFD-560G4	600	1460	1500	900	400	φ14	560	1008
32	RSA-VFD-630G4	600	1460	1500	900	400	φ14	630	1110
33	RSA-VFD-720G4	600	1460	1500	900	400	φ14	720	1270

Наличие и цены уточняйте по запросу

5. Человеко машинный интерфейс ПЧ RSA-VFD

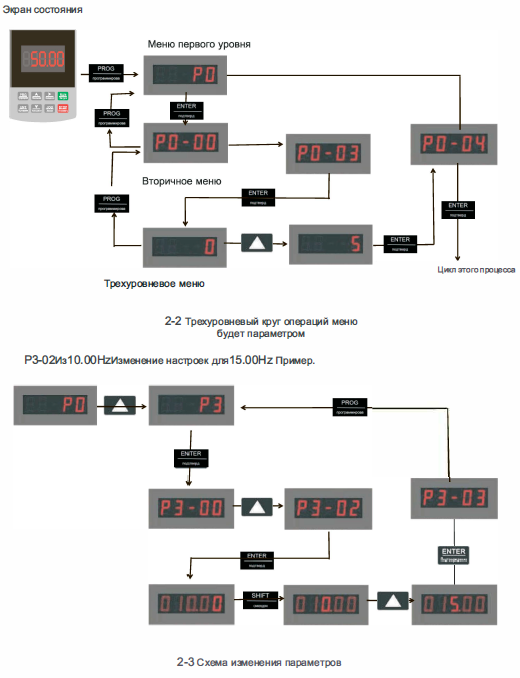

С помощью панели управления инвертор может выполнять такие операции, как настройка/изменение параметров, мониторинг рабочего состояния и управление работой (запуск, остановка).

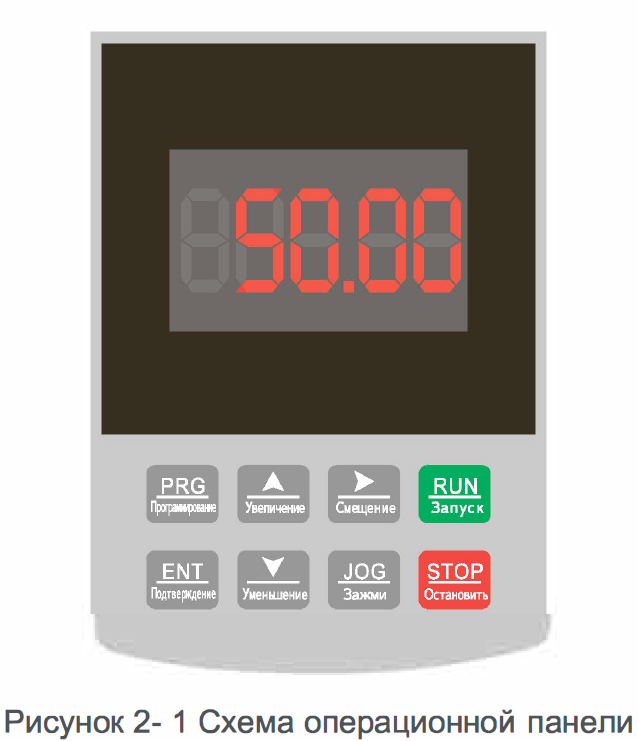

Рабочая поверхность. Внешний вид дисплея и имя клавиш операций показаны ниже:

6. Конкурентные преимущества RSA-VFD

Высокая мощность при малых габаритах
Высокий пусковой момент, адаптивность к различным нагрузкам
Поддержка программируемого управления для сложных задач
Высокая перегрузочная способность, минимальное время ускорения
Встроенный ПИД-регулятор для управления по обратной связи
Комплексные функции защиты, более надежная работа. Отличные возможности управления током.
