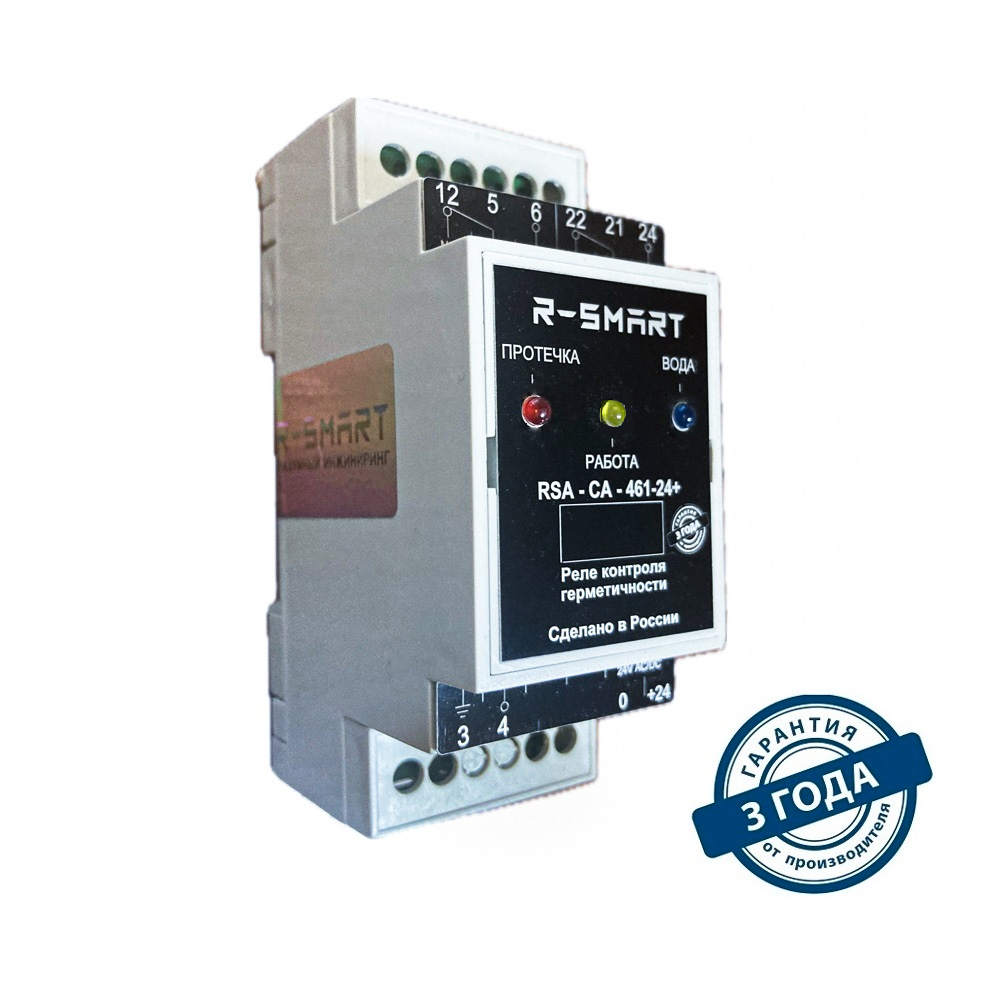

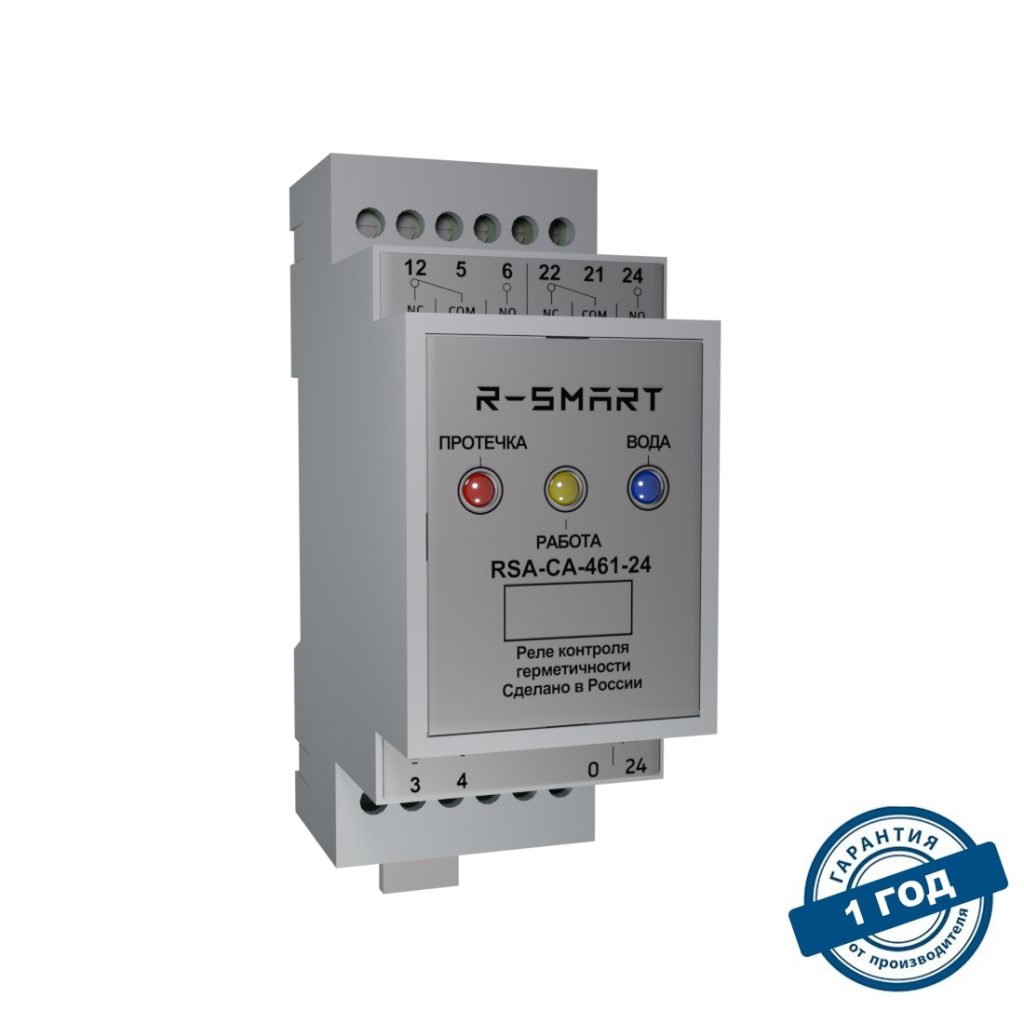

Реле контроля герметичности RSA-CA-461, (аналог ABS CA 461)

1. Назначение реле контроля герметичности RSA-CA-461.

Реле RSA-CA-461 предназначено для мониторинга и обнаружения утечек в насосах и мешалках SULZER.

2. Подключаемые датчики к реле RSA-CA-461:

1 х кондуктометрический датчиком влажности, типа электрод.

 3. Режимы работы реле RSA-CA-461 и его характеристики

На передней панели имеется три индикаторные лампы: «Красная» правая для сигнализации аварии “ПРОТЕЧКА” «Зеленая» центральная сигнализация “РАБОТА” реле, левая «Синяя» для сигнализации “ВОДА”

Напряжение питания: 24 VDC. или 230 VAC

Реле RSA-CA закрепляется   защелками на стандартную дин-рейку.

Габаритные размеры 36 mm x 60 mm x 90 mm.

Вес 0,15 кг.

Подключение Датчика

Подключение датчика на клемму “4” рекомендуется использовать в двух случаях:
Первый – когда самоподхват аварии требуется реализовать в ПЛК, а сброс аварии из диспетчерской. Удаленный сброс
из диспетчерской оператором, рекомендуем ограничивать 3 попытками. Если авария не сбрасывается после 3 попыток, необходим выезд на место, для осмотра агрегата и щита управления:
Второй – когда реле RSA-CA-461 установлен в замен реле Sulzer CA461.

Если вам требуется фиксация аварии для применения в релейных схемах, то предлагаем вам применять для этого случая RSA-C-230. В данных реле протечка фиксируется и требует квитирования (принудительного сброса)

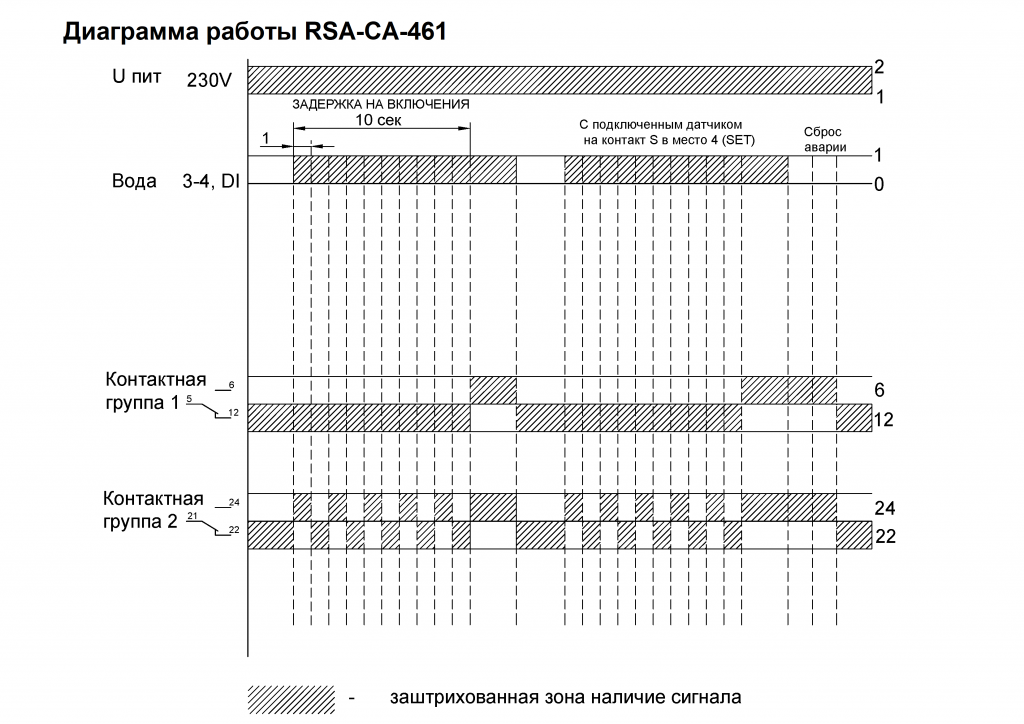

3.1 Режим работы  реле в нормальной ситуации.

При подаче питания 24V AC/DC реле включается, об этом сигнализирует включение зеленого светодиода “РАБОТА”. При отсутствии аварий красный светодиод протечка и синий светодиод вода остаются выключенными контакты реле 5-6 замыкаются тем самым давая разрешение на пуск двигателя

3.2 Режим работы  реле в аварийной ситуации.

При попадании воды в двигатель начинает мигать синий светодиод “ВОДА” сигнализируя о наличии воды в двигателе, в течении 10 секунд реле зафиксирует протечку, включится красный светодиод “ПРОТЕЧКА”, и контакты реле 21-24 замкнутся сигнализируя об аварии, а контакты 5 и 6 разомкнутся.

Сброс аварии:

По устранению протечки в агрегате, реле сбросится без принудительного сброса.

3.3 Преимущества применения реле RSA-CA для защиты. двигателя+ Наличие оптической развязки для исключения помех + Наличие сертификата соответствия ТР ТС 004 регламенту.  + Наличие официальной гарантии на 1 год RSA-CA-461-24 и RSA-CA-461-230 и 3 года RSA-CA-461-24+ и RSA-CA-461-230+

Внимание! Электромагнитные наводки часто возникают при совместной работе реле в шкафу с преобразователями частоты, для контроля датчика в агрегате используете в этом случае экранированный кабель.

4. Код для заказа

RSA-CA-461-24Реле контроля герметичности, питание 24V DC6500р. за 1 шт. с НДС
RSA-CA-461-230Реле контроля герметичности, питание 230V AC6500р. за 1 шт. с НДС
RSA-CA-461-24Реле контроля герметичности с защитой от агрессивных воздушных сред, питание 24 VDC
8500р. за 1 шт. с НДС
RSA-CA-461-230Реле контроля герметичности с защитой от агрессивных воздушных сред, питание 230 VAC8500р. за 1 шт. с НДС
Сделать заказ  Срок изготовления от 3 рабочих дней

5. Комплект поставки

КомплектацияРеле, коробка, паспорт
Габаритные размеры (ШхГхВ)36 mm x 60 mm x 90 mm
Вес, габариты в упаковке0.15 kg
40 mm x 75mm x 125 mm
Напряжение питания:24 V AC/DC или 230V AC
Гарантия1 года для обычной версии и 3 года для версии +

Технические характеристики
Тип модульный, 2 Din
Потребляемая мощность устройства не более 7Вт
Номинальный ток выходных реле
Номинальное напряжение устройства 24 V AC/DC или 230V AC
Степень защиты IP 31
Количество выходных реле 2
Монтаж на DIN-рейку
Климатическое исполнение УХЛ4
Габариты без упаковки ВхШхГ,мм 88х34х62
Вес нетто,кг не более 0.5

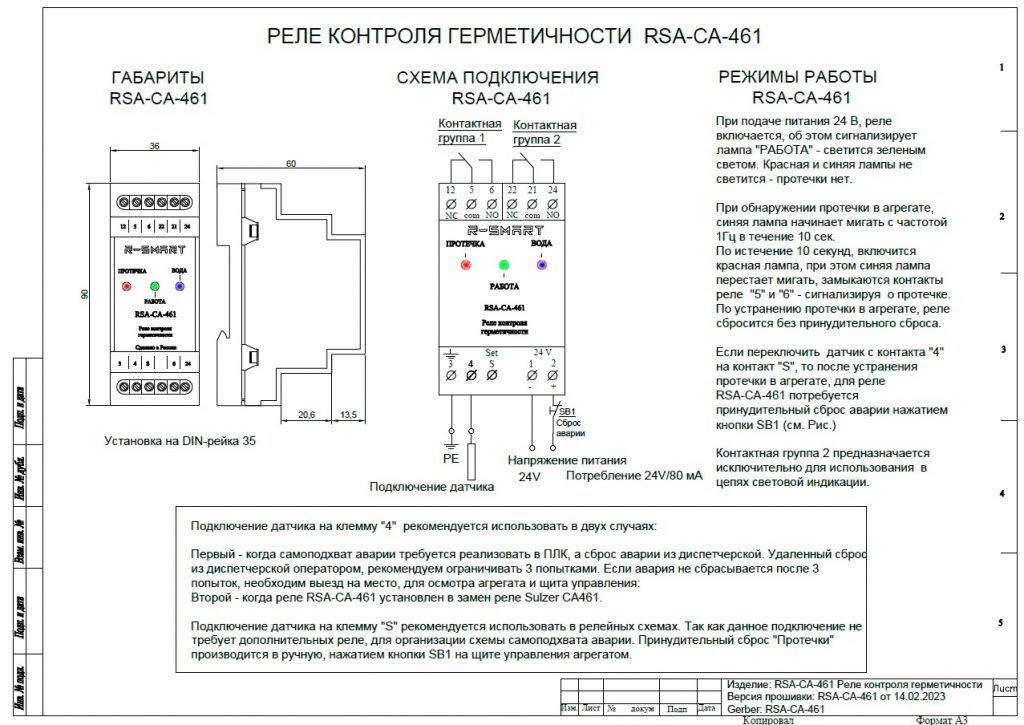

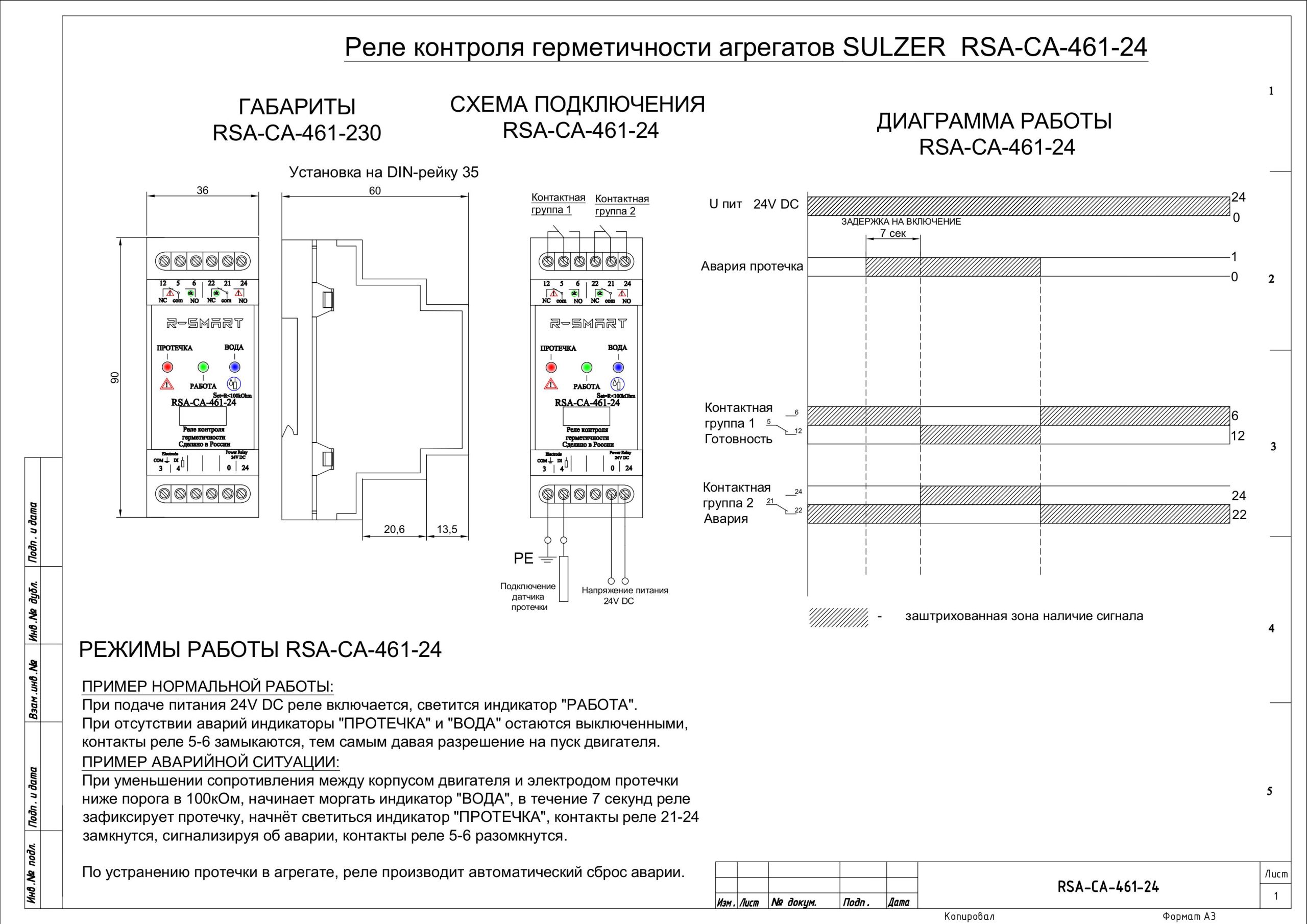

Схема подключения RSA-CA-461

10. Пример установки реле RSA-B в шкаф управления и автоматики.

11. Контроль качества

Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
