Типовые щитки(ЯТП, ЩО)

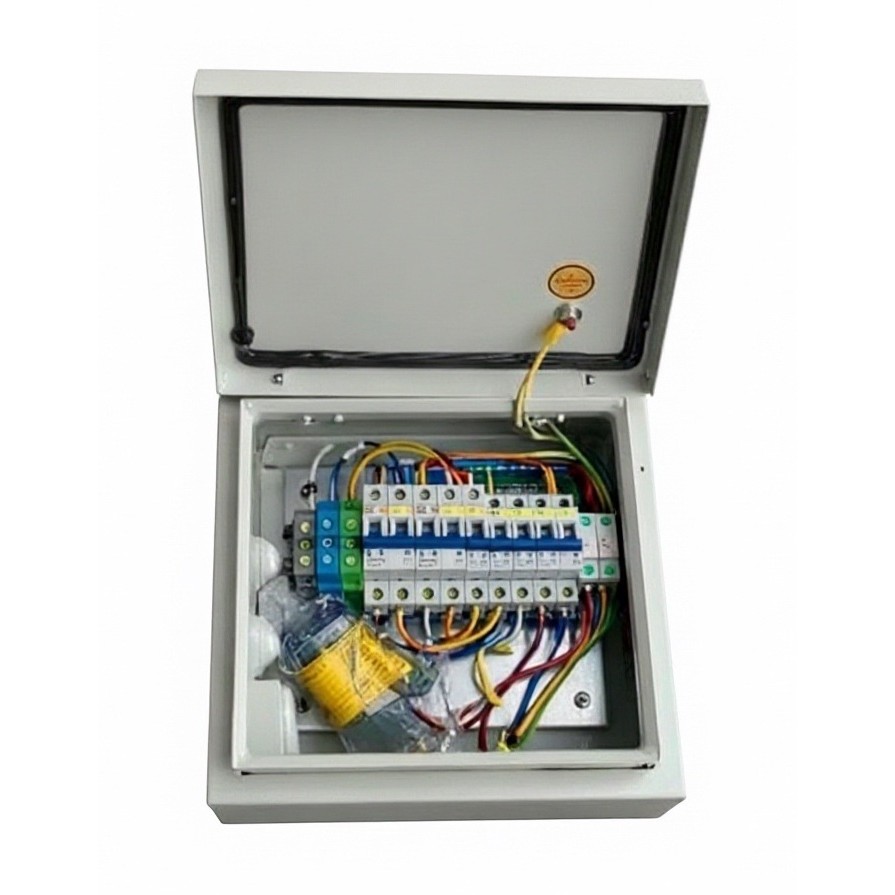

ЯЩИК С ПОНИЖАЮЩИМ ТРАНСФОРМАТОРОМ
| Описание | Ящик с понижающим трансформатором ЯТП предназначен для организации питания электроприёмников пониженным напряжением переменного тока в сетях с раздельным нулевым и защитным проводниками TN-C-S 380/220В, 50Гц |
| Применение | питание местных или ремонтных электроприёмников |
| Область применения | сети местного и ремонтного освещения, сигнализации и автоматики, электроинструмента |
| Исполнение | навесное; внутреннее (ст. защиты IP31), специсполнение IP54 |
| Электрическая защита | от короткого замыкания и перегрузок |
| Выходное напряжение | 12, 24, 36, 42 В |
| Номинальный ток | 0,25, 0,4, 0,63, 1, 1,6, 2,5 кВА |
| Номинальная мощность трансформатора | 0,25, 0,4, 0,63, 1, 1,6, 2,5 кВА |
| Габариты | по запросу |
| Масса брутто | 5-15 кг |
| Стоимость | От |

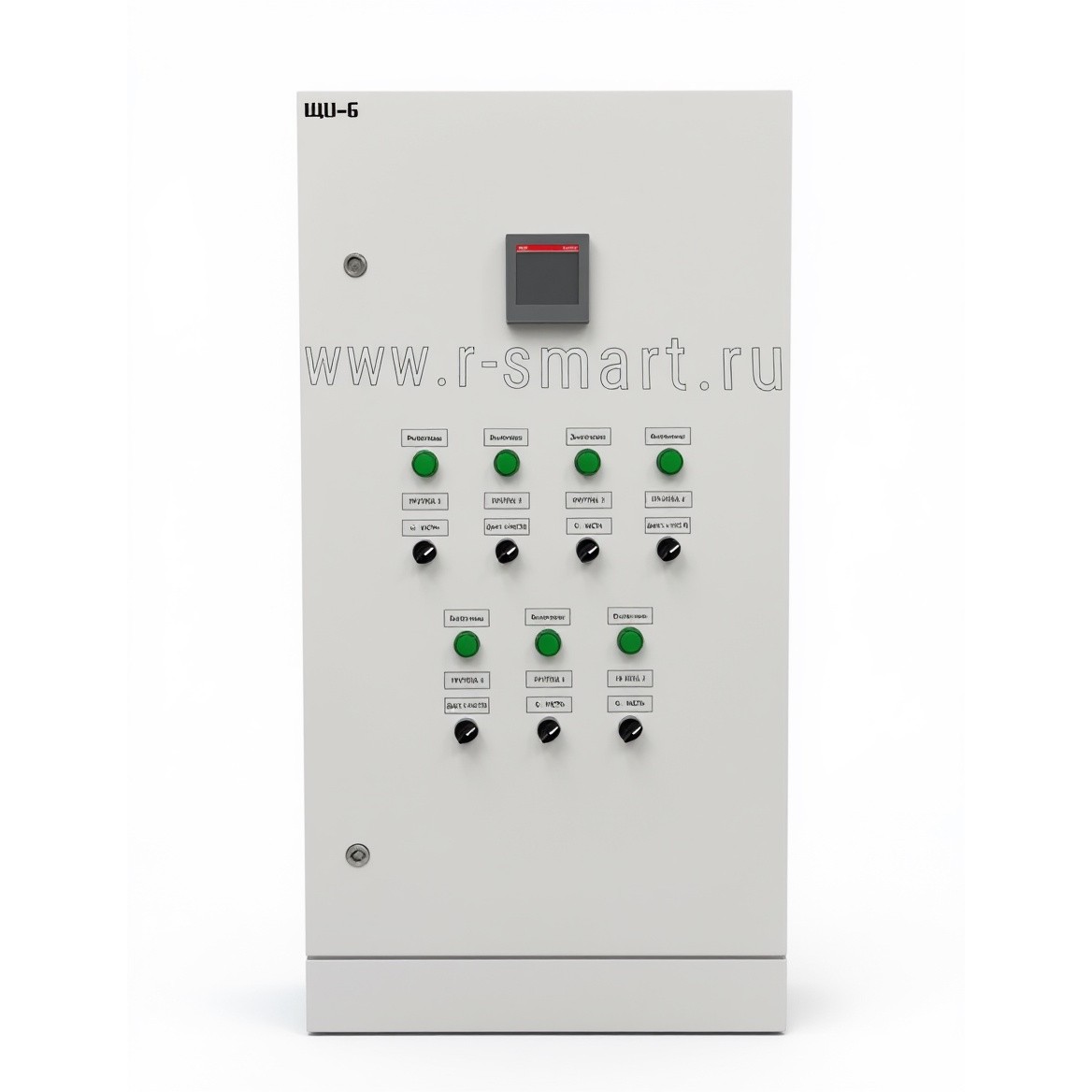

ЩИТ ОСВЕЩЕНИЯ
| Описание | Пост местного управления с кнопками ПУСК и СТОП, предназначен для управления агрегатами. Кнопочный пост настенной установки, ввод питания сверху, подключение агрегатов снизу. Логика управления в режиме ПУСК: – местное вкл./выкл. агрегата с поста местного управления нажатием на кнопки ПУСК/СТОП. |
| Применение | защита, присоединение и коммутация электрических цепей освещения, которые соответствующим образом распределены по зонам освещения |
| Область применения | бытовые, промышленные и административные помещения |
| Исполнение | навесное/встраиваемое; внутреннее (ст. защиты IP31), специсполнение IP54 |
| Электрическая защита | от короткого замыкания и перегрузок |
| Напряжение питания: | 220, 380 В |
| Номинальный ток: | от 16 до 125 А |
| Габариты | по запросу |
| Масса брутто | 10-35кг. |
| Стоимость | от |
ПМУ – ПОСТ МЕСТНОГО УПРАВЛЕНИЯ
| Описание | Пост местного управления с кнопками ПУСК и СТОП, предназначен для управления агрегатами. Кнопочный пост настенной установки, ввод питания сверху, подключение агрегатов снизу. Логика управления в режиме ПУСК: – местное вкл./выкл. агрегата с поста местного управления нажатием на кнопки ПУСК/СТОП. |
| Область применения | бытовые, промышленные и административные помещения |
| Метод пуска агрегата: | Прямой |
| Область применения | 1 |
| Исполнение | навесное (настенное); ст. защиты IP54, кнопки расположены на внешней част. |
| Электрическая защита: | с защитой от перегрузки посредством теплового реле. |
| Напряжение питания: | 380 В |
| Частота сети | 50 Гц |
| Номинальный ток | 9-25 А |
| Габариты | 170х101х142 мм |
| Масса брутто | 1кг. |
| Опционально устанавливается | (072) контроль чередования фаз, обрыв и несимметрии фазного напряжения); (В) контроль цепи термоконтактов; (F) контроль протечки внутри агрегата контактный. |
| Стоимость |
