Кондуктометрическое реле нагрузки RSA-AQUAMOTO
1. Назначение реле кондуктометрического реле нагрузки RSA-AQUAMOTO
Кондуктометрическое реле нагрузки RSA-AQUAMOTO предназначено для равномерной наработки моточасов, например, насосов, компрессоров, генераторов работающих в паре.
Возможности реле RSA-AQUAMOTO
– Управление поочерёдной работой двух агрегатов
– Индикация напряжения питания
– Индикация состояния выходов
– 2 релейных переключающих выхода
2. Подключаемые датчики к реле RSA-AQUAMOTO:
1 х кондуктометрический датчик влажности типа “электрод”.
3. Режимы работы реле RSA-AQUAMOTO и его характеристики

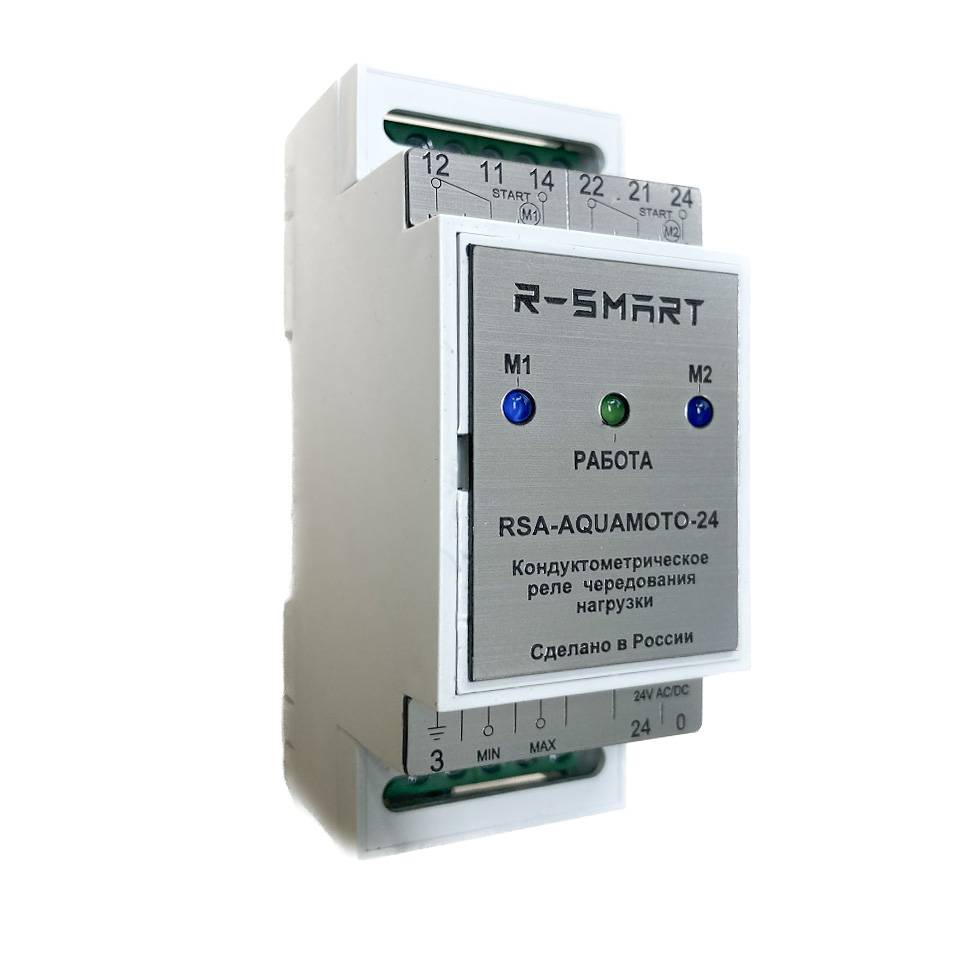

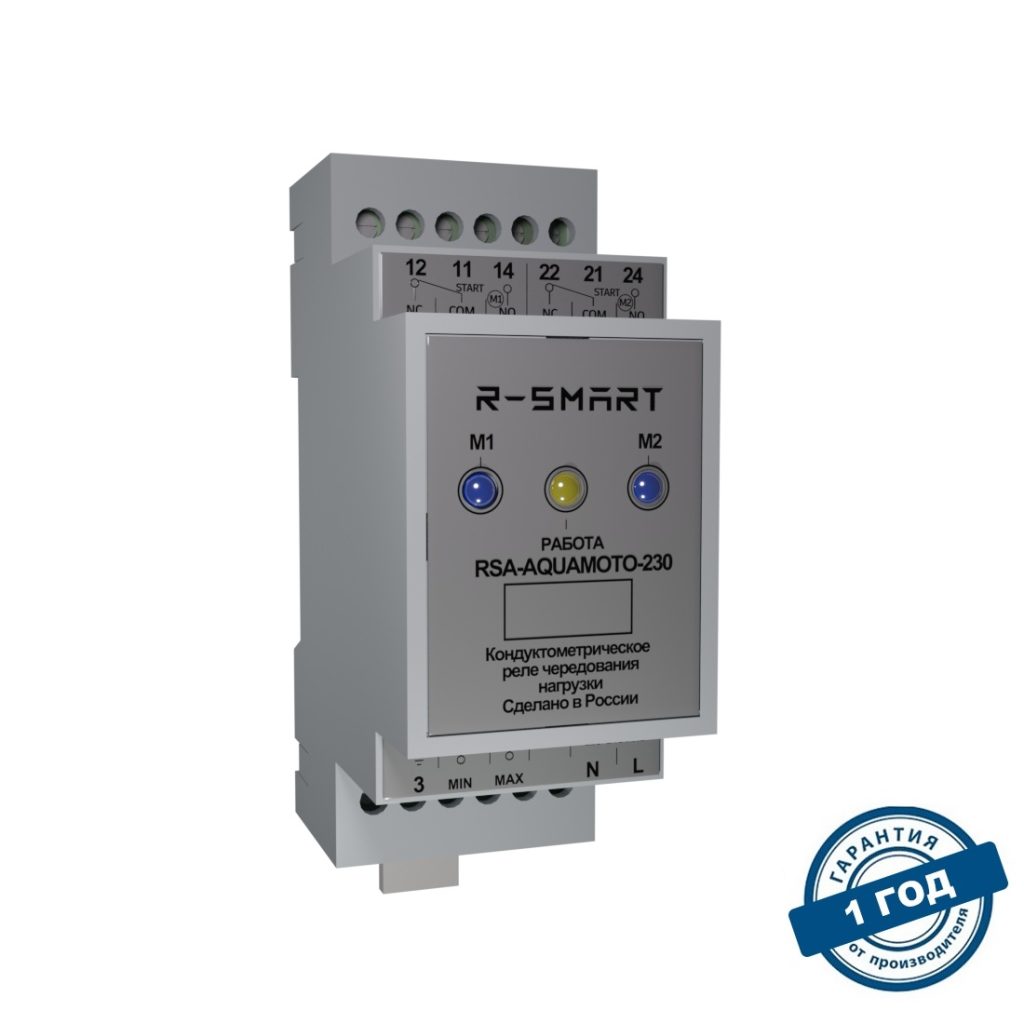

На передней панели имеется три индикаторные лампы: «Синяя» левая для сигнализации работы первого насоса “М1” «Зеленая» центральная сигнализация “РАБОТА” реле, «Синяя» правая для сигнализации работы второго насоса “М2”
Напряжение питания: 24 VDC. или 230 VAC
Реле RSA-AQUAMOTO закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-AQUAMOTO-24+ RSA-AQUAMOTO-230+с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-AQUAMOTO и RSA-AQUAMOTO+ имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации и повышенной гарантии 3 года на RSA-AQUAMOTO+
3.1 Пример чередования нагрузки
Когда уровень жидкости достигает электрода максимального уровня подключенного к контакту MAX,
замыкается одна из двух контакных групп реле (контакты 11-14 или 21-24) давая сигнал к включению
агрегата и загорается светодиод M1 или M2 показывая какой агрегат находится в работе,
когда уровень жидкости достигает электрода минимального уровня подключенного к контакту MIN,
эта контактная группа размыкается и светодиод гаснет, далее при повторном достижении
жидкости электрода максимального уровня, включается другая контактная группа
давая сигнал к включению другого агрегата.
– оснащено оптической парой для исключения ложных срабатываний по входным сигналам
Тип переключающего сигнала: электрод или кондуктометрический датчик влажности
Тип выходного контакта реле: 2 релейных блока с контактами NO и NC до 2А,230V AC
3.2 Преимущества применения реле RSA-AQUAMOTO для защиты двигателя
+ равномерная наработка моточасов на 2 устройствах
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-AQUAMOTO-24 и RSA-AQUAMOTO–230 и 3 года RSA-AQUAMOTO-24+ и RSA-AQUAMOTO-230+.
5. Комплект поставки
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШxГxВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания: | 24V DC или 220V AC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Скачать паспорт RSA-AQUAMOTO
Сертификат на реле RSA-AQUAMOTO

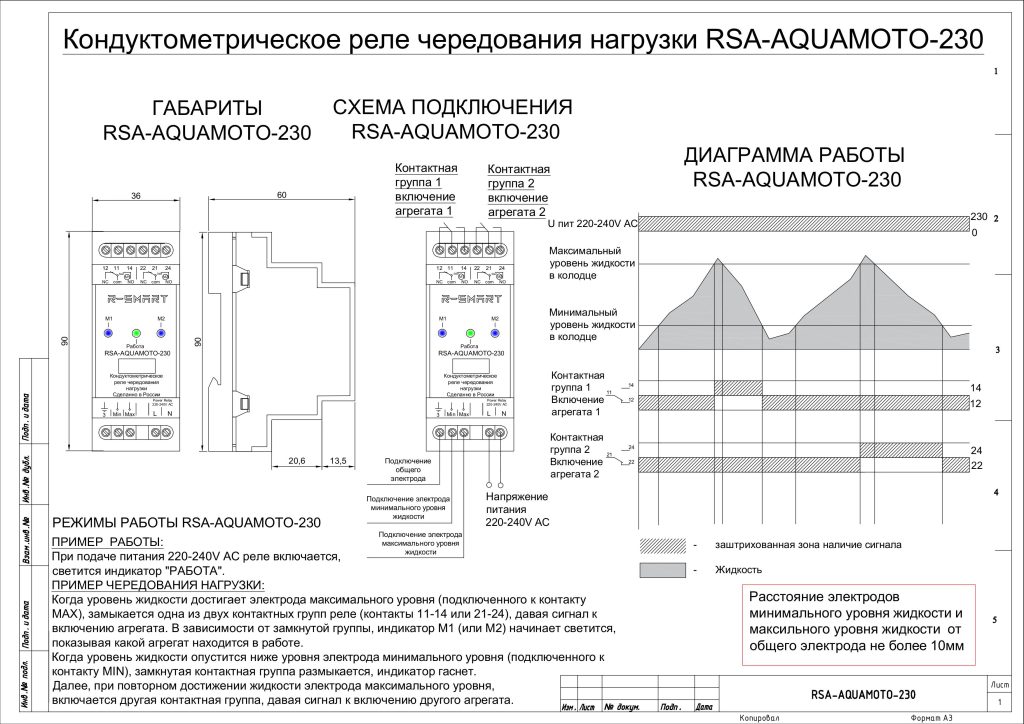

Скачать диаграмму работы и схему подключения RSA-AQUAMOTO-24
Скачать диаграмму работы и схему подключения RSA-AQUAMOTO-230
Скачать пример подключения реле RSA-AQUAMOTO-24
Скачать пример подключения реле RSA-AQUAMOTO-230
