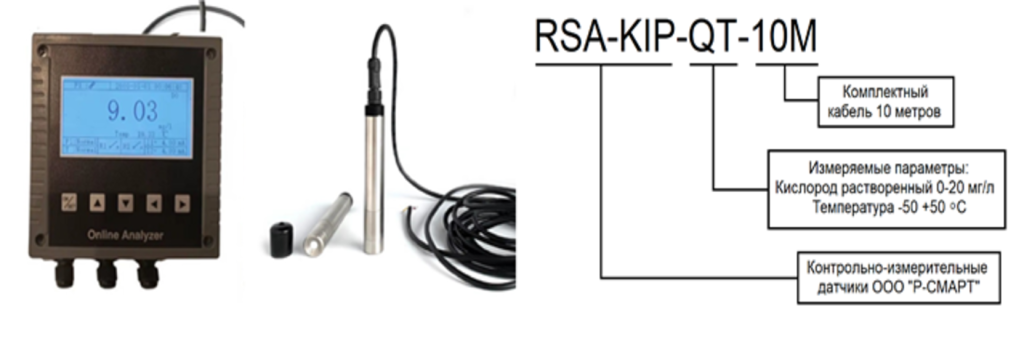

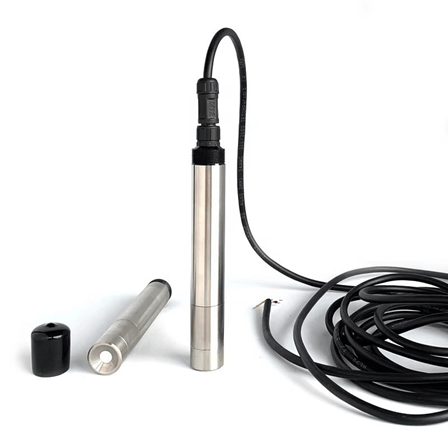

Датчик растворенного кислорода – RSA-KIP-QT-10M

Описание

Датчик растворенного кислорода флуоресцентного типа RSA-KIP-QT использует технологию определения времени затухания флуоресценции нового поколения и высокоэффективные флуоресцентные материалы.

Основные преимущества

Датчик растворенного кислорода RSA-KIP-QT-10M не потребляет кислород, нет ограничений по скорости потока, не требуется электролит, не требует обслуживания и калибровки, отсутствуют помехи от сероводорода, имеет превосходную стабильность. Датчик RSA-KIP-QT имеет встроенный датчик температуры с автоматической температурной компенсацией и выход RS485 – возможность работы в сети без контроллера.

Особенности

Датчик растворенного кислорода RSA-KIP-QT оснащен гидрофобной мембраной, водоросли не прилипают к мембранной головке. Нет мембраны, нет электролита, нет помех, не требует частой калибровки. Без потребления кислорода, без ограничений по потоку. Встроенный датчик температуры, автоматическая температурная компенсация.

Датчик растворенного кислорода RSA-KIP-QT оснащен интерфейсом RS-485, который позволяет легко и быстро настраивать датчик через Modbus. Датчик можно легко подключить к системе мониторинга. Датчик растворенного кислорода RSA-KIP-QT можно использовать с промышленным контроллером RSA-KIP-PLC4-230 для чтения данных мониторинга в реальном времени, а функция хранения данных предоставляет пользователям основу для анализа данных.

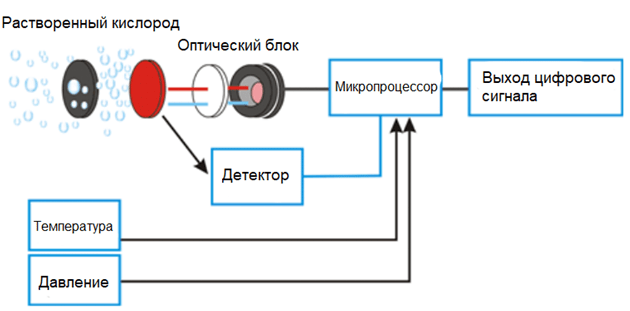

Принцип измерения

Флуоресцентный датчик растворенного кислорода RSA-KIP-QT основан на физическом принципе тушения специфической флуоресценции специфического вещества. Синий свет от светодиода (LED) освещает флуоресцентный материал на внутренней поверхности флуоресцентного колпачка, который возбуждается и излучает красный свет. Концентрация молекул кислорода рассчитывается путем определения разности фаз между красным и синим светом и использования внутреннего калибровочного значения. Итоговое значение автоматически компенсируется по температуре и давлению.

Технические характеристики

Параметр	Значение
Принцип	Флуоресцентный метод анализа
Диапазон измерения	0~20 мг/л или 0~200% насыщения
Время отклика	1 сек
Точность	1%
Степень защиты	IP68
Тип монтажа	Погружной
Датчик температуры	NTC
Диапазон температуры	0~50℃
Точность температуры	±0,2℃
Выходной сигнал	RS-485, протокол MODBUS
Электропитание	DC 6~12В, ток < 50 мА
Размер	Φ26*155 мм
Длина кабеля	10 метров
Срок службы флуоресцентного колпачка	1 год
Макс. рабочее давление	3 бар (возможно исполнение под заказ)
Материал корпуса	Нерж. сталь 316

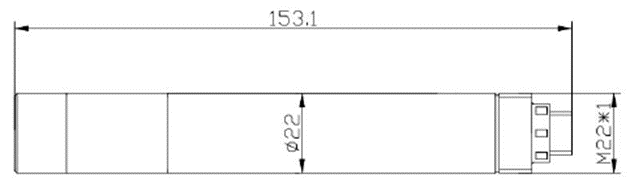

Габаритные размеры

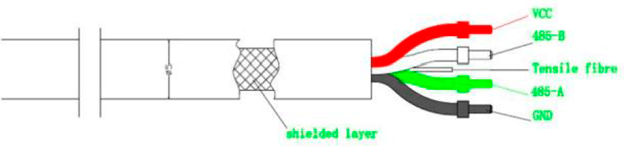

Подключение датчика

4-жильный экранированный провод AWG-24 или AWG-26. Наружный диаметр = 5 мм.

1. Красный провод – питание (VCC)
2. Белый провод – данные 485 (485 B)
3. Зеленый провод – данные 485 (485 A)
4. Черный провод – земля (GND)
5. Неэкранированный провод – экранирующий слой

Обслуживание датчика

1. Внешняя поверхность датчика растворенного кислорода RSA-KIP-QT: очистите внешнюю поверхность датчика RSA-KIP-QT водопроводной водой. Если остаются загрязнения, протрите мягкой тканью. Для некоторых стойких загрязнений можно добавить немного бытового моющего средства в водопроводную воду при промывке.

2. Наружная поверхность флуоресцентного колпачка: Снимите защитный колпачок с переднего конца датчика, промойте загрязнения на окне датчика чистой водой, затем наденьте колпачок обратно. Если необходимо протереть, используйте мягкую ткань и осторожно протирайте, контролируя направление усилия.

3. Внутренняя поверхность флуоресцентного колпачка: Если водяной пар или пыль проникли внутрь флуоресцентного колпачка, выполните следующие действия по очистке:

a. Снимите флуоресцентный колпачок.

b. Промойте внутреннюю поверхность флуоресцентного колпачка водопроводной водой.

c. Для загрязнений, содержащих жиры и масла, вымойте теплой водой с бытовым моющим средством.

d. Промойте внутреннюю поверхность флуоресцентного колпачка деионизированной водой.

e. Аккуратно высушите все поверхности чистой безворсовой тканью и поместите в сухое место для полного испарения воды.

4. Проверка кабеля датчика растворенного кислорода RSA–KIP-QT:  Кабель поставляется комплектно с датчиком 10м. Кабель не должен быть натянут при нормальной работе, иначе внутренние провода кабеля могут оборваться, что приведет к неправильной работе датчика RSA-KIP-QT.

5. Проверьте внешний корпус датчика растворенного кислорода RSA-KIP-O2 на наличие повреждений из-за коррозии или других причин.

6. Ежедневное хранение флуоресцентного колпачка: Когда датчик растворенного кислорода RSA-KIP-QT не используется, поместите его в защитный колпачок с влажной губкой, чтобы датчик оставался влажным в течение длительного времени. Если головка флуоресцентного колпачка датчика RSA-KIP-QT долгое время находится в сухом состоянии, это вызовет дрейф результатов измерений, поэтому перед продолжением работы его необходимо погрузить в воду на 48 часов.

Примечания:

1. Не подвергайте внутреннюю поверхность флуоресцентного колпачка воздействию солнечных лучей.
2. Не прикасайтесь к флуоресцентной пленке руками.
3. Избегайте любого прямого механического воздействия (давления, царапин и т.д.) на флуоресцентную пленку во время использования.

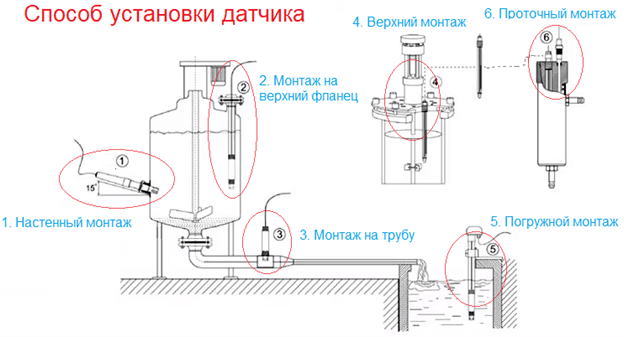

Установка датчика

1. При установке следует избегать попадания пузырьков, осадка и т.п. на чувствительные элементы, устанавливать как можно дальше от аэраторов, насосов оксигенации, аэротенков.
2. При установке оптического датчика его можно закрепить под углом до 30°, чтобы уменьшить воздействие пузырьков воздуха, осадка и т.п. на окно оптического датчика и поддерживать более длительный межсервисный интервал.
3. Датчик является погружным. При установке следует использовать фиксирующие зажимы, хомуты, переходные соединения в зависимости от конкретных условий на месте.
4. Не поднимайте датчик за его собственный кабель. Установите устройства защиты кабеля, чтобы предотвратить чрезмерное натяжение между кабелем и датчиком, что может привести к обрыву кабеля.
5. Глубина уровня воды, на которой устанавливается датчик, не должна превышать 2 метров от горизонтали, а глубина воды в месте установки не должна быть менее 30 см.
6. Датчик не следует устанавливать измерительной поверхностью вверх; по возможности его следует устанавливать вертикально вниз или горизонтально.
7. Если датчик устанавливается в циркуляционном бассейне, резервуаре с питьевой водой или другой среде, пожалуйста, свяжитесь с торговым представителем компании для индивидуализации датчика в соответствии с параметрами и для исключения помех для датчика, вызванных внешней средой, такой как поток воды и пузырьки воздуха.
8. Датчик содержит чувствительные оптические компоненты и электронные устройства; при установке датчика следует убедиться, что он не подвергается сильным механическим воздействиям.
9. Стандартное питание датчика – 6-12 В. Если требуются другие уровни напряжения, заранее свяжитесь с отделом продаж. Не используйте для подключения датчика внешние источники питания, отличные от 6-12 В, иначе внутренний чип датчика сгорит.
