Реле контроля протечки RSA-C
1. Назначение реле контроля протечки RSA-С.
Реле RSA-C предназначено для мониторинга и обнаружения утечек в насосах и мешалках различных производителей погружных насосов и мешалок с установленным кондуктометрическим датчиком течи типа “электрод”
Электромагнитные наводки часто возникают при совместной работе реле в шкафу с преобразователями частоты.
Реле RSA-C кроме программной защиты от ложных срабатываний и электромагнитных наводок имеет аппаратную оптическую развязку, позволяющую избежать ложных срабатываний.
2. Подключаемые датчики к реле RSA-С:
1 х кондуктометрический датчик влажности, типа электрод.
3. Режимы работы реле RSA-C и его характеристики

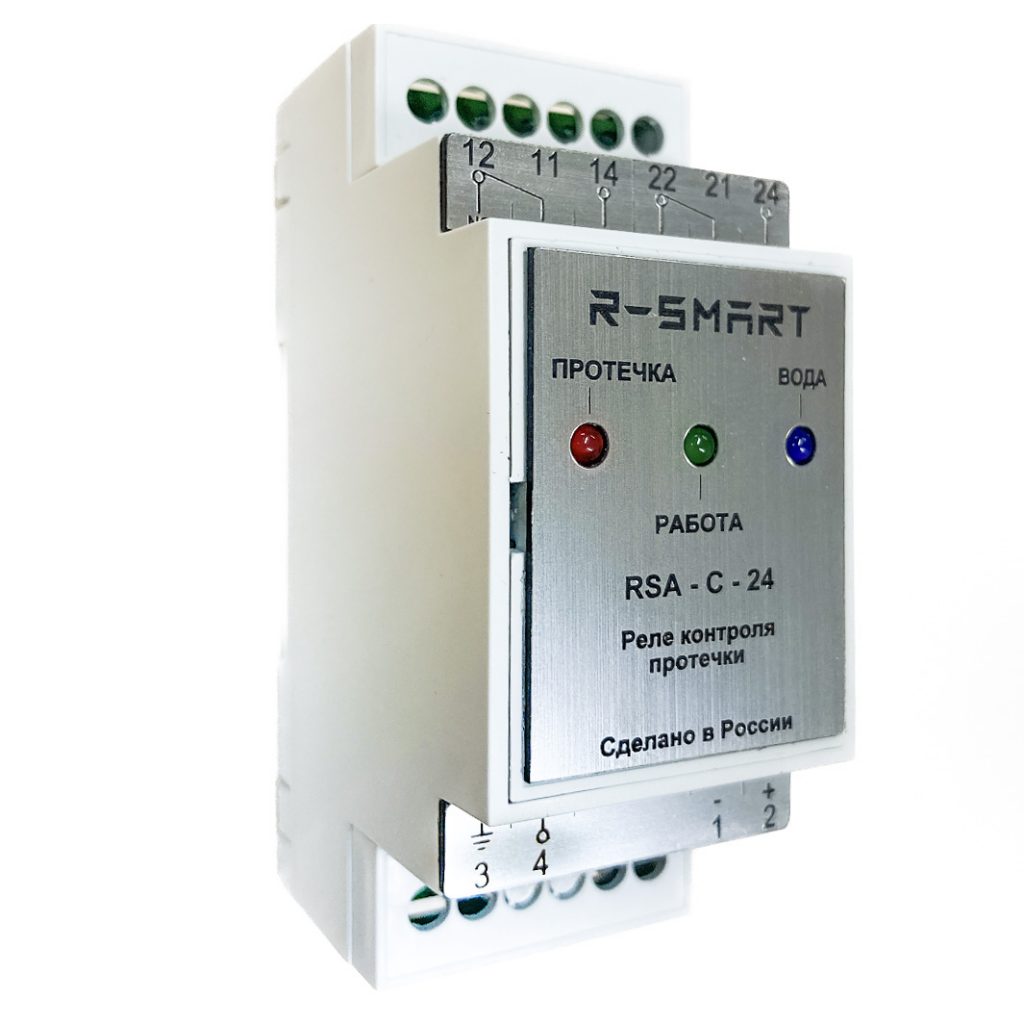

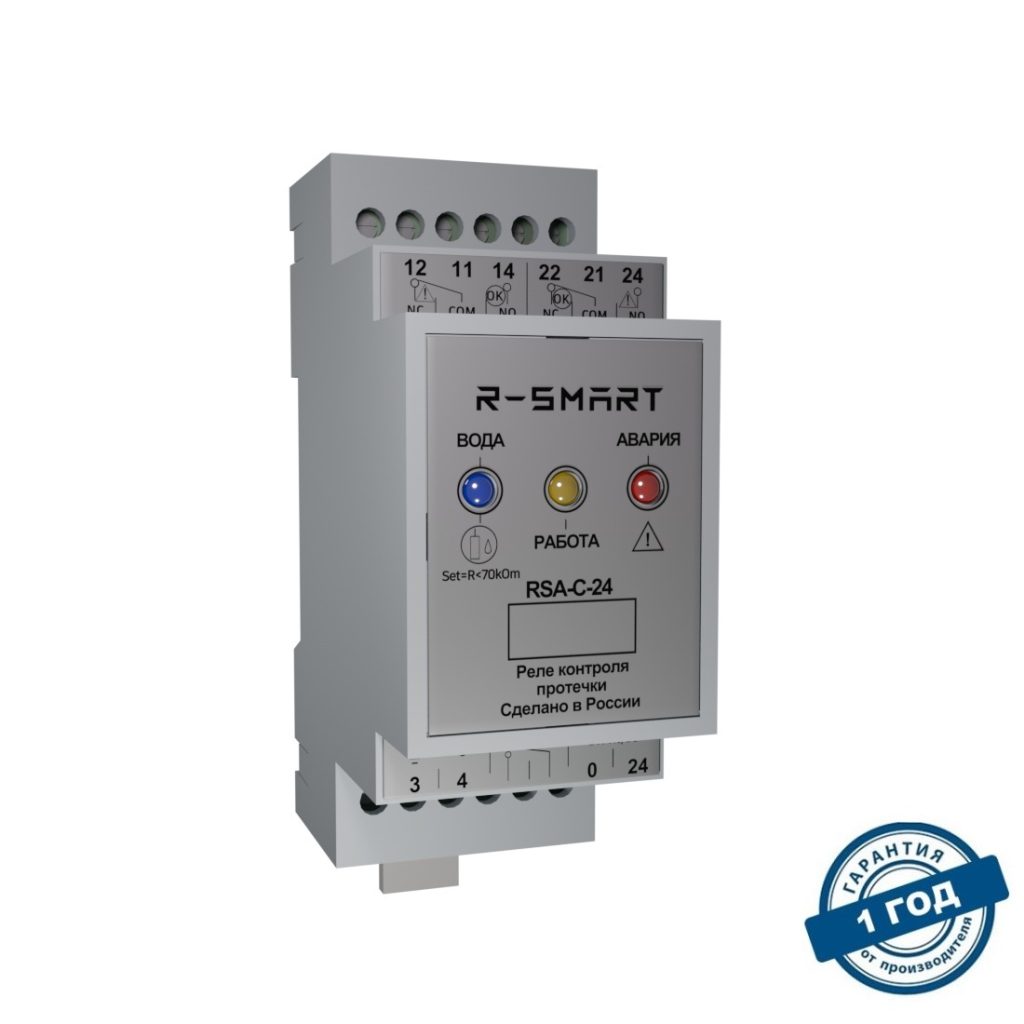

На передней панели имеется три индикаторные лампы:
«Синяя» для сигнализации “ВОДА”.
«Зеленая» центральная сигнализация “РАБОТА” реле;
«Красная» для сигнализации аварии “АВАРИЯ”;
Датчик контроля воды от насоса или мешалки типа “электрод” подключается в реле RSA-C на клеммы 3 и 4. при подаче питания зеленый диод “РАБОТА” горит постоянно, при обнаружении воды, реле выдает сигнал на свои сигнальные контакты и на световой индикатор “ПРОТЕЧКА” появляется свечение красным светом (задержка включения 5 секунд).
Синий индикатор “ВОДА” светится только в момент наличия воды в двигателе.
Напряжение питания: 24 VDC или 230 VAC
Реле RSA-С закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-C-24+ и RSA-C-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и меха-
нически активных веществ.
Реле моделей RSA-C-24 и RSA-C-24+
имеют одинаковое функциональное назначение, одинаковые
схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-C-24+
3.1 Режим работы реле в нормальной ситуации.
При подаче питания 24V AC/DC реле включается, об этом сигнализирует включение
зеленого светодиода “РАБОТА”.
При отсутствии аварий красный светодиод протечка и синий светодиод вода остаются
выключенными, контакты реле 11-14 замыкаются тем самым давая разрешение на пуск
двигателя.
3.2 Режим работы реле в аварийной ситуации.
При попадании воды в двигатель начинает мигать синий светодиод “ВОДА”, сигнализируя о наличии воды в двигателе, в течении 7 секунд реле зафиксирует протечку, включится красный светодиод “ПРОТЕЧКА”, и контакты реле 21-24 замкнутся сигнализируя об аварии, а контакты 11 и 14 разомкнутся. В случае ухода воды, синяя лампа “ВОДА” перестанет светиться, однако красная лампа “ПРОТЕЧКА” будет светиться до тех пор, пока не произойдет принудительный сброс аварии оператором.
Сброс аварии:
Сброс аварий производится через кнопку сброса.
Кнопка сброса работает от NO и NC контактов
3.3 Преимущества применения реле RSA-C для защиты. двигателя
+ Реле имеет программную защиты от ложных срабатываний и аппаратную оптическую развязку, позволяющую избежать ложных срабатываний, даже при работе от ПЧ
+ Наличие сертификата соответствия ТР ТС 004 регламенту.
+ Наличие официальной гарантии на 1 год RSA-С-24 и RSA-С-230 и 3 года RSA-С-24+ и RSA-С-230+
4. Код для заказа
5. Комплект поставки
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания: | 24 V AC/DC или 230V AC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Пример паспорта на реле RSA-C-24
Пример паспорта на реле RSA-C-230

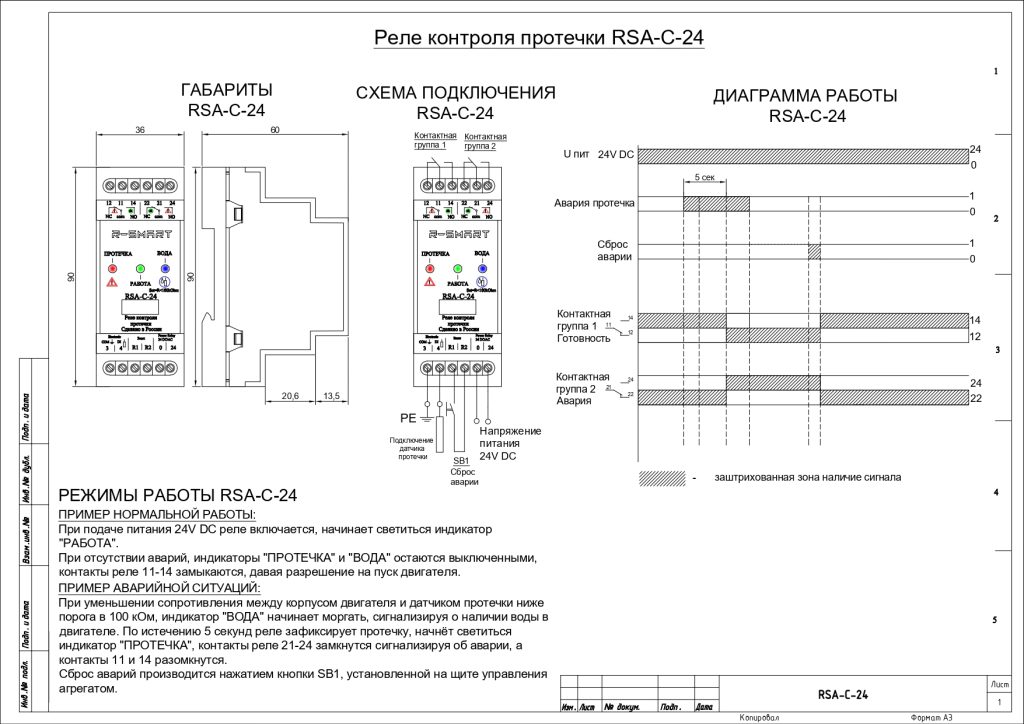

Скачать диаграмму работы и схему подключения RSA-С-24

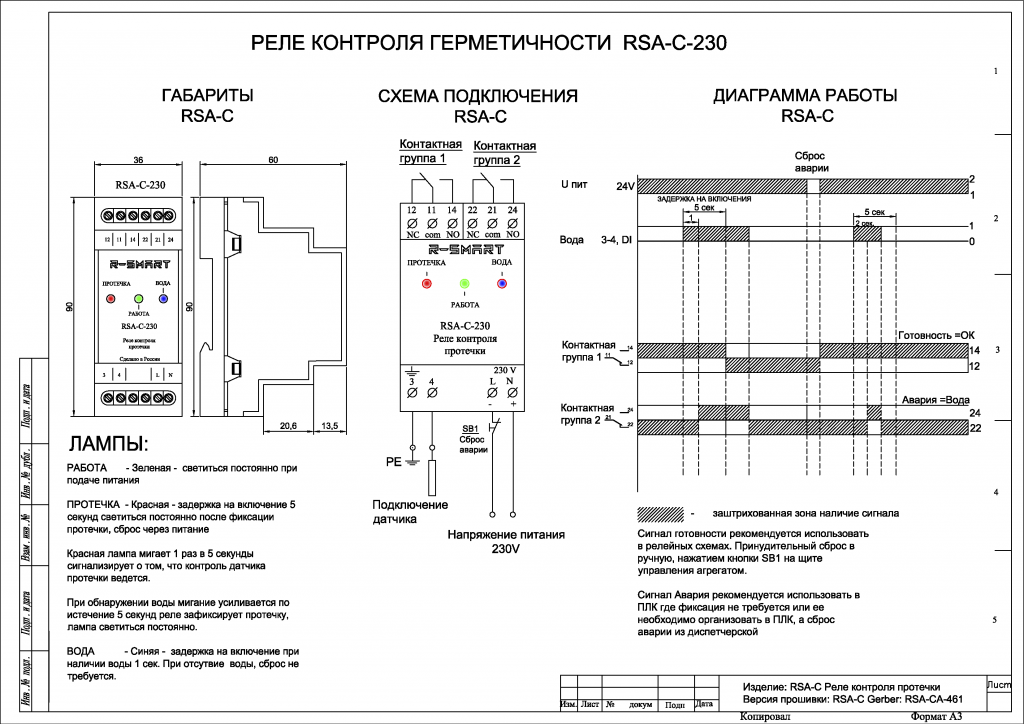

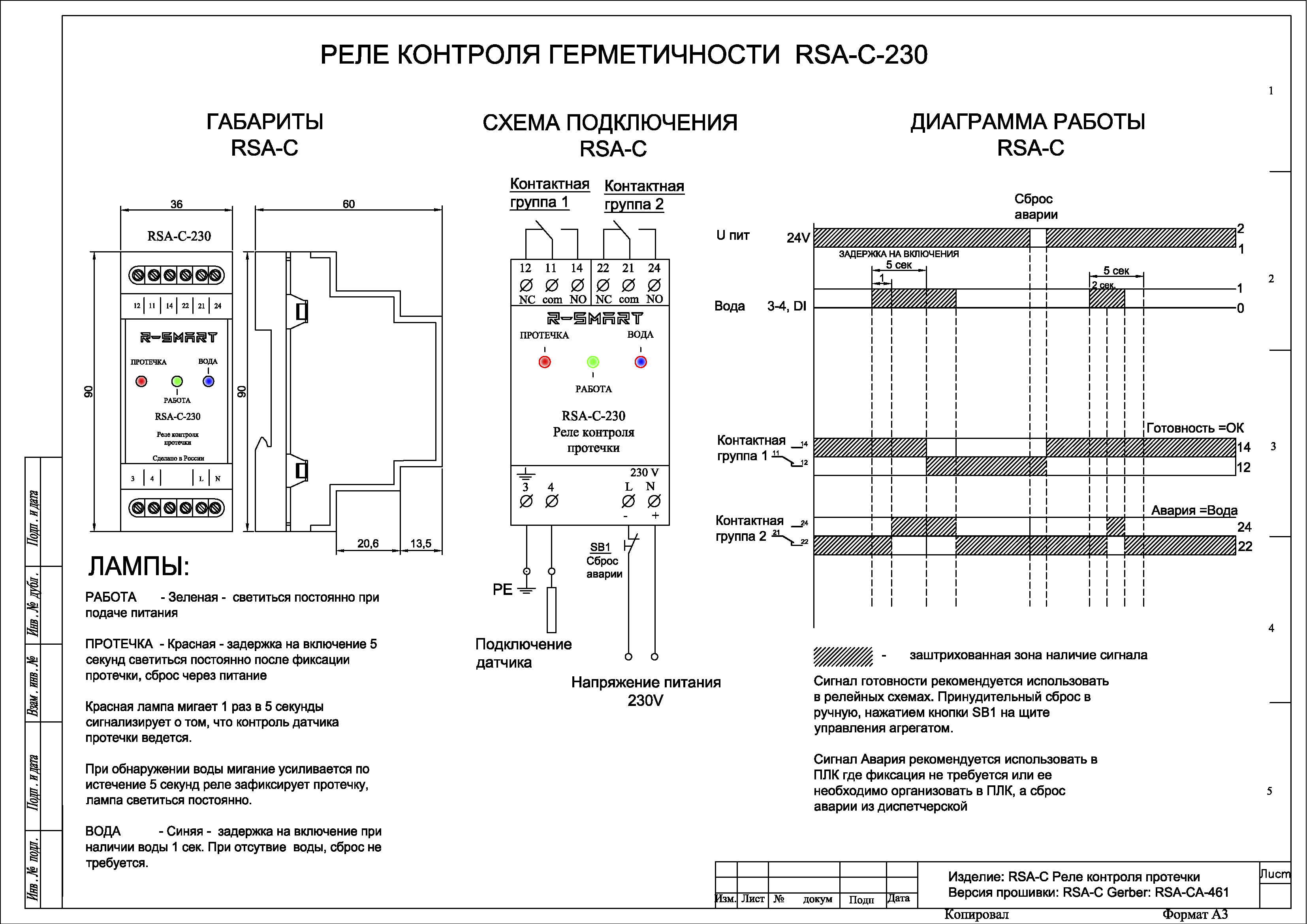

Скачать диаграмму работы и схему подключения RSA-С-230
Скачать пример подключения реле RSA-С-24
Скачать пример подключения реле RSA-С-230
7. Чертежи (dwg)
10. Пример установки реле RSA-B в шкаф управления и автоматики.
11. Контроль качества
Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
12. Доставка от 3 реле бесплатно по всей России и Беларуси
13. Видео
