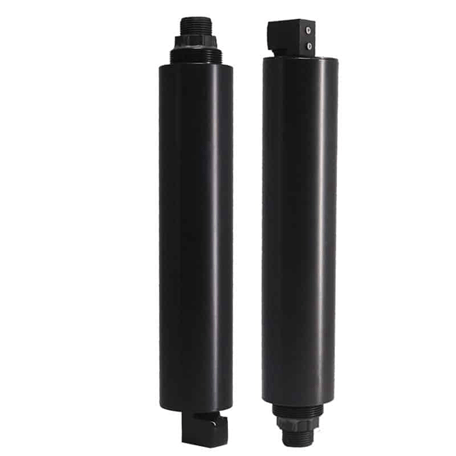

Датчик общего количества взвешенных частиц.

Описание

Наши датчики общего количества взвешенных твердых частиц используют оптоволоконную технологию для обеспечения превосходной повторяемости и стабильности и менее восприимчивы к окружающему освещению. Автоматическая очистительная щетка датчика может эффективно удалять пузырьки воздуха и снижать влияние загрязнений на измерение. Он имеет более длительный межсервисный интервал и сохраняет превосходную стабильность при длительном онлайн-использовании.

Особенности

Цифровой датчик, выход RS-485, поддержка MODBUS.
С автоматической очистительной щеткой для предотвращения загрязнения и удаления пузырьков воздуха.
Высокая помехоустойчивость, нечувствительность к окружающему свету и цветности.
Принцип рассеянного света под углом 90°, с оптоволоконной технологией для лучшей повторяемости.

Технические характеристики

Параметр	Значение
Продукт	Онлайн-датчик общего количества взвешенных твердых частиц

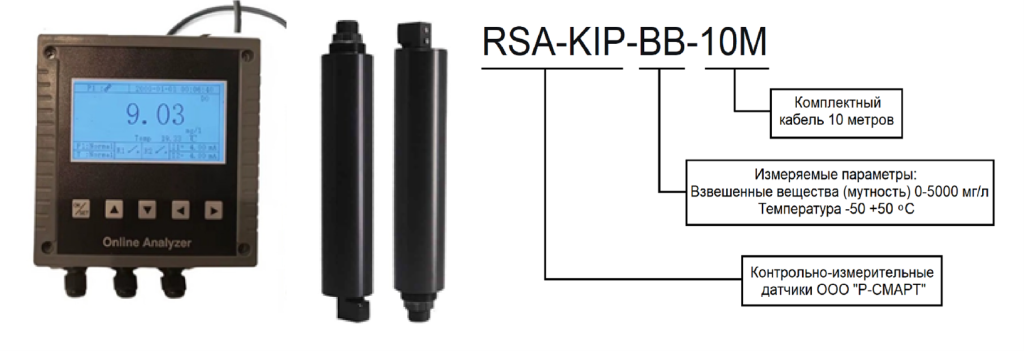

Модель	DST435
Принцип	Обратный свет 135°
Диапазон	0~5000 мг/л
Точность	0,1 мг/л
Разрешение	<5% или 0,3 мг/л
Степень защиты	IP68
Интерфейс датчика	Поддержка RS-485, протокол MODBUS
Тип монтажа	Погружной
Электропитание	DC 6~12В, ток < 50 мА (при неработающей очистке)
Размер	Φ32*169,5 мм
Длина кабеля датчика	10 метров
Материал корпуса	POM (полиоксиметилен)
Оптическое окно	Оптическое волокно
Система самоочистки	Есть

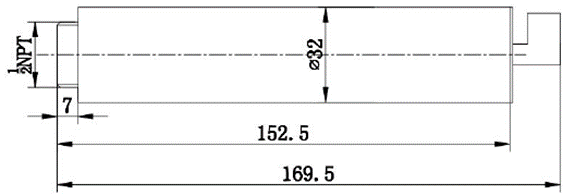

Габаритные размеры

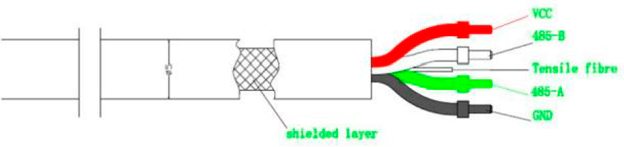

Подключение датчика 4-жильный экранированный провод AWG-24 или AWG-26. Наружный диаметр = 5 мм.

Красный провод – питание (VCC)
Белый провод – данные 485 (485 B)
Зеленый провод – данные 485 (485 A)
Черный провод – земля (GND)
Неэкранированный провод – экранирующий слой

Обслуживание датчика

Внешняя поверхность датчика: очистите внешнюю поверхность датчика водопроводной водой. Если остаются загрязнения, протрите влажной мягкой тканью. Для некоторых стойких загрязнений можно добавить немного моющего средства в водопроводную воду при промывке.
Проверка кабеля датчика: кабель не должен быть туго натянут во время нормальной работы, иначе внутренние провода кабеля могут оборваться, что приведет к невозможности нормальной работы датчика.
Проверка: проверьте, не загрязнен ли электрод или световое окно датчика, нормально ли работает очистительная щетка и нормален ли электрод.
Проверка: проверьте, не сломана ли очистительная щетка (если имеется) датчика и может ли она нормально работать.

Меры предосторожности

Датчик содержит чувствительные оптические и электронные компоненты. Убедитесь, что датчик не подвергается сильным механическим воздействиям. Внутри датчика нет деталей, обслуживаемых пользователем.

УВЕДОМЛЕНИЕ:

Пожалуйста, избегайте попадания света на датчик во время использования.
Свет влияет на точность измерений датчика.

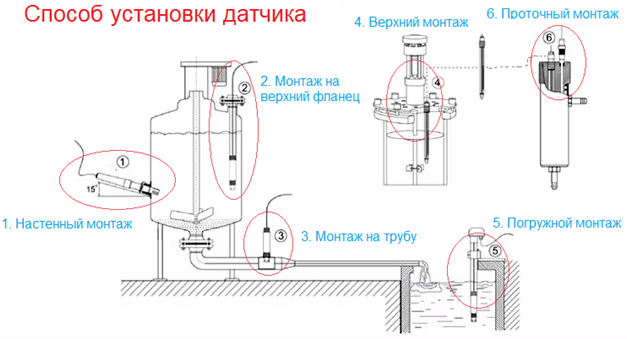

Установка датчика

Перед установкой проверьте внешний вид кабелей на наличие повреждений и размотайте кабели.

При использовании погружного датчика избегайте ударов датчика о стену или другие сооружения из-за течения воды. Если скорость потока воды слишком высока, датчик необходимо закрепить.
Перед измерением не должно быть никаких препятствий. Например, флуоресцентные датчики следует беречь от попадания света.
Глубина воды в месте установки датчика не должна превышать 2 метров от горизонтали, а установка должна производиться с учетом колебаний потока воды. Глубина воды в месте установки не должна быть менее 30 см. (Может регулироваться в зависимости от измеряемого водного объекта).
Датчик следует устанавливать в месте, где нет пузырьков воздуха, чтобы предотвратить влияние пузырьков воздуха на измерительные данные датчика.
Не поднимайте датчик за его собственный кабель. Установите устройство защиты кабеля, чтобы предотвратить чрезмерное натяжение между кабелем и датчиком, что может привести к обрыву кабеля.
Датчик не следует устанавливать измерительной стороной вверх; его можно устанавливать вертикально вниз или горизонтально.
Если вы используете этот продукт в водоотводном канале или резервуаре, пожалуйста, проконсультируйтесь с торговым представителем компании для уточнения конкретных требований к установке.
Пожалуйста, избегайте попадания света на датчик во время использования. Свет влияет на точность измерений датчика.
