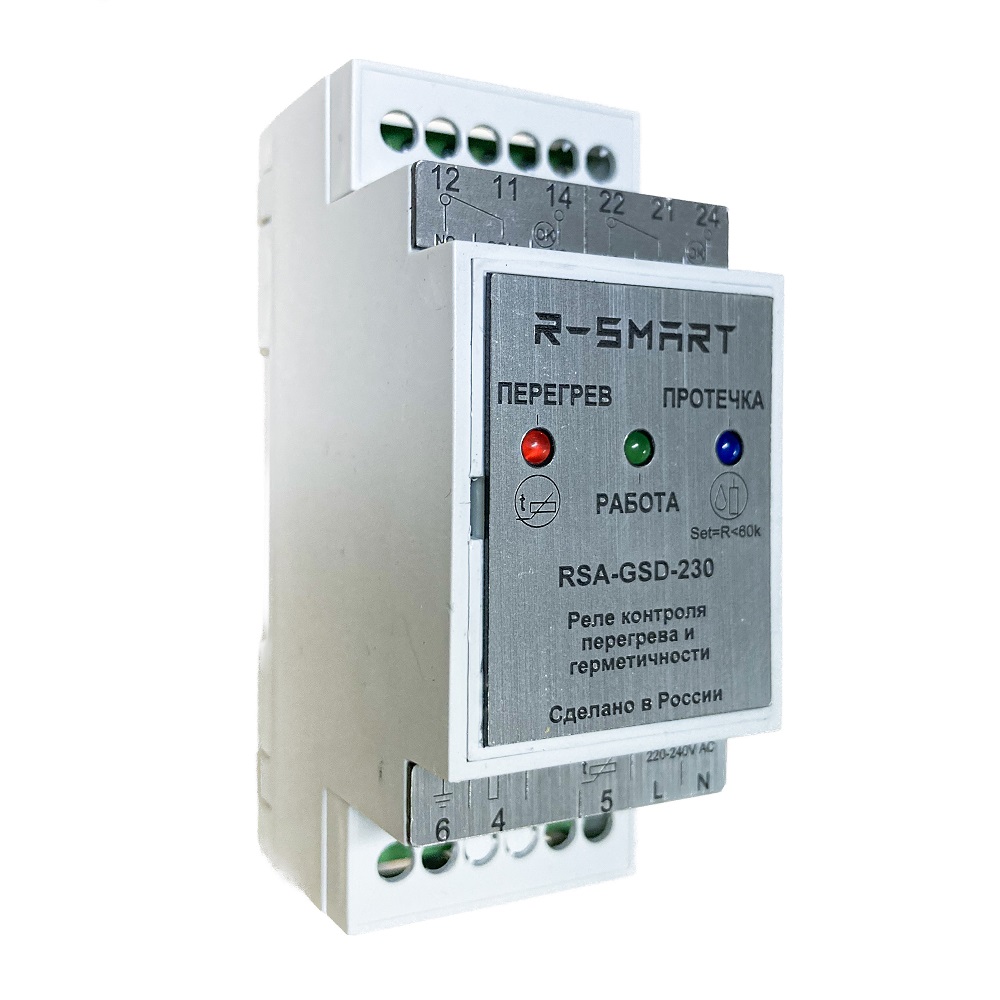

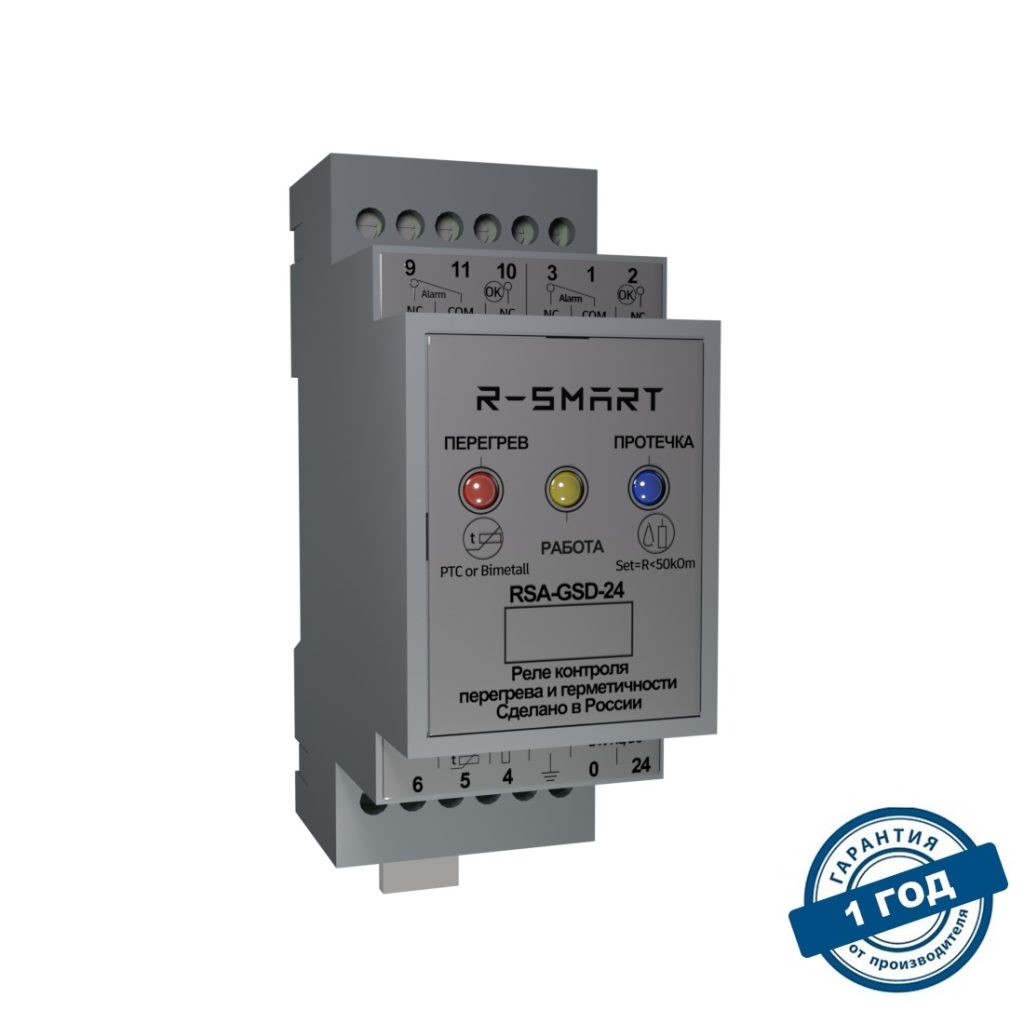

Реле контроля перегрева и герметичности RSA-GSD
1. Назначение реле контроля перегрева и герметичности RSA-GSD
Реле контроля перегрева и герметичности RSA-GSD предназначено для защиты насосов и мешалок китайского производителя GSD от протечки и перегрева.
Аналог реле KL-QJB2 производителя GSD.
2. Подключаемые датчики к реле RSA-GSD:
а) 1 х биметаллическая пластина (термоконтакты) или контакты термистора;
б) 1 х кондуктометрический датчик влажности типа “электрод”.
3. Режимы работы реле RSA-GSD и его характеристики
На передней панели имеется три индикаторные лампы: «Красная» правая для сигнализации аварии “ПЕРЕГРЕВ”, «Зеленая» центральная сигнализация “РАБОТА” реле, «Синяя» для сигнализации “ПРОТЕЧКА”
Напряжение питания: 24 VDC. или 230 VAC
Реле RSA-GSD закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-GSD и RSA-GSD+с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-GSD и RSA-GSD+имеют одинаковое функциональное назначение, одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-GSD+
3.1 Режим работы реле в нормальной ситуации При подаче питания реле включается, об этом сигнализирует лампа “РАБОТА” – светится
постоянно – зеленым цветом. Контактные группы 11-9 и 1-3 при отсутствии аварии – остаются
замкнутыми.
3.2 Режим работы реле в аварийной ситуацииПерегрев:
При увеличении сопротивления PTC термисторов или размыкании термоконтакта, лампа “РАБОТА”
начинает мигать с частотой 10Гц, через 3 секунду контактная группа реле 11-10 замыкается, и
загорается лампа “ПЕРЕГРЕВ”, агрегат останавливается. Протечка: При уменьшении сопротивления между контактами 4-6 до порога R < 50 кОм, лампа “РАБОТА” начинает
мигать с частотой 3 Гц, по истечение 7 секунд контактная группа реле 1-2 замыкается, и загорается
лампа “ПРОТЕЧКА”
Каждая авария фиксируется и требует принудительного сброса. Перед сбросом аварии необходимо
выяснить причину или источник аварии и осмотреть агрегат. Данная функция позволяет продлить срок службы агрегата. Сброс аварии: Сброс аварии “ПЕРЕГРЕВ” и “ПРОТЕЧКА” производится принудительно нажатием кнопки сброс аварии в течение 2сек. (в поставку не входит), которая подключается в разрыв цепи питания реле. ВНИМАНИЕ! при мигании лампе “РАБОТА” сброс аварии не возможен, причина аварии не устранена.
3.3 Преимущества применения реле RSA-GSD для защиты двигателя+ Реле RSA-GSD в отличие от оригинала имеет меньшую стоимость и сроки поставки. + Наличие сертификата соответствия ТР ТС 004 регламенту. + Наличие официальной гарантии на 1 год RSA-RSA-GSD и 3 года RSA-GSD+
5. Комплект поставки
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 V AC/DC или 230V AC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Сертификат на реле RSA-GSD-230

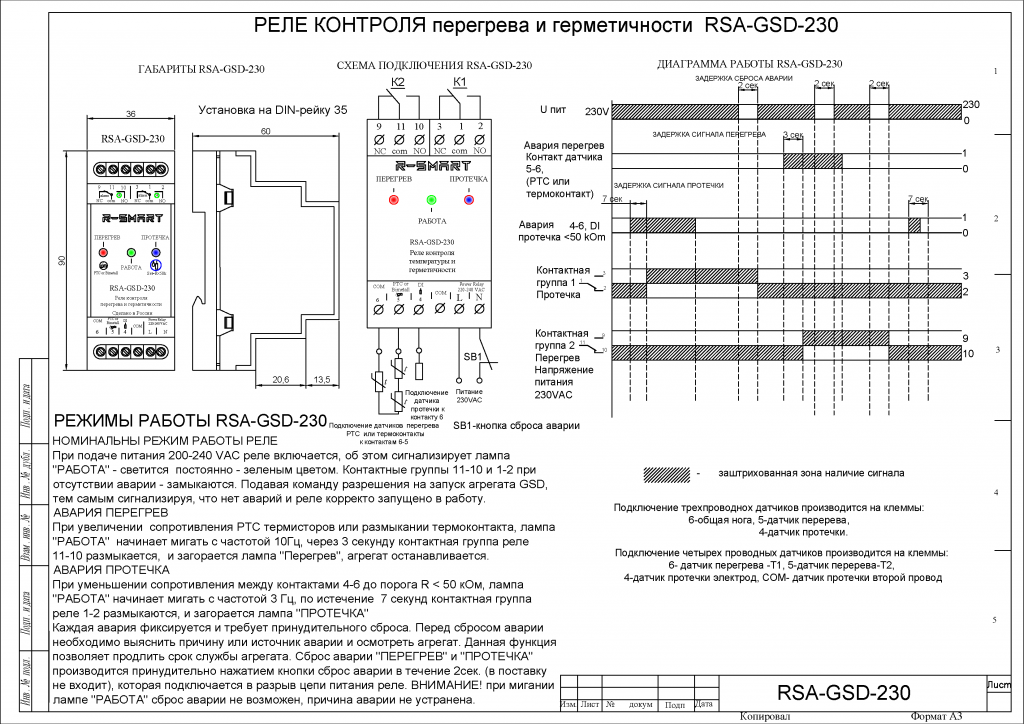

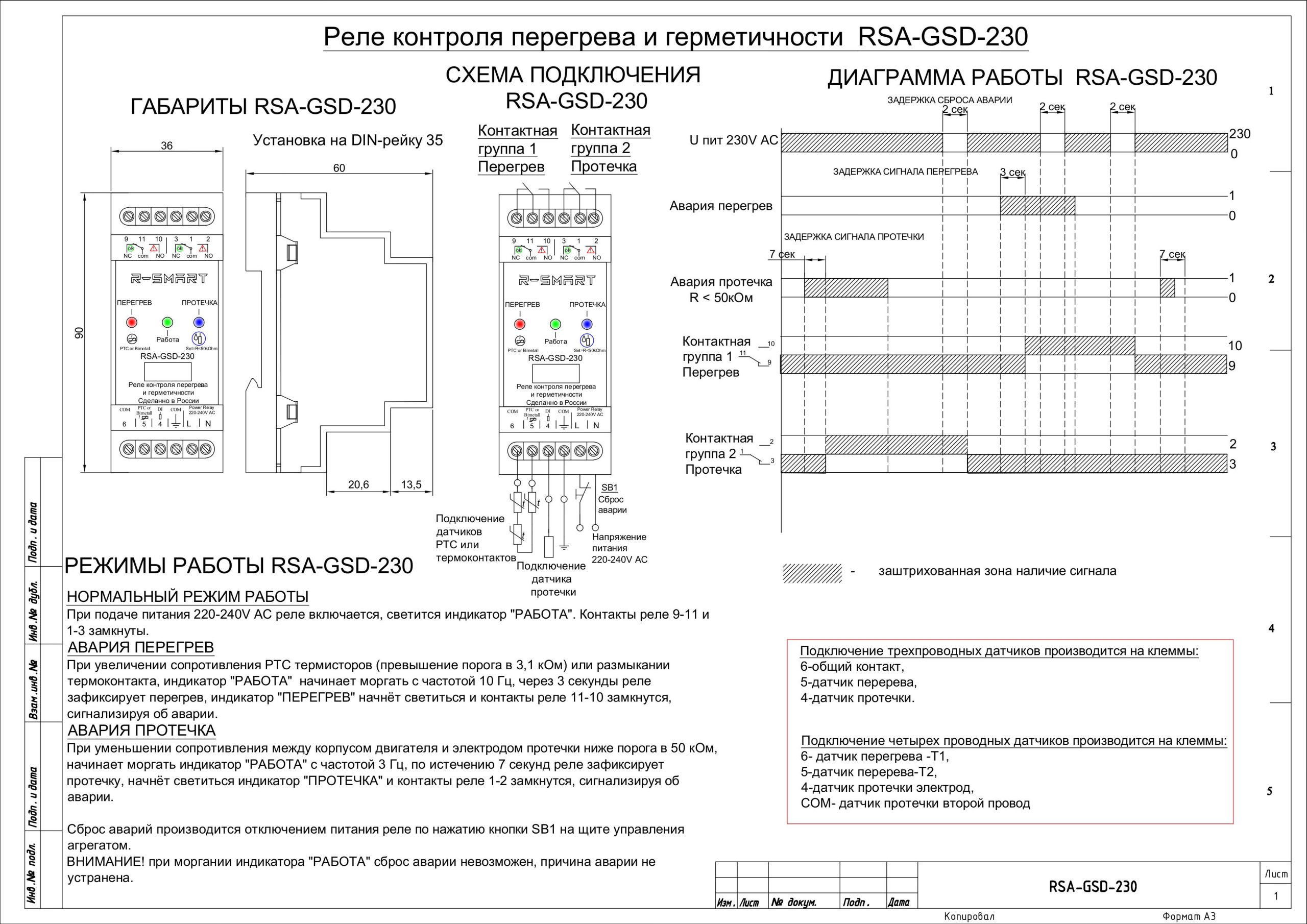

Скачать диаграмму работы и схему подключения RSA-GSD-24

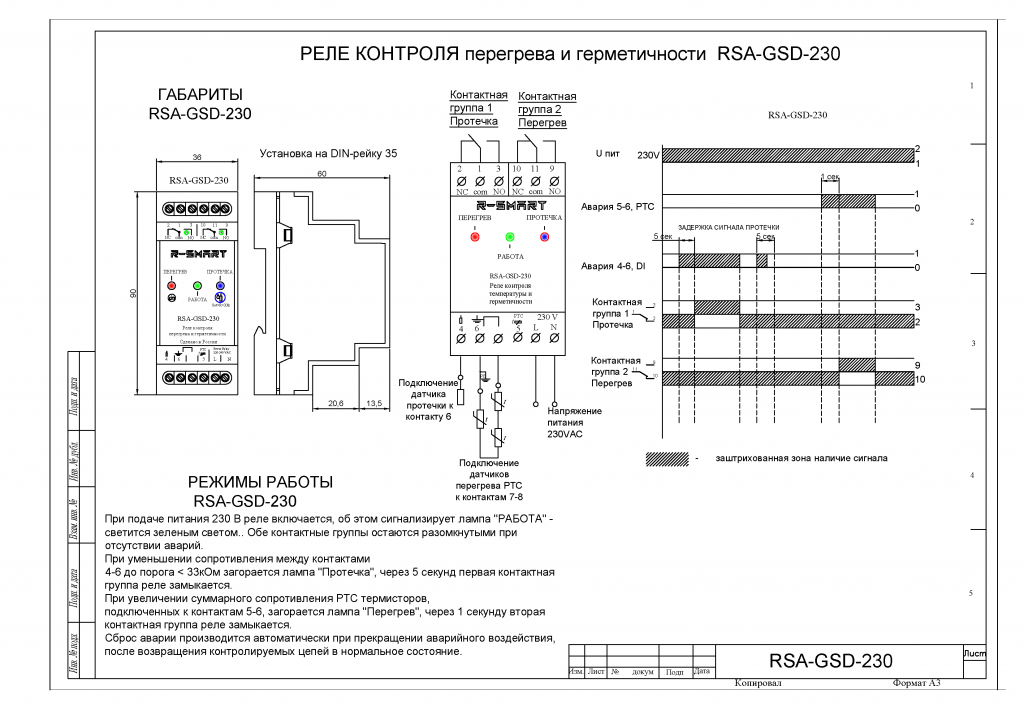

Скачать диаграмму работы и схему подключения RSA-GSD-230
Скачать пример подключения реле RSA-GSD-24
Скачать пример подключения реле RSA-GSD-230
