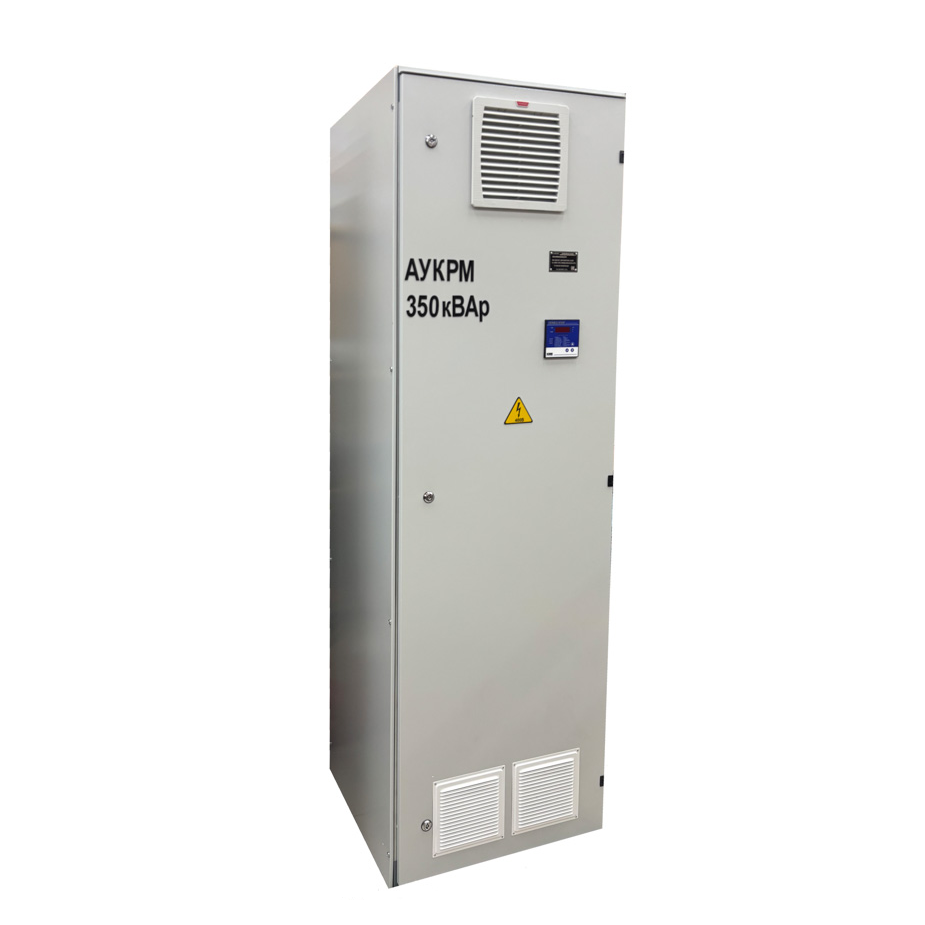

Автоматическая установка компенсации реактивной мощности

1.1. Назначение
Комплектная конденсаторная установка (далее «Установка») предназначена для автоматического регулирования коэффициента мощности в симметричных распределительных сетях трехфазного переменного тока частотой 50 Гц напряжением до 1кВ. Установки предназначены для работы при температурах:
- для категории УХЛ1 интервал температур от -60°С до +40°С,
- для категории У1, У2, У3 интервал температур от -45°С до +40°С, (исключение: интервал температур для КРМФ от -45°С до +30°С, интервал температур для КРМТ(Ф) от -20°С до +30°С)
- для категории УХЛ4 интервал температур от 0°С до +40°С.
Относительная влажность воздуха не более 80% при температуре 25°С. Размещение Установок над уровнем моря не более 1000 м.
1.2. Внимание! В установках реализована защита конденсаторов от высших гармонических составляющих в зависимости от типа применяемых конденсаторов.
- при нелинейном искажении напряжения THDu менее 3%, нелинейным искажением токов THDi менее 5% – стандартный тип конденсаторов.
- при нелинейном искажении напряжения THDu от 3% до 4%,
- при нелинейном искажении токов THDi от 5% до 10% – усиленный тип конденсаторов (серия HD).
- при нелинейном искажениях напряжения THDu от 4% до 7%,
- при нелинейном искажении токов THDi от 10% до 20% – конденсаторы с антирезонансными дросселями.
1.3. Состав
Установки представляют собой ячейки, в которых размещены: аппаратура управления, коммутации, защиты, измерения, сигнализации и силовые косинусные конденсаторы.
В установках КРМФ применяются антирезонансные дроссели для защиты конденсаторов от высших гармонических искажений.
В установках КРМТ(Ф) применяются тиристорные контакторы для быстрой коммутации конденсаторов.
На лицевой панели Установки (для исполнений У1 и УХЛ1 контроллер может размещаться внутри Установки) размещается микропроцессорный регулятор реактивной мощности с индикацией текущего значения косинуса фи, количества включённых ступеней, аварийного режима и возможностью просмотра основных параметров сети и Установки.
Внимание! Завод изготовитель оставляет за собой право вносить изменения в конструкцию Установок, не ухудшающие потребительских свойств. К таким изменениям относятся:
- изменение полной мощности в сторону увеличения от требуемой;
- изменение мощности минимальной ступени регулирования в сторону уменьшения от требуемой;
- увеличение количества ступеней;
- улучшение степени защиты;
- усиление стойкости к климатическим воздействиям.
1.4. Технические данные
Основные технические данные указаны в наименовании типопоминала установки. Смотри п.9 настоящего Паспорта.
Структура условного обозначения:
УКРМ(Т, Ф)-XX-XX(X)-XX-YXX-X
УКРМ(Т, Ф) – (Автоматическая) Установка конденсаторная с регулированием по реактивной мощности, с коммутацией при помощи: без буквы –контакторов, Т – тиристорных ключей, Ф – с антирезонансными дросселями.
XX – Номинальное напряжение
XX(X) – Номинальная мощность, кВ
XX – Минимальная мощность ступени, кВАр
YXX – Климатическое исполнение
X – Категория размещения
1.4.1. Схема электрическая принципиальная (см. последнюю страницу)
1.4.2. Габаритные размеры без учета выступающих частей:
| Размеры, не более | |||
| Мощность | Высота, мм | Глубина, мм | Ширина, мм |
| навесная | |||
| 0 – 10кВар | 400 | 220 | 300 |
| 12-20кВар | 500 | 220 | 400 |
| 25-50 кВар | 650 | 250 | 500 |
| 55-100 кВар | 800 | 250 | 650 |
| 110-150 кВар | 1000 | 300 | 650 |
| 160-250 кВар | 1200 | 300 | 850 |
| напольная | |||
| 160-3000 кВар | 1800 | 440 | 450 |
| 325-400 кВар | 1800 | 440 | 615 |
| 425-475 кВар | 1800 | 440 | 830 |
| 500-600 кВар | 2000 | 640 | 830 |
