Комплект датчиков анализа сточных вод на один аэротенк

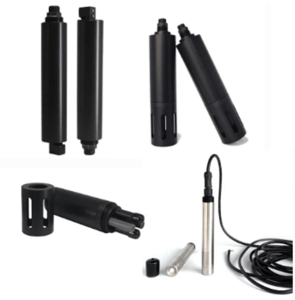

Аналитические решения серии RSA-KIP для мониторинга состава сточных вод
Линейка датчиков RSA-KIP предназначена для непрерывного автоматизированного контроля ключевых гидрохимических показателей в технологических процессах очистки сточных вод. Интеграция данных устройств в системы управления позволяет оптимизировать биологическую и физико-химическую очистку, обеспечивая соблюдение экологических нормативов и снижение эксплуатационных расходов предприятия.
1. RSA-KIP-QT 1.2 – измерение концентрации растворенного кислорода
Датчик RSA-KIP-QT предназначен для прецизионного мониторинга уровня растворенного кислорода в аэротенках.
• Технологическое значение:
Поддержание оптимальной концентрации кислорода необходимо для обеспечения жизнедеятельности аэробных микроорганизмов, ответственных за окисление органических загрязнений.
• Экономический эффект:
Данные датчика используются для автоматического регулирования работы воздуходувных агрегатов. Это исключает избыточную аэрацию, что ведет к существенному сокращению потребления электроэнергии.
2. RSA-KIP-N2+3 1.1 – мониторинг содержания нитратов
Устройство RSA-KIP-N2+3 обеспечивает высокоточное определение концентрации нитратного азота в сточных водах.
• Технологическое значение:
Датчик позволяет оценивать эффективность процесса денитрификации. Контроль данного параметра необходим для предотвращения сброса избыточных биогенных веществ в водоемы, что является обязательным требованием экологического законодательства.
• Функциональность:
Непрерывный мониторинг позволяет своевременно корректировать рециркуляцию активного ила и подачу субстрата в зоны денитрификации.
3. RSA-KIP-AA 1.1 – анализ содержания аммонийного азота
Датчик RSA-KIP-AA применяется для измерения концентрации ионов аммония на различных этапах очистки.
• Технологическое значение:
Аммонийный азот является индикатором первичного загрязнения и высокой токсичности стока. Мониторинг данного показателя позволяет оперативно реагировать на пиковые нагрузки, поступающие на очистные сооружения.
• Взаимосвязь процессов:
Показания датчика используются для управления интенсивностью процесса нитрификации, обеспечивая полную переработку азотистых соединений до безопасных форм.
4. RSA-KIP-BB 1.1 – определение концентрации взвешенных веществ
Прибор предназначен для измерения содержания нерастворенных примесей и концентрации активного ила.
• Технологическое значение:
Датчик обеспечивает контроль работы вторичных отстойников и систем фильтрации. Он позволяет отслеживать вынос взвешенных частиц и оценивать плотность активного ила в технологических резервуарах.
• Практическое применение:
Полученные данные используются для автоматизации процессов удаления избыточного ила и поддержания требуемой прозрачности очищенной воды перед ее сбросом или повторным использованием.
Преимущества применения датчиков RSA-KIP:
- Автоматизация управления – переход от периодического лабораторного анализа к непрерывному мониторингу в режиме реального времени.
- Повышение надежности – конструктивное исполнение датчиков рассчитано на длительную эксплуатацию в химически агрессивных средах с высоким содержанием абразивных частиц.
- Экологическая безопасность – минимизация рисков превышения предельно допустимых концентраций загрязняющих веществ в очищенном стоке.
- Оптимизация ресурсов – точное дозирование реагентов и рациональное управление энергоемким оборудованием на основе фактических показателей состава воды.

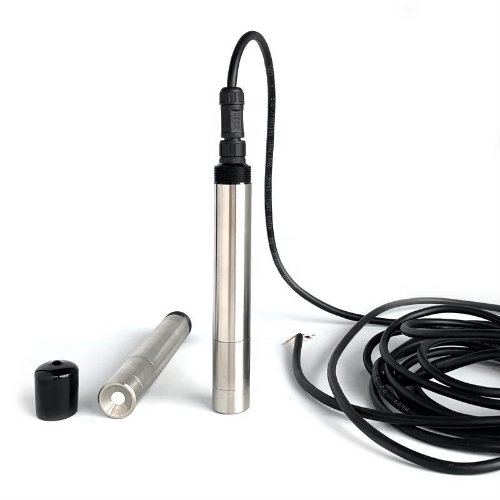

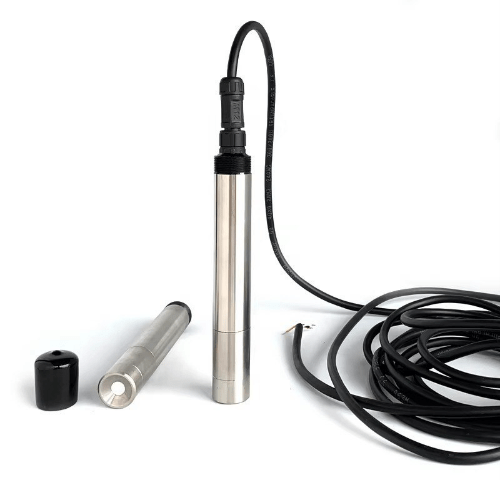

Датчик растворенного кислорода RSA-KIP-QT-10M
Описание
Датчик растворенного кислорода флуоресцентного типа RSA-KIP-QT-10M использует технологию определения времени затухания флуоресценции нового поколения и высокоэффективные флуоресцентные материалы.
Основные преимущества
Датчик растворенного кислорода RSA-KIP-QT-10M не потребляет кислород, нет ограничений по скорости потока, не требуется электролит, не требует обслуживания и калибровки, отсутствуют помехи от сероводорода, имеет превосходную стабильность. Датчик RSA-KIP-QT-10M имеет встроенный датчик температуры с автоматической температурной компенсацией и выход RS485 – возможность работы в сети без контроллера.

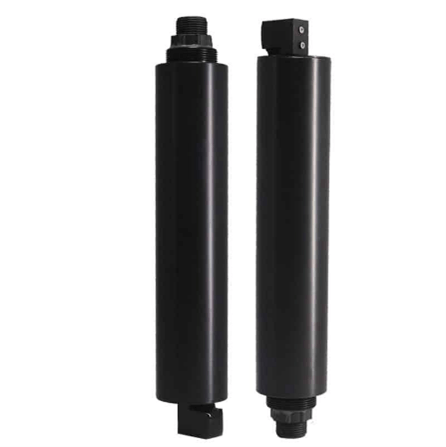

Датчик нитратов RSA-KIP-N2+3-10M
Описание
Датчик нитратов RSA-KIP-N2+3-10M нашей компании не требует использования реагентов, является экологически чистым и может работать в режиме онлайн в реальном времени. Датчик нитратов RSA-KIP-N2+3-10M имеет интегрированный электрод сравнения и может автоматически калибровать датчик по температуре воды.
Основные преимущества
Датчик нитратов RSA-KIP-N2+3-10M может быть установлен непосредственно. По сравнению с традиционными анализаторами нитратов, RSA- RSA-KIP-N2+3-10M более экономичен, экологичен, удобен и быстр. Датчик предотвращает прилипание микроорганизмов, увеличивая межсервисный интервал, и обладает превосходной надежностью. В датчике RS RSA-KIP-N2+3-10M используется выход RS485 с поддержкой Modbus для легкой интеграции.

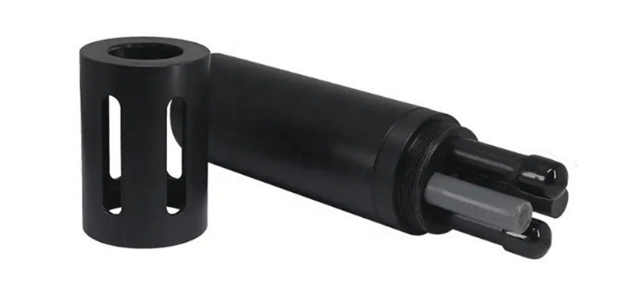

Датчик аммонийного азота RSA-KIP-AA-10M
Описание
Датчик аммонийного азота RSA-KIP-AA-10M нашей компании не требует использования реагентов, является экологически чистым и может работать в режиме реального времени. В нем интегрированы ион аммония, нитрат-ион (опционально), pH-электрод и электрод сравнения, предусмотрена автоматическая компенсация влияния нитрат-ионов (опционально), pH и температуры воды. Может быть установлен непосредственно.
Основные преимущества
По сравнению с традиционными анализаторами аммиачного азота, датчик аммонийного азота RSA-KIP-AA-10M более экономичен, экологичен, удобен и быстр. Датчик RSA-KIP-AA-10M оснащен самоочищающейся щеткой, которая предотвращает прилипание микроорганизмов, увеличивая межсервисный интервал, и обладает превосходной надежностью. В датчике RSA-KIP-AA-10M используется выход RS485 с поддержкой Modbus для легкой интеграции.
Датчик общего количества взвешенных частиц RSA-KIP-BB-10M
Описание
Наш датчик общего количества взвешенных частиц RSA-KIP-BB-10M используют оптоволоконную технологию для обеспечения превосходной повторяемости и стабильности и менее восприимчив к окружающему освещению.
Основные преимущества
Автоматическая очистительная щетка датчика общего количества взвешенных частиц RSA-KIP-BB-10M может эффективно удалять пузырьки воздуха и снижать влияние загрязнений на измерение. Датчик RSA-KIP-BB-10M имеет более длительный межсервисный интервал и сохраняет превосходную стабильность при длительном онлайн-использовании.

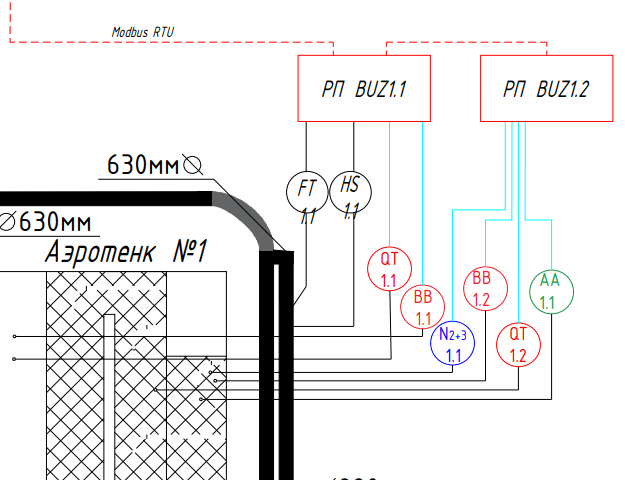

| Комплект системы датчиков и крепления для анализа сточных вод на один аэротенк | ||||||
| Обозначение на схемах | Количество | Что измеряет | Обозначение | Кодировка датчиков | Диапазон измерения датчиков | Цена |
| QT 1.2 | 1 | Растворенный кислород | О2 | RSA-KIP-QT-10M | 0-20 мг/л | По запросу |
| Температура | ͦ С | -50 +50 ͦ С | ||||
| N2+3 1.1 | 1 | Нитраты | NO3 | RSA-KIP-N2+3-10M | 0-1000 мг/л | По запросу |
| Нитратный азот | NO3-N | 0-1000 мг/л | ||||
| Температура | ͦ С | -50 +50 ͦ С | ||||
| AA 1.1 | 1 | рН | рН | RSA-KIP-AA-10M | 4-10 | По запросу |
| Аммоний | NH4-N | 0-100 мг/л | ||||
| Калий | К | 0-1000 мг/л | ||||
| Температура | ͦ С | -50 +50 ͦ С | ||||
| BB 1.1 | 1 | Температура | ͦ С | RSA-KIP-BB-10M | -50 +50 ͦ С | По запросу |
| Мутность (формазин) | ВВ | 0-5000 мг/л | ||||
| Мутность (твердая) | ВВ | 0-5000 мг/л | ||||
| FT 1.1 | 1 | Расход газов | FТ | RSA-KIP-FT | Диапазон расходов (нм3/ч) согласно диаметру трубы | По запросу |
| Комплект для крепления датчиков QT 1.2, N2+3 1.1, AA 1.1 | 3 | – | – | RSA-FLEX-CYH112 | – | По запросу |
| Комплект для крепления датчиков QT 1.2, N2+3 1.1, AA 1.1 | 3 | – | – | RSA-FLEX-CYA112 | – | По запросу |
| HS 1.1 | 1 | – | HS | RSA-HS-DN80 | Клапан согласно диаметру трубы 80 мм (под заказ вариации 150 мм, 200 мм, 500 мм) | По запросу |
| RSA-BUS-RP 1.1 | 1 | – | – | RSA-BUS-RP | – | По запросу |

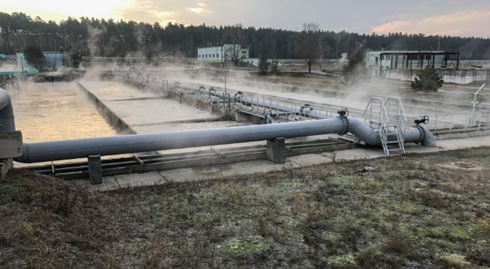

Для сокращения энергопотребления в 5% от текущего потребления на очистных сооружениях, без ухудшения качества очистки сточных вод предусматривается создание автоматизированной системы подачи воздуха на аэротенки нитри-денитрификаторы.
Автоматизация подачи кислорода на аэротенки в мировой практики представляет из себя два независимых автоматических контура управления:
1-ый контур автоматического управления – регулируемая подача воздуха. Автоматизация воздуходувных агрегатов с регулируемой подачей воздуха по сигналу обратной связи от датчика давления в общем коллекторе.
2-ой контур автоматического управления – регулируемые клапана по сигналу обратной связи от датчиков растворенного кислорода и массового расходомера воздуха, установленного перед регулируемым клапаном.
В России на очистных сооружениях канализации, на настоящий день, данное направление считается одним из перспективных мероприятием энергоэффективности, по причине энергоемкости подачи воздуха в аэротенки, как показывает практика данный процесс потребляет до 80% электроэнергии очистных сооружений.
Первый контур управления реализуется по проекту, например, Реконструкции биологических сооружений по Гос. программе. Первый контур управления состоит из регулируемых воздуходувок и датчика давления. Воздуходувки меняют свою производительность по сигналу обратной связи от датчика избыточного давления в общем воздуховоде с диапазоном измерения (0..1 bar, 4..20 мА).
Для реализации второго контура управления применяется система управления поддержания заданной концентрации растворенного кислорода (RSA-BUZ) в аэротенках. Система RSA-BUZ устанавливается, как правило, в существующем здании электрощитовой. Так-же возможно уличное исполнение с установкой непосредственно около аэротенков, данное исполнение выполнено из нержавеющей стали AISI 304 (08Х18Н10) и системы контроля температурно-влажностного режима внутри установки.
Система управления RSA-BUZ оборудована сенсорным дисплеем с диагональю 10 дюймов и включает в себя:
1-го регулирующего клапана воздуха c электроприводом RSA-BUZ-DP-250 (250 Диаметр клапана, для трубы диаметром 300 Ду) клапан устанавливается через диффузоры для ускорения потока;
1-го массового расходомера воздуха RSA-KIP-F300 (300 – длина измерительного штыря) длина штыря выбирается по формуле Du Трубопровода/2 + 200мм. + в проект желательно установить защитный козырек из нержавеющей стали AISI 304 (запрашивается дополнительно на info@r-smart.ru)
2-х датчиков концентрации растворенного кислорода (КРК) с флюоресцентным сенсором типа RSA–KIP–O2 (данный тип датчиков позволяет измерять кислород без обслуживания в онлайн режиме без расходных материалов). Для этого на датчики устанавливается комплект крепления системы очистки сжатым воздуха RSA-KIP-02-OSV (Заказной код системы очистки для датчика КРК RSA-KIP-02-OSV приобретается отдельно);
1-го датчика азота аммонийного типа RSA–KIP–AA (приобретается опционально в зависимости от бюджета проекта)
2-х датчиков взвешенных веществ типа RSA-KIP-BB;
1-го датчика нитритов и нитратов типа RSA-KIP-N2+3 (приобретается опционально в зависимости от бюджета проекта);

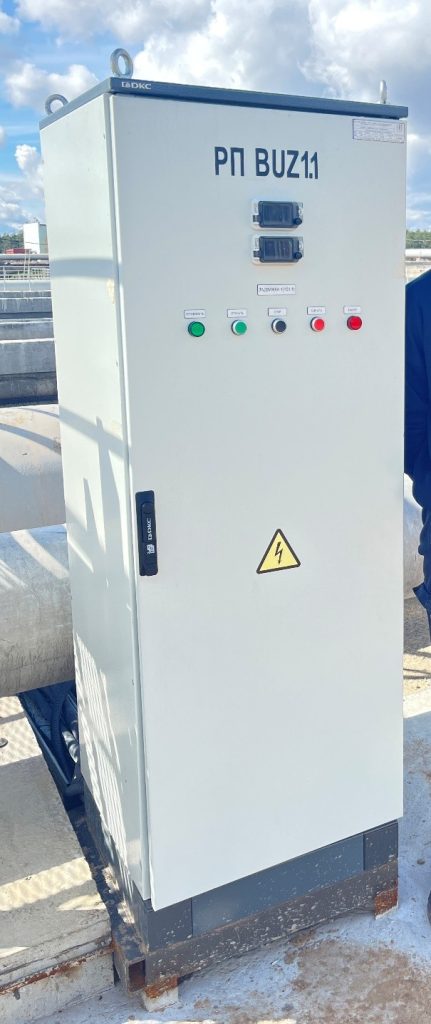

2-х распределительных шкафов из нержавеющей стали RSA–BUZ–RP.
Назначения и цели создания системы
Автоматизированная система управления второго контура (проектируемая) предназначена:
- для устойчивости технологического процесса по поддержанию заданного значения растворенного кислорода в каждом аэротенке, независимо друг от друга;
- для обеспечения энергоэффективности, за счет автоматического поддержания растворенного кислорода в оптимально-допустимом диапазоне, в каждом аэротенке не зависимо от его удаленности от воздуходувной станции и глубины установки аэрационной системы;
- экономии электроэнергии не менее 3% от потребляемой воздуходувной станции в год;
- сбор и обработку аналоговой и дискретной информации, поступающих от датчиков;
- централизованный мониторинг и контроль технологии очистки воды в аэротенках;
- отображение первичной и обработанной информации для операторов;
- дистанционную передачу рекомендации в SCADA систему на снижения уставки по давлению в первом контуре.
- реализацию предупредительной и аварийной технологической сигнализации.
Автоматизированная система управления первого контура (существующая система) предназначена: - для обеспечения технологического процесса по подаче воздуха в аэротенки, путем поддержания заданного давления, в воздушном коллекторе. При реализации второго контура управления. Первый контур рекомендуется перевести в режим АВТО.
Основные положения и технические решения
Передача данных от RSA-BUZ к групповому шкафу автоматики (ША) установленного в существующей электрощитовой выполнить коммуникационным кабелем по протоколу Modbus. В ША устанавливается ПЛК для передачи данных в существующую SCADA-систему. КИПиА и регулирующие электроклапана уличного исполнения и монтируются непосредственно на аэротенках. Приборы КИПиА имеют степень защиты IP68. Электропривода для клапанов имеют степень защиты не ниже IP67. В системе RSA-BUZ устанавливается в качестве человеко-машинного интерфейса сенсорная панель оператора 10 дюймов. Панель оператора отображает вновь устанавливаемые регулируемые электроклапана их состояние и текущие показания массового расхода воздуха в Нм3/ч в регулируемом аэротенке и концентрацию растворенного кислорода мг/л. В шкафах BUZ предусмотрена смена уставки, как с дисплея, так и дистанционно из диспетчерской. Логика поддержания заданной уставки концентрации кислорода (пид-регулятор) по сигналу обратной связи от датчика кислорода установленного на выходе регулируемого аэротенка реализована непосредственно в ПЛК установленного в шкаф управления RSA-BUZ. Система RSA-BUZ поставляется в комплекте с регулируемыми клапанами и с предустановленным ПО. Шкафы управления агрегатов и исполнительных механизмов должны поставляться комплектно с оборудованием в соответствии с СП 32.13330.2012.
К шкафам управления должны прилагаться паспорт и инструкция по эксплуатации, содержащая:
- сквозную таблицу сигналов и состава баз данных;
- перечень аварийных и технологических сообщений объекта управления;
- описание работы устройства;
- эскизы мнемосхем управления с описанием основных меню;
- структуру и описания работы агрегата.
