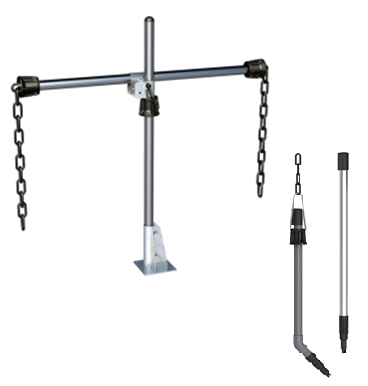

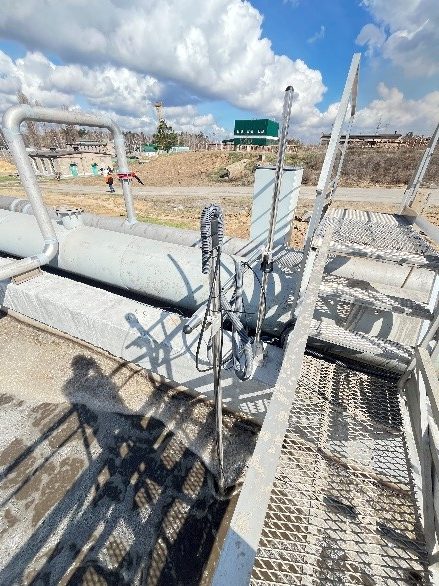

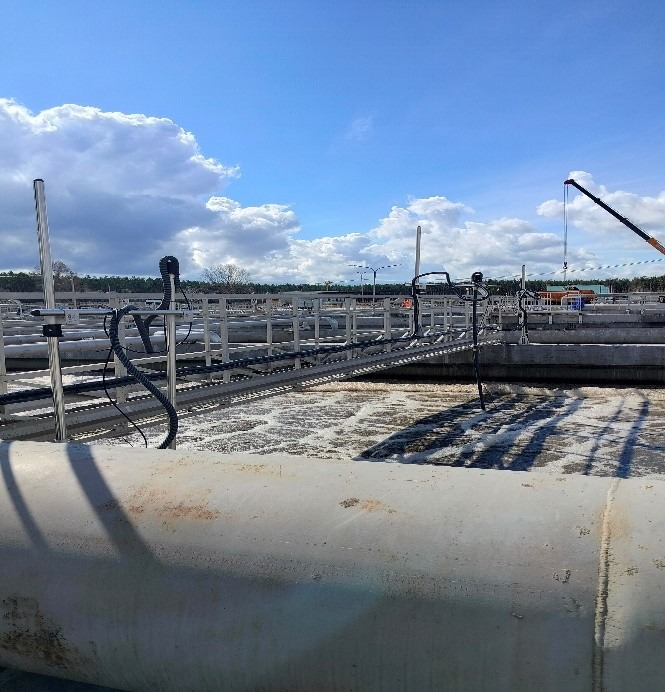

Система крепления датчиков RSA-Flexdip

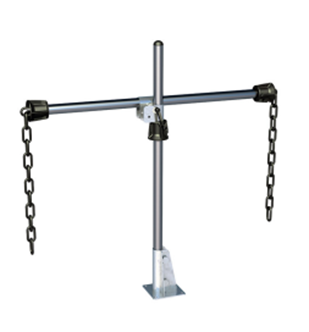

Погружная арматура – RSA-Flexdip CYН112

Назначение

• Держатель для арматуры разработан для использования в секторе водоотведения. CYH112 представляет собой модульный держатель для датчиков и арматуры, устанавливаемых в открытых бассейнах, каналах и резервуарах.
• Использование прибора не по назначению представляет угрозу для безопасности людей и всей системы измерения и поэтому запрещается.
• Изготовитель не несет ответственности за повреждения в результате неправильной эксплуатации прибора

Конструкция прибора

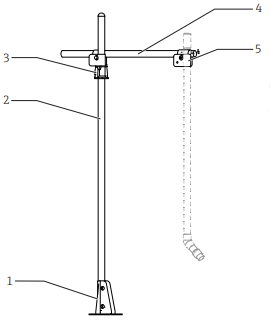

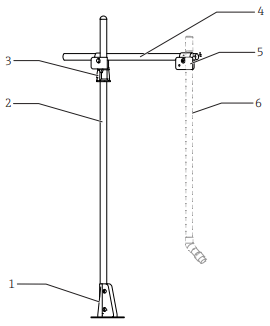

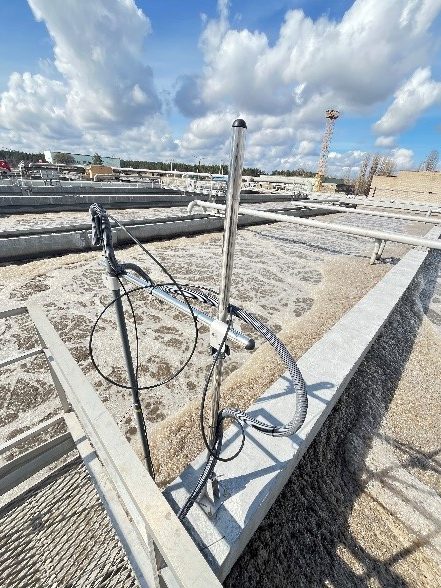

Пример смонтированного держателя CYH112

1. Основание
2. Главная труба
3. Многофункциональное зажимное кольцо
4. Поперечная труба
5. Перекрестный зажим
6. Погружная труба арматуры CYA112

Погружная арматура для промышленной и муниципальной водоочистки и водоотведения – RSA-Flexdip CYA112

Назначение

• CYA112 – модульная арматура для датчиков, устанавливаемых в открытых бассейнах, каналах и резервуарах в условиях отсутствия давления.
• Арматура предназначена для использования исключительно в жидкой среде.
• Использование прибора не по назначению представляет угрозу для безопасности людей и всей системы измерения и поэтому запрещается.
• Изготовитель не несет ответственности за повреждения в результате неправильной эксплуатации прибора.

Конструкция изделия

Арматура CYA112 без поплавка (слева) с поплавком (справа)

1. Многофункциональное зажимное кольцо
2. Погружная трубка
3. Кронштейн
4. Поплавок

Полная измерительная система состоит из следующих компонентов:

• Арматура CYA112;
• Держатель CYH112;
• Промышленный контроллер, например, RSA-KIP-PLC4-230;
• Датчик, например, RSA-KIP-QT-10M

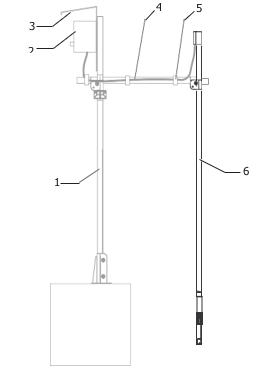

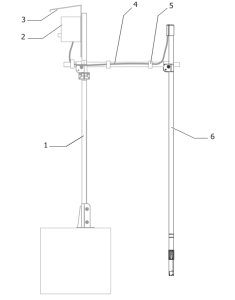

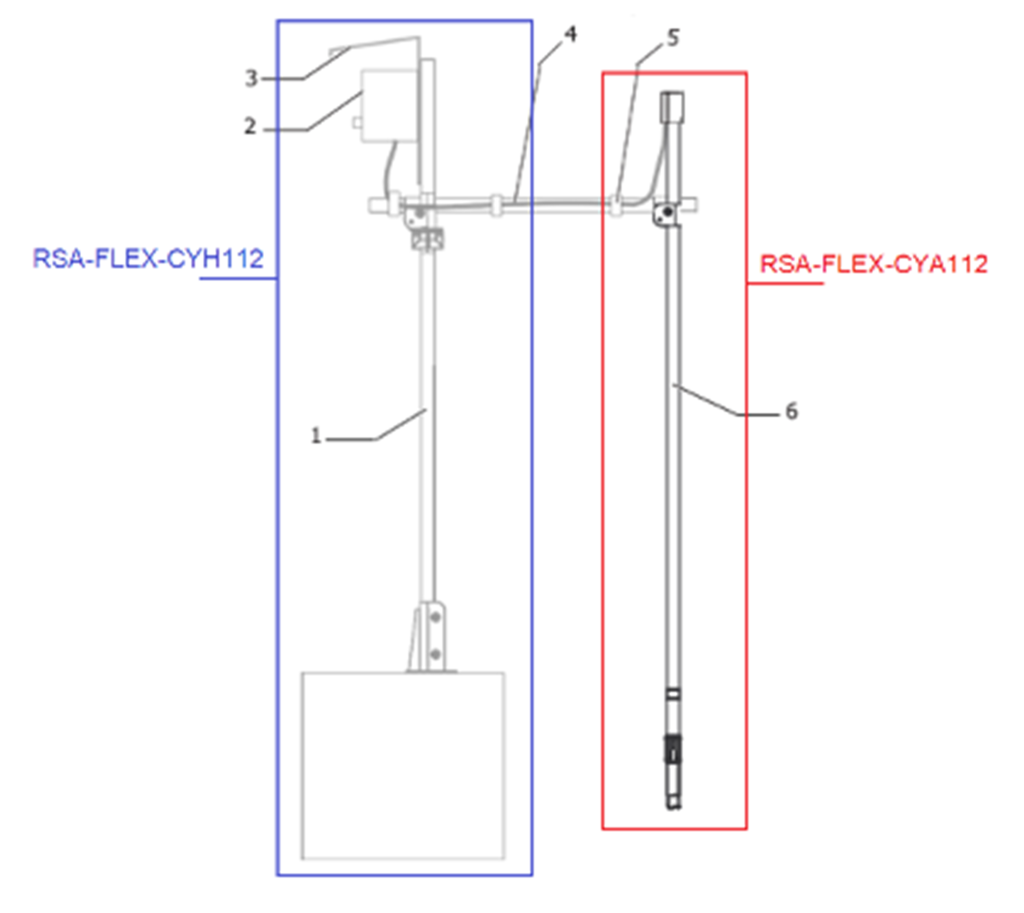

Измерительная система с арматурой CYA112:

1. Основная трубка держателя CYH112
2. Преобразователь
3. Защитный козырек
4. Поперечная трубка держателя CYH112
5. Кабельные стяжки
6. Арматура CYA112

Исполнения

Арматура состоит из следующих компонентов:

• погружная трубка;
• соединительная трубка (для датчика);
• переходник датчика;
• быстродействующий фиксатор;
• аксессуары.

Монтаж и установка арматуры осуществляются с учетом условий окружающей среды. Обратите внимание на следующие указания.

• Стандартное исполнение

Наружный диаметр погружной трубки составляет 40 мм (1,6 дюйм). Эта трубка используется для фиксированного монтажа или с маятниковым держателем. (Маятниковый держатель является частью системы держателей арматуры CYH112.)

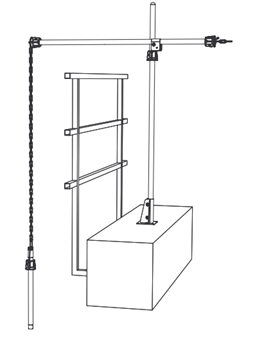

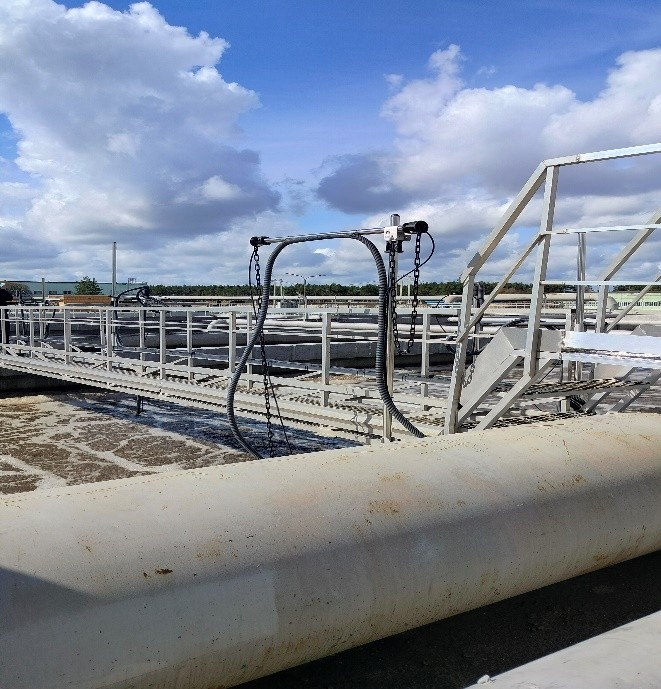

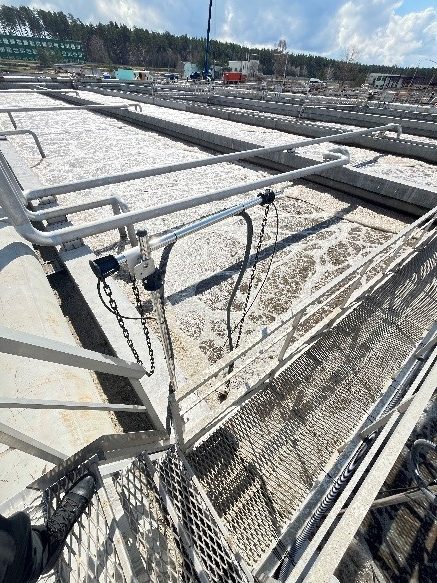

• С цепным держателем

Погружная трубка подвешивается к цепи сверху путем зацепления за многофункциональное зажимное кольцо и кронштейн из нержавеющей стали. (Цепь является частью системы держателей арматуры CYH112.)

• С поплавком

Погружная трубка (из ПВХ) оснащается поплавком. В сочетании с маятниковым держателем поплавок используется при переменном уровне воды. (Маятниковый держатель является частью системы держателей арматуры CYH112.) Система держателей арматуры CYH112 идеально пригодна для использования с этой арматурой и была специально разработана для нее.
