Шина заземления RSA

Линейка шин RSA-Cu-PE создана для организации главной заземляющей шины (ГЗШ) и защитного заземления внутри распределительных щитов и шкафов автоматики. Это необходимый элемент системы безопасности. Вы получаете полностью готовое к установке медное изделие, не требующее сверловки, нарезки и подбора крепежа.

Ключевое инженерное преимущество данной серии — отсутствие изоляторов в конструкции и нетипичная форма профиля, благодаря которой подключаться к шине можно не только на горизонтальных, но и на вертикальных участках. Такой подход решает сразу две задачи: во‑первых, вы экономите полезное пространство внутри корпуса, что критично при плотной компоновке оборудования. Во‑вторых, отпадает необходимость вести отдельный проводник от шины на монтажную панель: контакт с корпусом осуществляется непосредственно через болтовое крепление, гарантируя непрерывность цепи заземления.

В основе каждой шины — пластина из высококачественной электротехнической меди. Мы предусмотрели три варианта пропускной способности, чтобы вы могли подобрать модель точно под нагрузку, не переплачивая за избыточные параметры: на 275/340/500/700 А. Линейка включает исполнения с разным количеством отверстий для присоединения, что позволяет гибко подключать необходимое количество кабельных линий.

Каждая шина RSA — это готовый монтажный комплект. Вы получите саму медную шину, подобранный набор для болтового соединения и специальную наклейку «PE» с жёлто-зелёной маркировкой, соответствующей стандарту. Вам остаётся только закрепить её внутри щита.

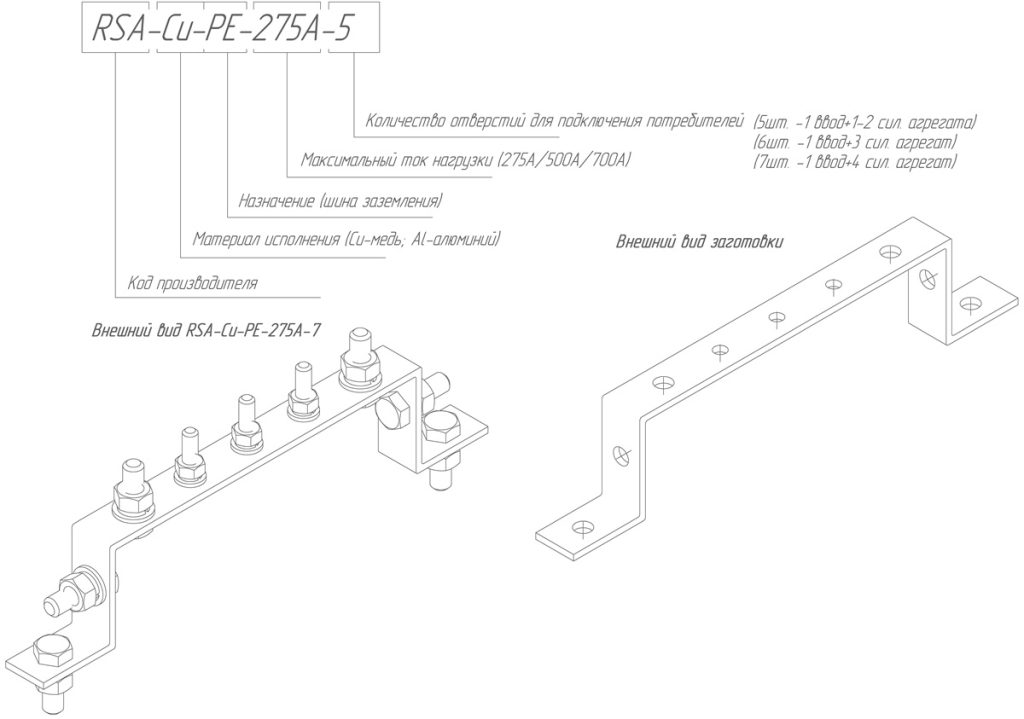

За точными геометрическими параметрами — толщиной пластины, шагом и диаметром крепёжных отверстий — обращайтесь к прилагаемой технической документации. Чертежи дают исчерпывающую информацию по размерам, позволяя безошибочно выбрать посадочное место под конкретную модель из линейки.
