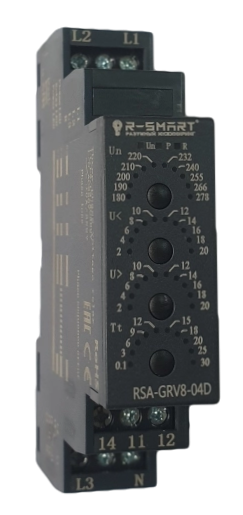

Реле контроля напряжения для 4-х проводной сети RSA-GRV8-04D
Реле контроля напряжения для 4-х проводной сети предназначено для защиты электропотребителей в трехфазной сети с N-проводником.
| Код для заказа | Наименование | Стоимость |
|---|---|---|
| RSA-GRV8-04D | Реле контроля напряжения для 4-х проводной сети RSA-GRV8-04D | Стоимость 1800р с НДС |
| Сделать заказ |
Характеристика
| Клемы мониторинга | L1-L2-L3-N |
| Клемы подачи питания | L1-L2-L3-N |
| Номинальная частота питания | 45HZ-65HZ |
| Допуск по напряжению | -15%~ + 10% |
| Индикатор питания | Зеленый светодиод |
| Индикатор реле | Красный светодиод |
| Диапазон времени переключения | 0.1S-30S |
| Настройка времени | Кнопка |
| Отклонение по времени | 0.1% |
| Точность повторения | <1% |
| Температурный коэффициент | 0.05%/°C, at=20°C (0.05%/°F, = 68°F) |
| Выходной контакт | 1*SPDT |
| Номинальный ток | 1*10A |
| Механический ресурс | 10 000 000 срабатываний |
| Электрический ресурс | 100 000 срабатываний |
| Температура окружающей среды | -20… +60 °C / -40 … +85 °C |
| Способ монтажа | DIN-рейка EN/IEC 60715 |
| Степень защиты IP | IP20 |
| Длина зачистки | 7mm (0.28in) |
| Высота установки | <2200m |
| Уровень загрязнения | 2 |
| Максимальный размер кабеля | сечение 0.5-2.6mm2, затяжка клемм 0.4N·m |
| Размер | 90mm* 18mm*64mm |
| Вес | Около 90 г |
| Стандарты | GB/T 14048.5, IEC60947-5-1, EN6812-1 |
* Приведенная выше информация может быть изменена без предварительного уведомления.
Пример настройки

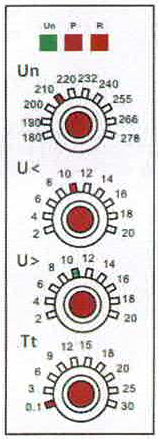

- Входное напряжение: 210V
- Перенапряжение (Overvoltage): 210V*(1+10%)
- Пониженное напряжение (Undervoltage): 210V* (1-11%)
- Задержка по времени: 0.1s
- Асимметрия: 8%

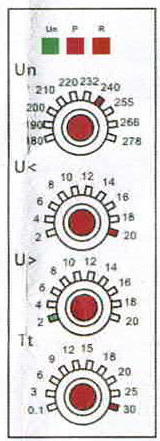

- Входное напряжение: 240V
- Перенапряжение (Overvoltage): 240V*(1+20%)
- Пониженное напряжение (Undervoltage): 240V* (1-3%)
- Задержка по времени: 30s
- Асимметрия: 8%
Инструкции по настройке параметров изделия
1. Войдите в режим настройки параметров
Для установки новых параметров нажмите и удерживайте кнопку, пока светодиод не начнет мигать.
2. Подтвердите новые параметры
После установки желаемых параметров нажмите и удерживайте кнопку, пока светодиод не перестанет мигать.
3. Сделайте параметры эффективными (Make Parameters Effective)
Для активации новых параметров выключите и снова включите устройство. После повторного включения обновленные параметры вступят в силу.
Подключение

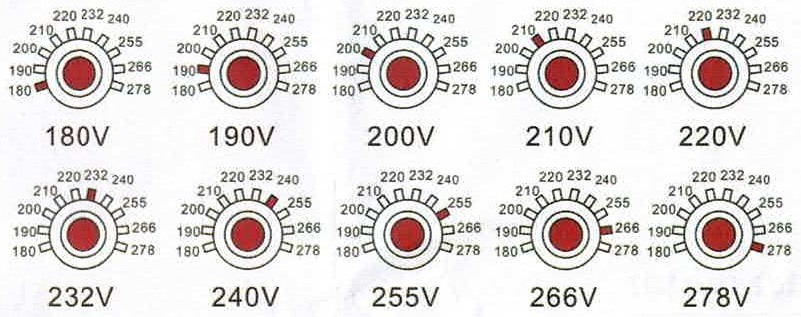

Настройка диапазона входного напряжения

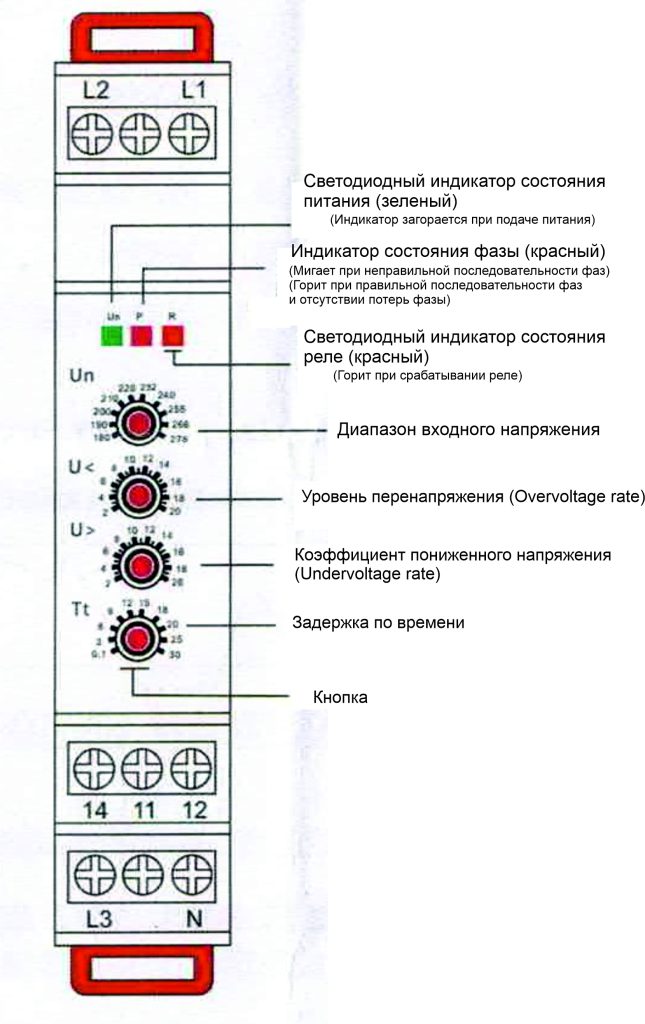

Функциональная схема
Последовательность фаз и потеря фазы
Пониженное и повышенное напряжение
Асимметрия напряжения
Настройка верхнего/нижнего предела напряжения (двухцветная)
Настройка задержки по времени
