Шинный мост RSA

Шинный мост RSA — это готовое трёхфазное токораспределительное устройство, которое обеспечивает надёжное и аккуратное подключение нагрузки. Изделие превращает ввод питающего кабеля в чётко организованную точку распределения, избавляя от необходимости компоновать отдельные шины и изоляторы на месте.

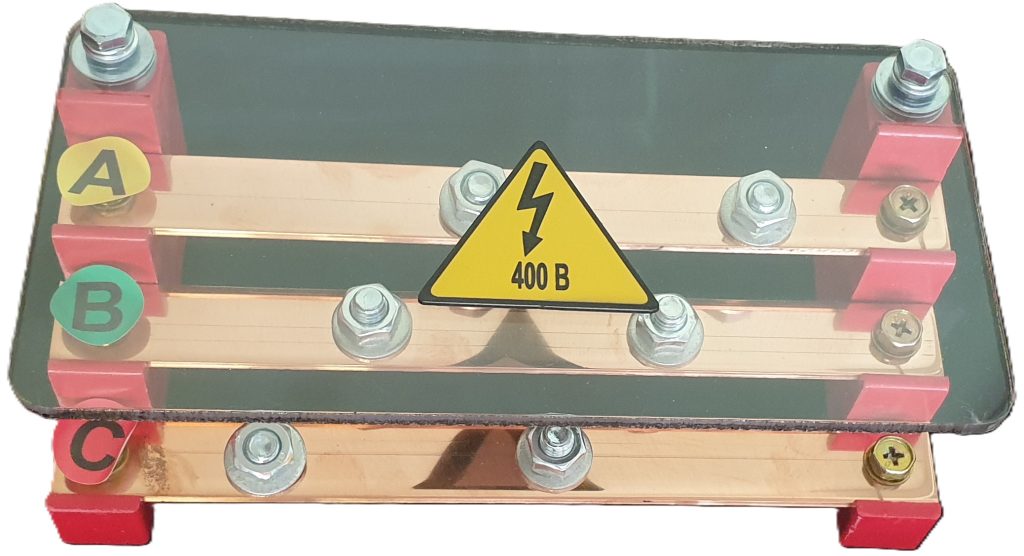

В основе конструкции — три фазные медные шины A, B, C, закрепляемые на ступенчатых изоляторах. Такая компоновка экономит место внутри корпуса и гарантирует надёжную изоляцию фаз как между собой, так и от заземлённой панели. Сверху токоведущие части закрываются прозрачным оргстеклом: оно защищает персонал от случайного прикосновения, но при этом оставляет полный визуальный контроль за состоянием контактов и кабельных наконечников.

Каждая фаза рассчитана на два болтовых присоединения — одно для питающего кабеля, второе — для отходящей линии нагрузки. Болтовой зажим обеспечивает стабильное контактное усилие, гарантируя надёжный электрический контакт без усложнения монтажа.

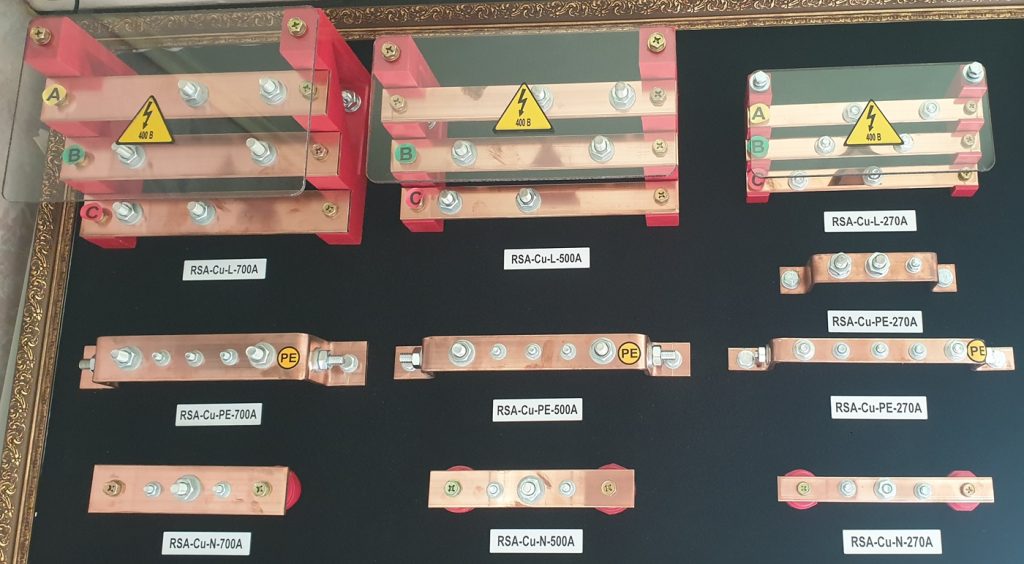

В комплект поставки входят: три медные шины A, B, C номинальным током 275, 500 или 700 А, ступенчатые изоляторы, защитное оргстекло, полный набор болтов для подключения кабелей и предупреждающий шильдик из двухкомпонентного пластика «Осторожно! Высокое напряжение» (жёлтый треугольник с молнией).

За точными геометрическими параметрами — толщиной пластины, шагом и диаметром крепёжных отверстий — обращайтесь к прилагаемой технической документации. Чертежи дают исчерпывающую информацию по размерам, позволяя безошибочно выбрать посадочное место под конкретную модель из линейки.
