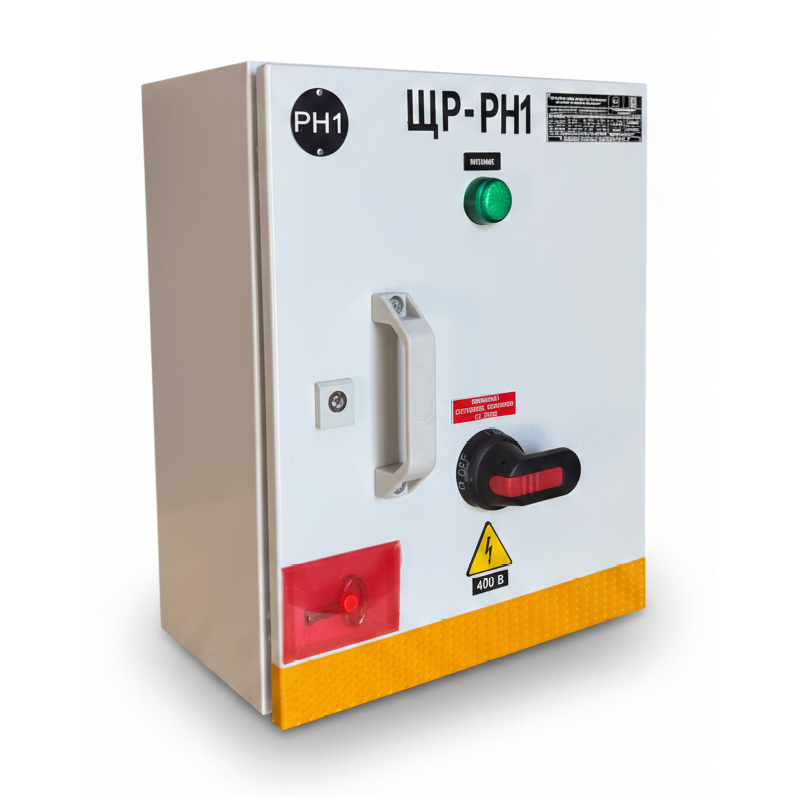

Щит распределительный ЩР-РН1 (Рудничное нормальное исполнение)

Назначение

Щит распределительный серии ЩР-РН1 предназначен для приема и распределения электрической энергии трехфазного переменного тока в сетях с глухозаземленной нейтралью, а также для защиты линий при перегрузках, коротких замыканиях и утечках тока на землю. Данная модель (РУДНИЧНОЕ НОРМАЛЬНОЕ ИСПОЛНЕНИЕ) разработана для использования в подземных выработках рудников и шахт, не опасных по газу (метану) и угольной пыли, а также на поверхности.

Особенности конструкции:

Корпус выполнен из металла с защитным покрытием.
Эргономичный дизайн позволяет легко монтировать щит на стену.
Яркая маркировка облегчает эксплуатацию и обслуживание.

Функционал

Зеленый индикатор питания показывает состояние сети.
Красный переключатель аварийного отключения защищает персонал.
Предупреждение о высоком напряжении подчеркивает необходимость соблюдения техники безопасности.

Щит отличается повышенной механической прочностью, высокой степенью защиты от внешних воздействий и продуманной эргономикой для удобства монтажа и обслуживания в сложных условиях. подходит для промышленных предприятий, требующих надежного электроснабжения.

Конструктивные особенности и преимущества

Рудничное исполнение (РН1): Оборудование полностью соответствует жестким отраслевым стандартам безопасности для горнодобывающего сектора. Конструкция минимизирует риски механических повреждений и попадания пыли/влаги внутрь корпуса.
Безопасное обслуживание: Корпус оснащен массивным наружным выключателем-разъединителем цепи. Прямо над рукояткой расположена предупреждающая надпись «Внимание! Открывать отключив от сети», что исключает случайный доступ персонала к токоведущим частям под напряжением.
Повышенная видимость в подземных условиях: Нижняя часть лицевой панели снабжена широкой светоотражающей лентой желтого цвета, что делает шкаф легко заметным в условиях слабой освещенности или запыленности шахтных выработок.
Антивандальный замок: Дверца шкафа запирается на спецзамок. Для удобства эксплуатации на лицевую панель вынесен защитный карман со специальным ключом, зафиксированный на гибком поводке.
Удобство монтажа: Прочная эргономичная пластиковая ручка на дверце обеспечивает удобство открытия и фиксации при обслуживании.

Технические характеристики

Параметр	Значение
Маркировка исполнения	РН1 (Рудничное нормальное)
Номинальное рабочее напряжение (Uном)	400 В (380 В) / 230 В
Номинальная частота	50 Гц
Род тока	Переменный (AC)
Номинальный ток шкафа (Iном)	До 4000 А (или укажите конкретный номинал под заказ)
Степень защиты корпуса	IP54 / IP65 (в зависимости от требований заказчика)
Материал корпуса	Сталь с высокопрочным порошково-полимерным покрытием
Цвет	RAL 7035 (Светло-серый)
Производитель	ООО «Р-СМАРТ»

Комплектация и структура заказа

В базовый комплект поставки щита ЩР-РН1 входит:

Шкаф ЩР-РН1 в сборе с внутренним коммутационным оборудованием.
Комплект ключей в защитном кармане.
Паспорт изделия и руководство по эксплуатации.
Сертификат соответствия.

По индивидуальному техническому заданию заказчика возможно изменение номинальных токов вводных и отходящих аппаратов, установка приборов учета, аппаратов защиты от утечек тока (АЗУР / РУП) и дополнительных светосигнальных индикаторов на дверцу шкафа.
