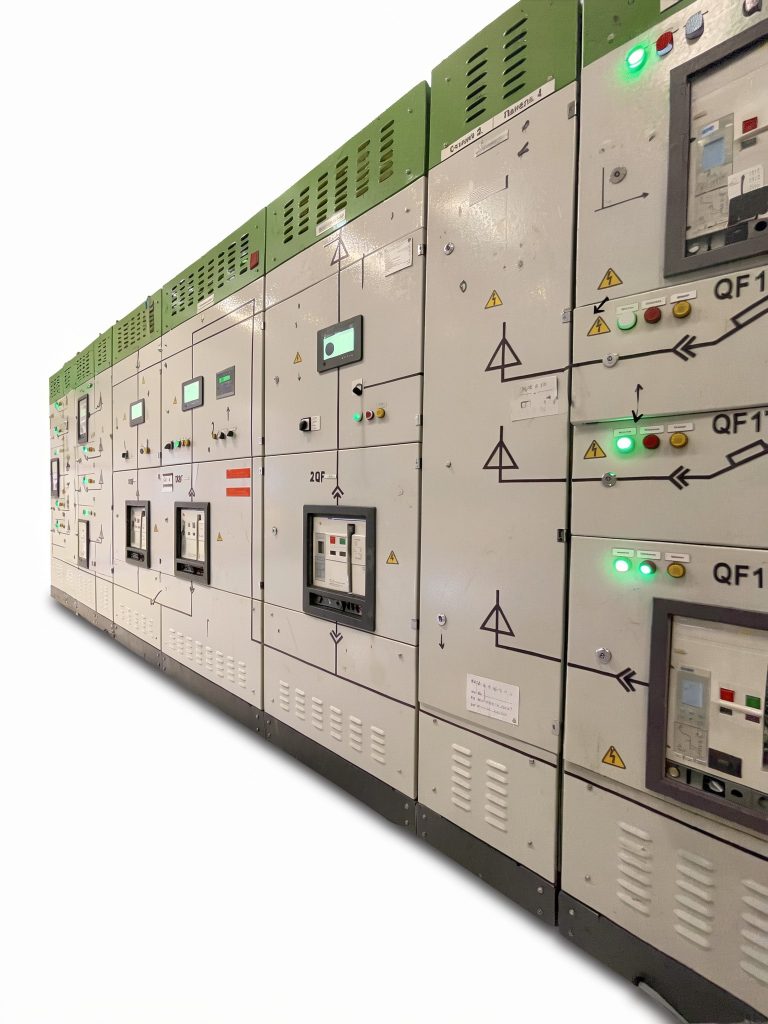

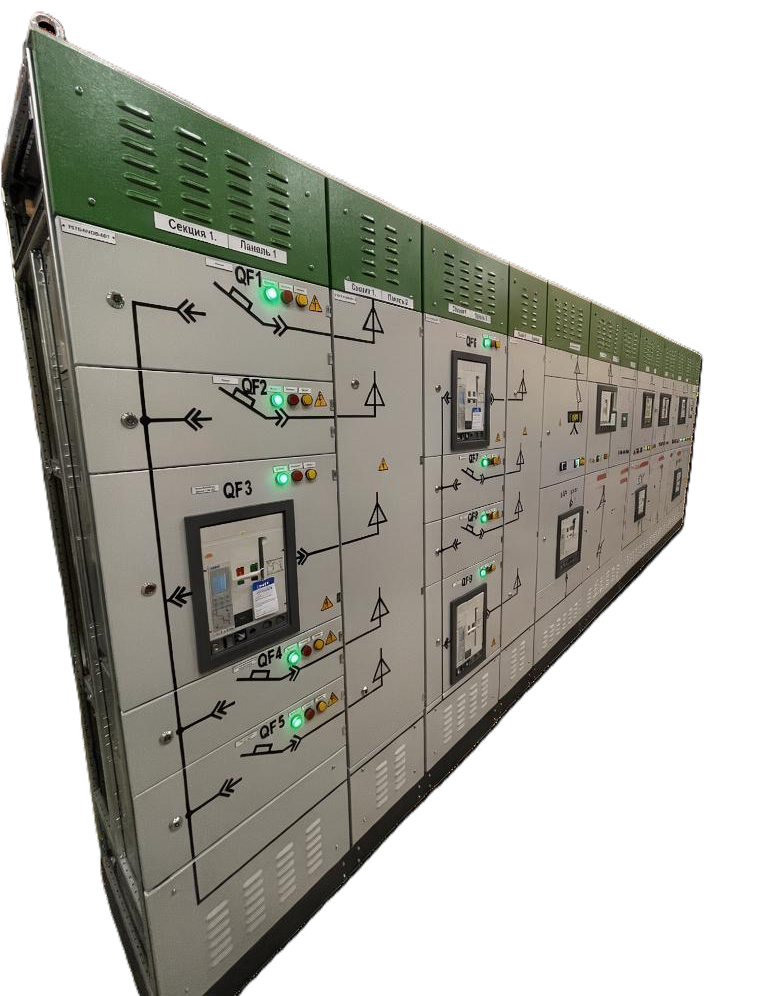

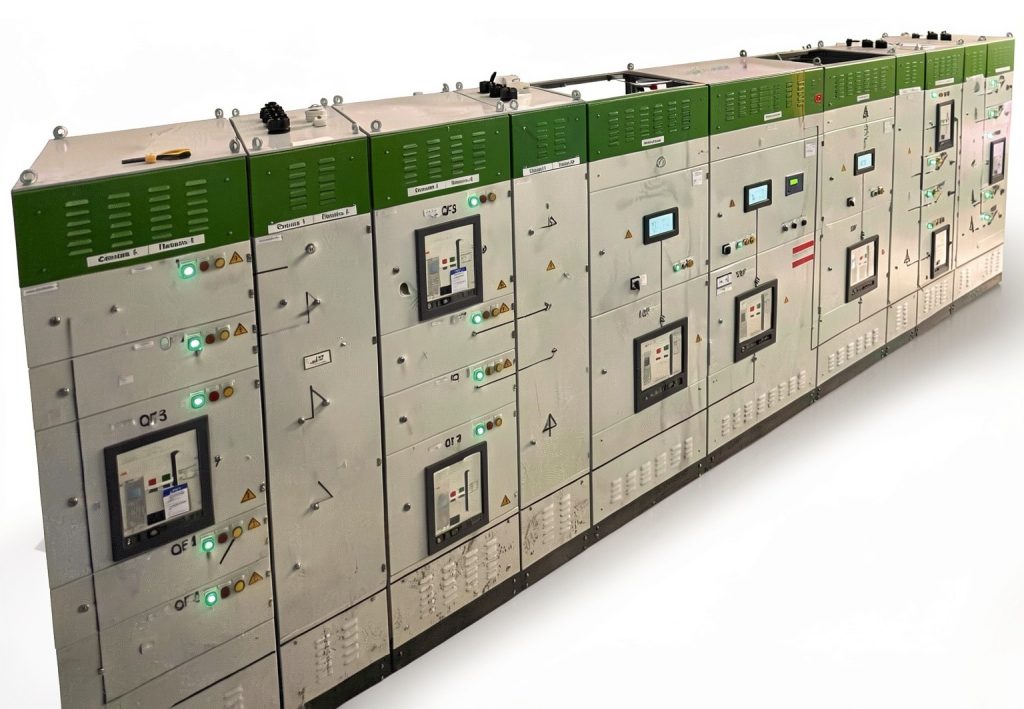

РУНН до 1.0 кВ с секционированием 2а; 2b; Зa; Зb; 4a; 4b по ГОСТ IEC 61439-2-2015

1. Общее описание и назначение

Распределительное устройство низкого напряжения (РУНН) — это комплектное устройство, предназначенное для приема, учета и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением до 1 кВ (наиболее распространенный класс — 0,4кВ/0,23кВ). РУНН является ключевым элементом системы электроснабжения, обеспечивающим надежное и безопасное питание конечных потребителей.

Устройство может применяться как в составе комплектных трансформаторных подстанций (КТП), так и в качестве самостоятельного изделия на промышленных, инфраструктурных, сельскохозяйственных и жилых объектах.

2. Основные функции

Прием и распределение электроэнергии: Передача электроэнергии от ввода (трансформатора или генератора) к отходящим линиям, питающим различные группы потребителей.

Защита электрических сетей: Обеспечение комплекса защит от перегрузок, коротких замыканий (межфазных и однофазных) и импульсных перенапряжений для предотвращения аварий и повреждения оборудования.

Учет и контроль параметров: Ведение коммерческого и технического учета электроэнергии, измерение и мониторинг основных параметров электрической сети (ток, напряжение, мощность).

Коммутация цепей: Осуществление оперативных включений и отключений как в ручном, так и в автоматическом режиме.

Обеспечение бесперебойности (опционально): При наличии блока автоматического ввода резерва (АВР) обеспечивает автоматическое переключение на резервный источник питания при пропадании напряжения на основном вводе.

3. Технические характеристики и конструктивные особенности

Номинальное напряжение: 0,4кВ/0,23кВ или до 1000 В переменного тока.

Номинальный ток: варьируется в широком диапазоне от 25 А до 3200 А, в зависимости от мощности подстанции и количества отходящих линий.

Конструкция: представляет собой каркасную сварную конструкцию из листовой стали. Может состоять из одного или нескольких соединенных между собой шкафов (панелей), образуя линейную, Г-образную или П-образную компоновку.

Степень защиты по ГОСТ 14254 от прикосновения к токоведущим частям в местах, доступных прикосновению и от попадания посторонних твердых тел при закрытой дверце от IP20 до IP67.

Климатическое исполнение: УХЛ1, УХЛ2, УХЛ3, У.3, УХЛ4, УХЛ5 по ГОСТ 15150 и ГОСТ 15543.1. Диапазон рабочих температур от -45°C до +40°C.

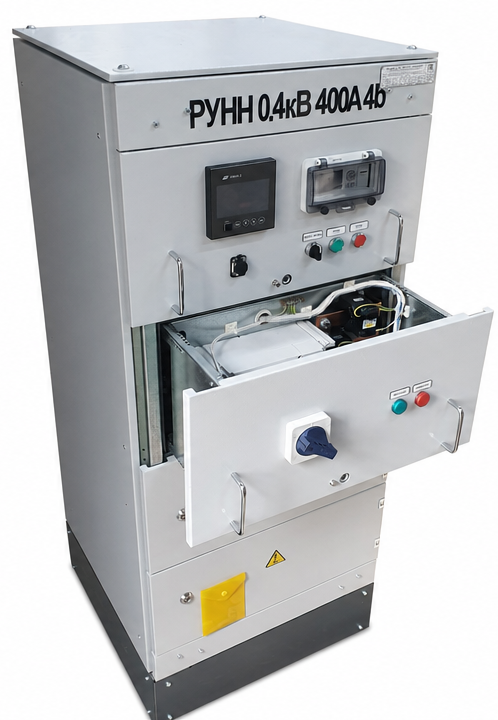

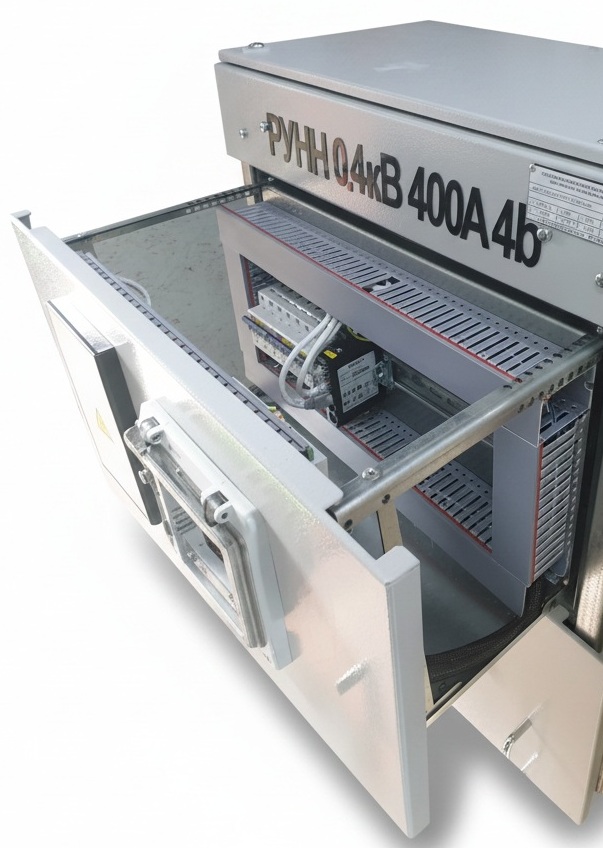

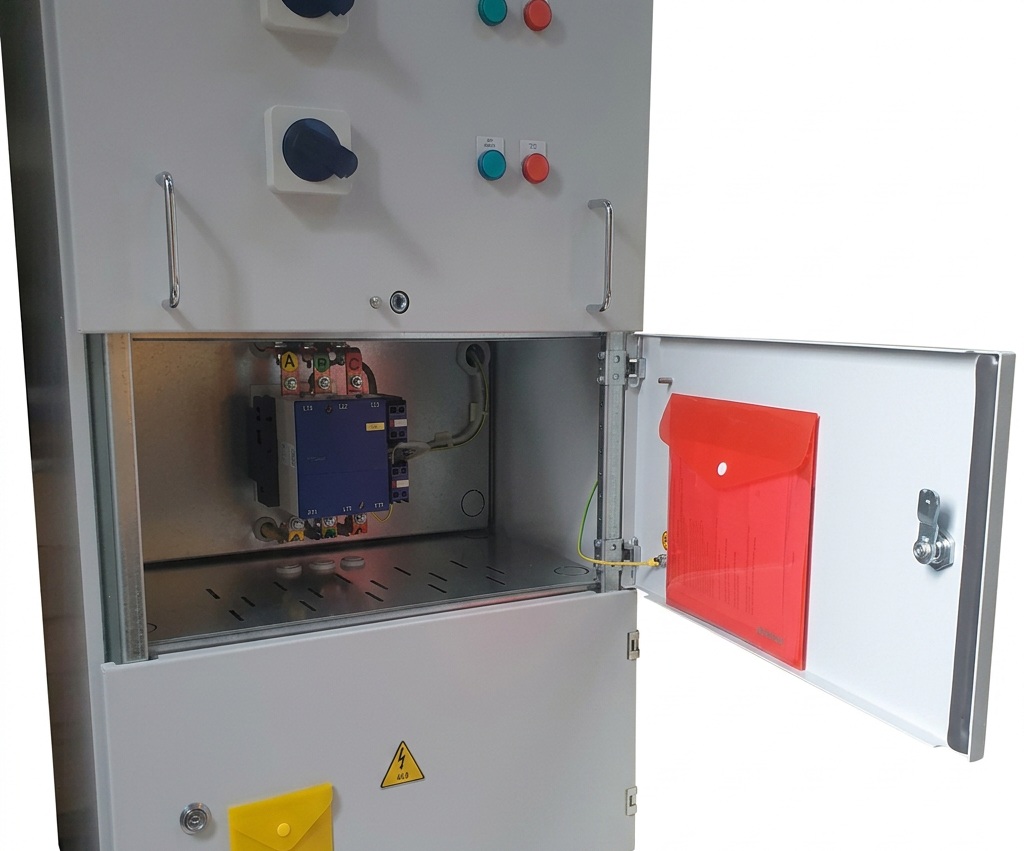

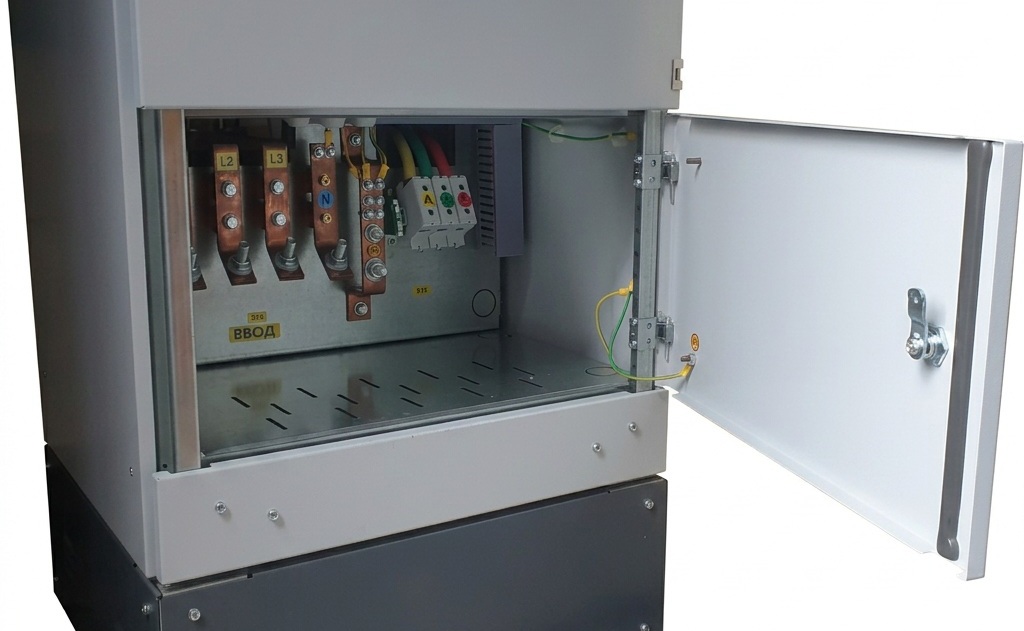

Внутреннее секционирование: шкафы разделены на функциональные отсеки (вводные, секционные, распределительные) металлическими перегородками для повышения безопасности и локализации возможных аварий. РУНН могут иметь форму внутреннего разделения 2а; 2b; Зa; Зb; 4a; 4b по ГОСТ IEC 61439-2-2015

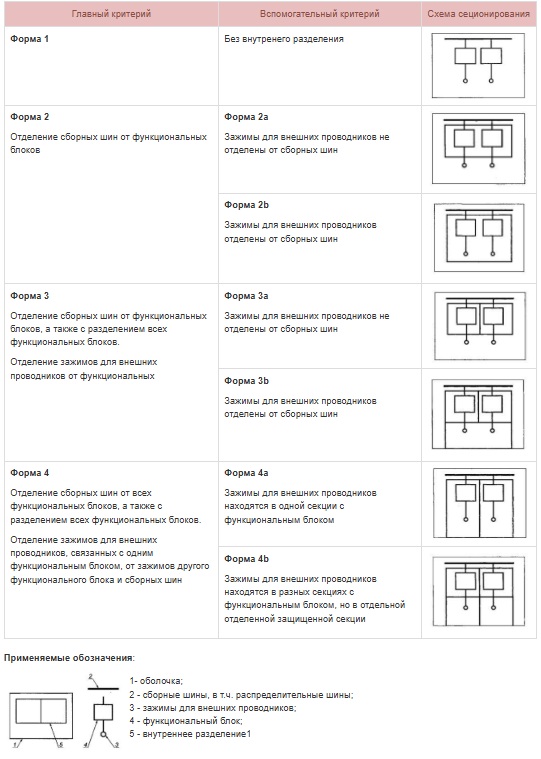

Виды внутреннего разделения НКУ
