Реле  контроля перегрева и герметичности RSA-CAS2-24

 1. Назначение реле  контроля перегрева и герметичности RSA-CAS2-24

Реле  контроля перегрева и герметичности RSA-CAS2-24 -предназначено для контроля сенсоров протечки и перегрева  насосов Flygt серий 3000 – 3300, а также для ассортимента мешалок Flygt. Является полным  аналогом реле MiniCAS II.

2. Подключаемые датчики к реле RSA-CAS2-24

Типы сенсоров Flygt совместимы с контрольным реле RSA-CAS2-24 (MiniCAS II):
а) CLS – сенсоры для обнаружения воды в маслонаполненной камере;
б) FLS – сенсоры для обнаружения жидкости в коробке статора;
с) FLS10 – сенсоры для обнаружения жидкости в инспекционной; камере новых моделей насосов, таких как 3153, 3171, 3202 и 3301.

3. Режимы работы реле RSA-CAS2-24 и его характеристики

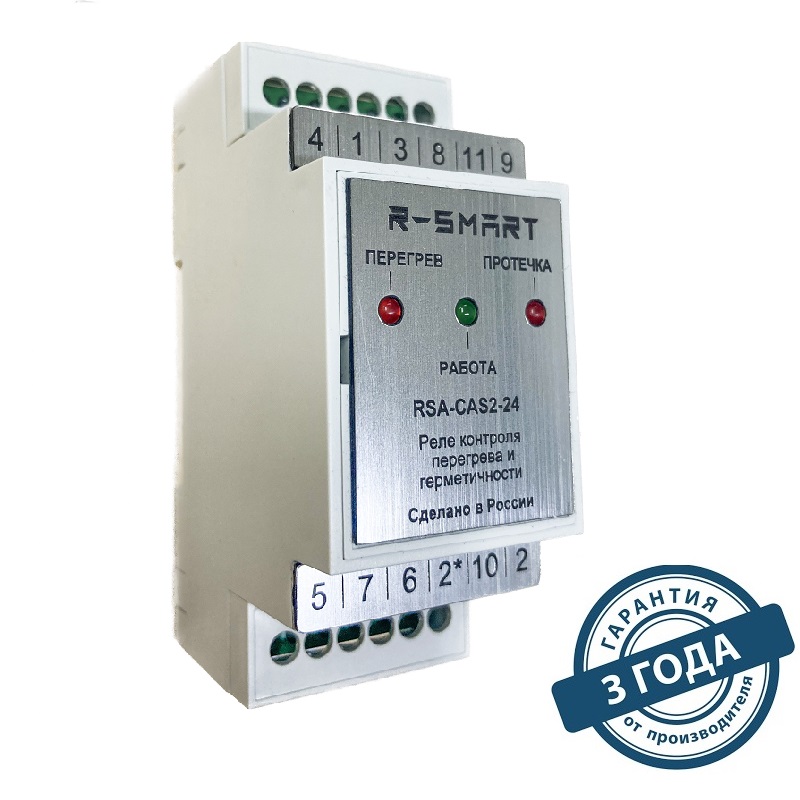

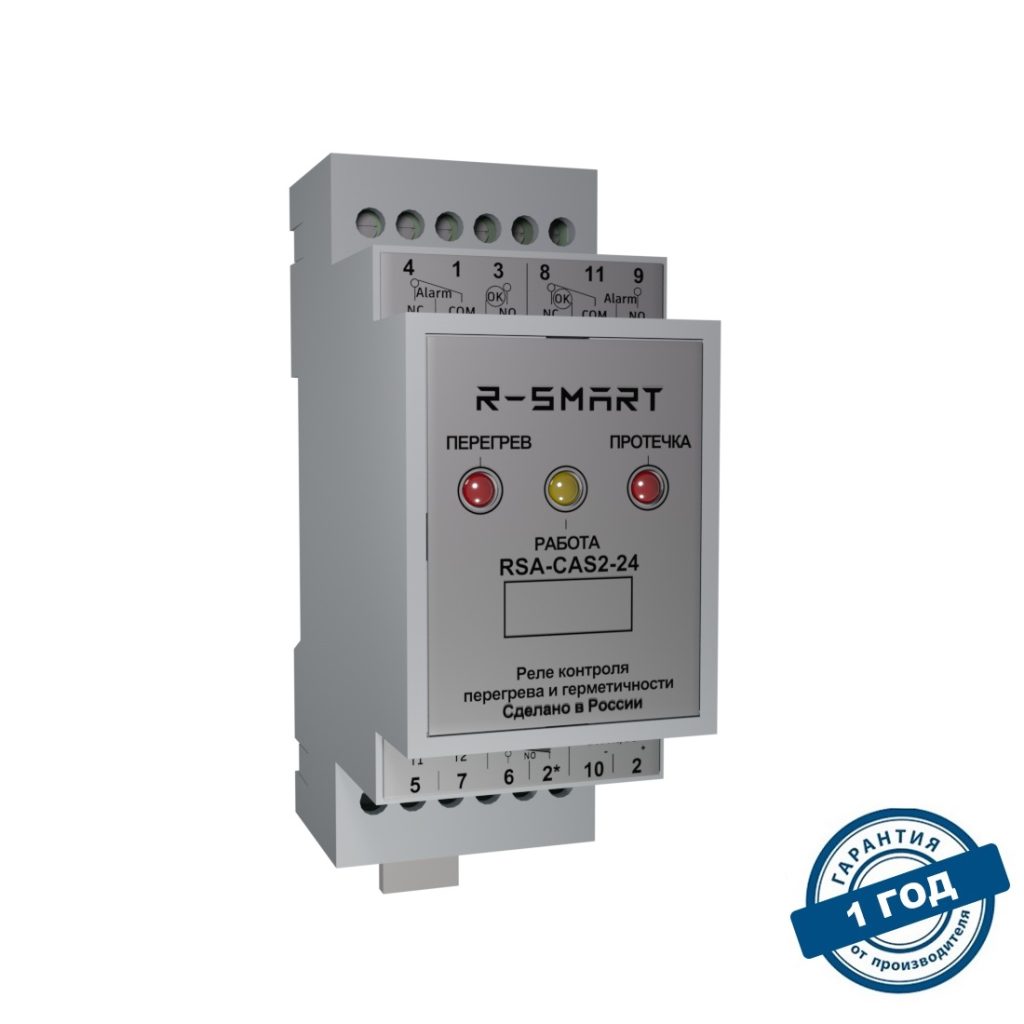

На передней панели имеется три индикаторные лампы: «Красная» левая для сигнализации аварии “ПЕРЕГРЕВ” «Зеленая» сигнализация “РАБОТА” реле, правая «Красная» для сигнализации аварии “ПРОТЕЧКА”. Для связи между насосом и RSA-CAS2-24, требуется только две контрольные жилы.

Напряжение питания: 24 VDC.

RSA-CAS2-24 закрепляется   защелками на стандартную дин-рейку.

Габаритные размеры 36 mm x 60 mm x 90 mm.

Вес 0,15 кг.

Для заказа доступны специальные версии  реле  RSA-CAS2-24+   с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.

Платы этих  реле выполнены  с дополнительным лаковым покрытием  на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.

Реле предназначены для  эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и механически активных веществ.
Реле моделей RSA-CAS2-24 и RSA-CAS2-24+имеют одинаковое функциональное назначение,  одинаковые схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит  в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-CAS2-24

3.1 Режим работы  реле в нормальной ситуации При подаче питания 24V DC/AC реле включается, об этом сигнализирует
включение зеленого светодиода “РАБОТА”.
Красные светодиоды Перегрев и Протечка остаются выключенными.
При отсутствии аварий контакты реле 1-3, 8-11 замкнуты.   3.2 Режим работы  реле в аварийной ситуацииПерегрев:
При увеличении температуры в двигателе, сенсор поменяет свое сопротивление, реле RSA-CAS2 зафиксирует ситуацию с перегревом, светодиод «Перегрев» начнет мерцать, по истечению 2-х секунд замкнутся контакты реле № 1-4 при этом красный светодиод “Перегрев” засветиться постоянно.

Протечка:
При попадании воды в агрегат, сенсор поменяет свое сопротивление, реле RSA-CAS2 зафиксирует ситуацию с попаданием воды в двигатель, светодиод «Протечка» начнет мерцать, по истечению 5 секунд, замкнутся контакты реле № 11-9 при этом красный светодиод “Протечка” засветится постоянно.

Сброс аварии:

Сброс аварии производится через кнопку с NO контактом подключенной к клеммам реле (6, 2*)Дополнительные функции: При коротком замыкании между проводами T1 и T2
начинают синхронно мерцать два красных
индикатора, сообщая об неверном подключение
сенсоров насоса.   3.3 Преимущества применения реле RSA-CAS2 для защиты двигателя+ Реле RSA-CAS2- в отличие от оригинала имеет меньшую стоимость и сроки поставки.  + Наличие сертификата соответствия ТР ТС 004 регламенту.  + Наличие официальной гарантии на 1 год RSA-CAS2-24 и 3 года RSA-CAS2-24+

5. Комплект поставки

6. Документация (pdf)

Скачать паспорт  RSA-CAS2-24 аналог MiniCAS 2

Сертификат на реле RSA-CAS2-24

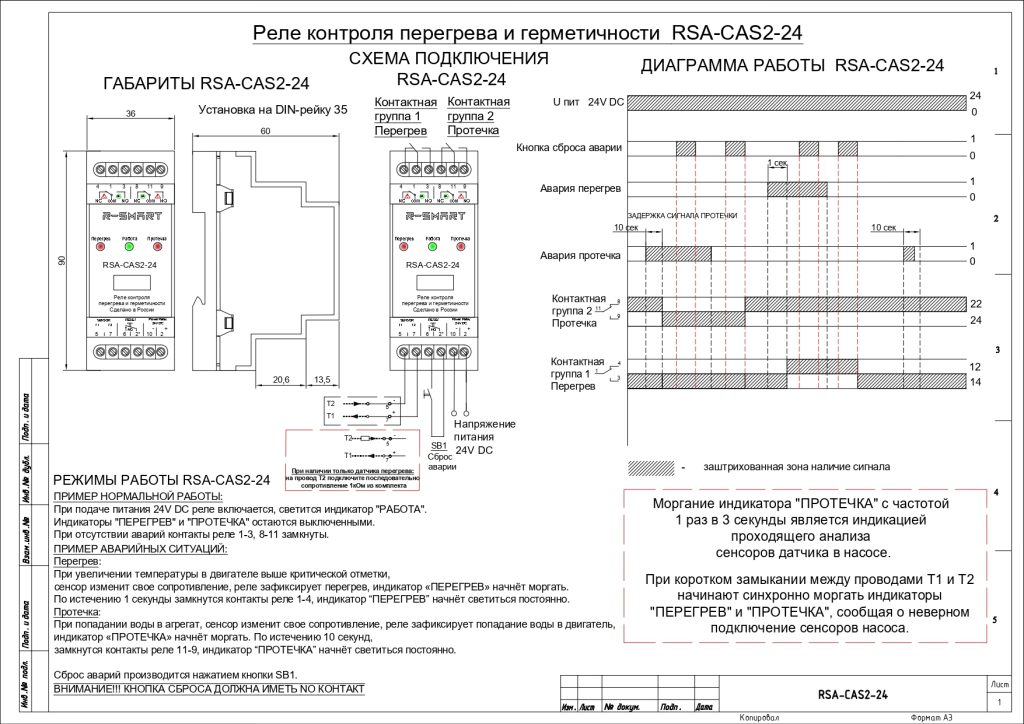

Скачать диаграмму работы и схему подключения  RSA-CAS2-24

Скачать пример использования реле RSA-CAS2-24

Скачать пример схемы управления насосом FLYGT или GRINDEX на реле RSA-CAS2-24 аналог MiniCAS 2

7. Чертежи (dwg)

Габариты и схема применения RSA_CAS2_24

8. 3D модель (step)

9. Отзывы

 Посмотреть отзывы на наши реле

10. Пример установки реле RSA-CAS2 в шкаф управления и автоматики

11. Контроль качества

Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.

12. Доставка от 3 реле бесплатно по всей России и Беларуси
