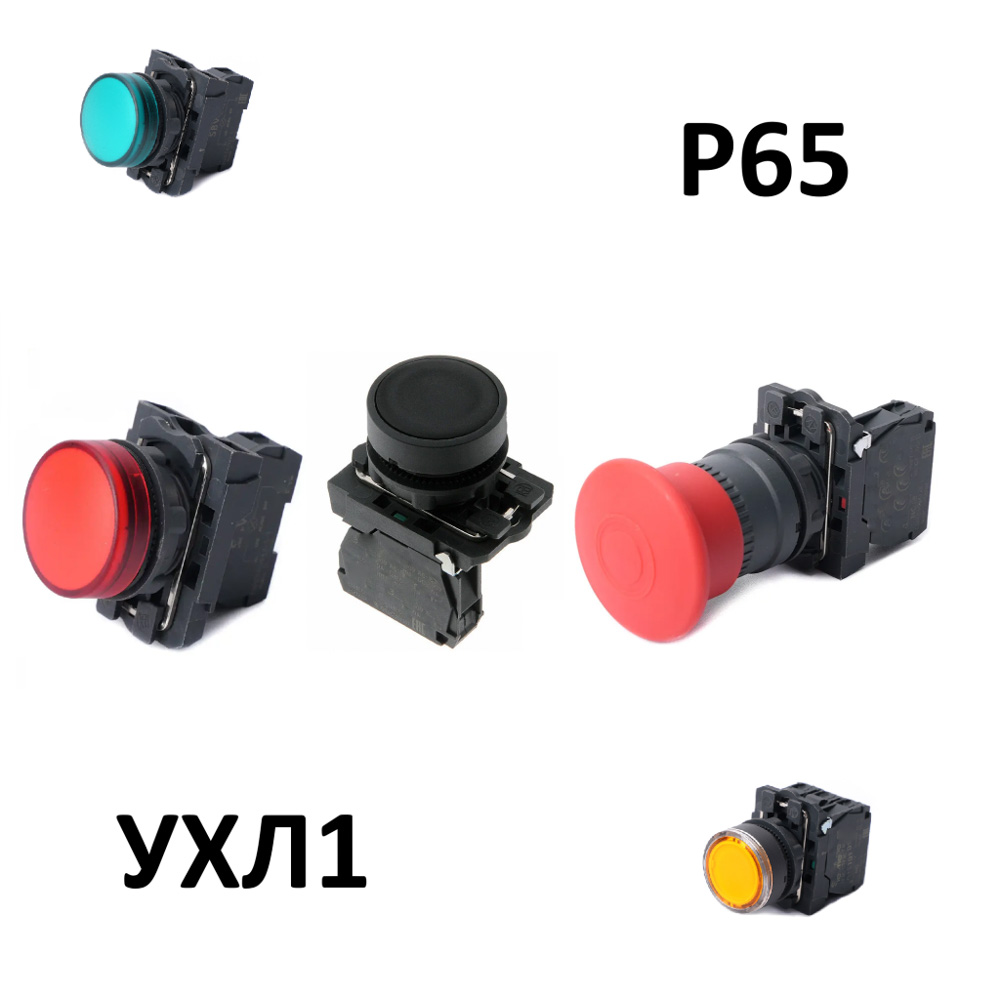

Линейка устройств управления и сигнализации RSA-XB5 разработана на пластиковом основании с системой модульных съёмных дополнительных контактов и светодиодных элементов для использования в жестких условиях эксплуатации, где требуется повышенная надёжность. Серия имеет степень защиты IP65, климатическое исполнение УХЛ1.1. Применяется в промышленности, на объектах критически важной инфраструктуры.
Преимуществами линейки являются:
+Стойкость к агрессивной среде
+Быстрый монтаж
+Возможность замены светодиодной подсветки без замены всего устройства управления и сигнализации
+Отсутствие проскальзывания и прокрутки устройств управления и сигнализации
+Унифицированные модульные дополнительные контакты и светодиодные элементы для создания необходимой конфигурации устройств
Технические характеристики RSA-XB5:
| Монтаж | Отверстие ⌀ 22мм, Толщина панели ≤6 мм |
| Потребляемая мощность устройства | не более 2,5 Вт |
| Номинальное напряжение изоляции (Ui) | 690 В |
| Корпус | Пластиковый |
| Форма головки | Круглая |
| Степень защиты | IP65 |
| Климатическое исполнение | УХЛ 1.1 |
| Температура эксплуатации, транспортировки и хранения | От -45°C до +50°C |
| Относительная влажность воздуха при +25±10°С Эксплуатация: Транспортировка: Хранение: | 45-80% 20-90% 45-80% |
| Виброустойчивость | 500 Гц, амплитуда около 1 мм |
| Устойчивость к воздействию ударных нагрузок | ≥10 г. |
| Сопротивление контакта | ≤50 мОм |
| Механическая износостойкость | Самовозврат более 10 000 000 раз с запасом более 100 000 срабатываний |
| Электрическая износостойкость | Свыше 1 000 000 срабатываний |
| Подключение проводников | Винтовые клеммы |
| Сечение подключаемых проводников | От 1х0,22 до 2х1,5 |
| Момент затяжки | 0,8 |
| Срок службы оболочки сигнальной лампы | ≥30 000 ч. |
| Предельные значения напряжения | 0,85 Ue ≤ U ≤ 1,1 Ue |
Коды для заказа (Скачать каталог)
| Фото | Цвет | Наименование | Артикул | Изготовитель | Стоимость в рублях за 1Шт, с НДС |
| Лампы 230ВAC-DC | |||||
 |  | Лампа светосигнальная красная, УХЛ1.1, IP65, 220В | RSA-XB5-L-R-220 | R-SMART | 168 |
 |  | Лампа светосигнальная зелёная УХЛ1.1, IP65, 220В | RSA-XB5-L-G-220 | R-SMART | 168 |
 |  | Лампа светосигнальная желтая, УХЛ1.1, IP65, 220В | RSA-XB5-L-Y-220 | R-SMART | 168 |
 |  | Лампа светосигнальная синяя, УХЛ1.1, IP65, 220В | RSA-XB5-L-BU-220 | R-SMART | 168 |
 |  | Лампа светосигнальная белая, УХЛ1, IP65, 220В | RSA-XB5-L-W-220 | R-SMART | 168 |
| Лампы 24ВAC-DC | |||||
 |  | Лампа светосигнальная красная, УХЛ1.1, IP65, 24В | RSA-XB5-L-R-24 | R-SMART | 168 |
 |  | Лампа светосигнальная зелёная УХЛ1.1, IP65, 24В | RSA-XB5-L-G-24 | R-SMART | 168 |
 |  | Лампа светосигнальная желтая, УХЛ1.1, IP65, 24В | RSA-XB5-L-Y-24 | R-SMART | 168 |
 |  | Лампа светосигнальная синяя, УХЛ1.1, IP65, 24В | RSA-XB5-L-B-24 | R-SMART | 168 |
 |  | Лампа светосигнальная белая, УХЛ1.1, IP65, 24В | RSA-XB5-L-W-24 | R-SMART | 168 |
| Кнопки | |||||
 |  | Кнопка чёрная, УХЛ1.1, IP65, 1NO | RSA-XB5-SB-BL | R-SMART | 153 |
 |  | Кнопка красная, УХЛ1.1, IP65, 1NC | RSA-XB5-SB-R | R-SMART | 153 |
 |  | Кнопка зелёная, УХЛ1.1, IP65, 1NO | RSA-XB5-SB-G | R-SMART | 153 |
 |  | Кнопка желтая, УХЛ1.1, IP65, 1NO | RSA-XB5-SB-Y | R-SMART | 153 |
 |  | Кнопка синяя, УХЛ1.1, IP65, 1NO | RSA-XB5-SB-BU | R-SMART | 153 |
 |  | Кнопка белая, УХЛ1.1, IP65, 1NO | RSA-XB5-SB-W | R-SMART | 153 |
| Кнопки с подсветкой 230ВAC-DC | |||||
 |  | Кнопка красная, c подсветкой, УХЛ1.1, IP65, 220В, 1NC | RSA-XB5-SBL-R-220 | R-SMART | 433 |
 |  | Кнопка зелёная, c подсветкой, УХЛ1.1, IP65, 220В, 1NO | RSA-XB5-SBL-G-220 | R-SMART | 433 |
 |  | Кнопка желтая, c подсветкой, УХЛ1.1, IP65, 220В, 1NO | RSA-XB5-SBL-Y-220 | R-SMART | 433 |
 |  | Кнопка синяя, c подсветкой, УХЛ1.1, IP65, 220В, 1NO | RSA-XB5-SBL-BU-220 | R-SMART | 433 |
 |  | Кнопка синяя, c подсветкой, УХЛ1.1, IP65, 220В, 1NO | RSA-XB5-SBL-W-220 | R-SMART | 433 |
| Кнопки с подсветкой 24В AC-DC | |||||
 |  | Кнопка красная, c подсветкой, УХЛ1.1, IP65, 24В, 1NC | RSA-XB5-SBL-R-24 | R-SMART | 433 |
 |  | Кнопка зелёная, c подсветкой, УХЛ1.1, IP65, 24В, 1NO | RSA-XB5-SBL-G-24 | R-SMART | 433 |
 |  | Кнопка желтая, c подсветкой, УХЛ1.1, IP65, 24В, 1NO | RSA-XB5-SBL-Y-24 | R-SMART | 433 |
 |  | Кнопка синяя, c подсветкой, УХЛ1.1, IP65, 24В, 1NO | RSA-XB5-SBL-BU-24 | R-SMART | 433 |
 |  | Кнопка белая, c подсветкой, УХЛ1.1, IP65, 24В, 1NO | RSA-XB5-SBL-W-24 | R-SMART | 433 |
| Кулачковые переключатели | |||||
 |  | Кулачковый переключатель чёрный, 2 положения с фиксацией 0-1, УХЛ1.1, IP65, 1NO | RSA-XB5-SA1-B | R-SMART | 298 |
 |  | Кулачковый переключатель чёрный, 3 положения с фиксацией 1-0-2, УХЛ1.1, IP65, 2NO | RSA-XB5-SA2-B | R-SMART | 405 |
  |  | Кулачковый переключатель зелёный, с подсветкой, 3 положения с фиксацией 1-0-2, УХЛ1.1, IP65, 220В, 2NO | RSA-XB5-SA2-G-220 | R-SMART | 618 |
| Грибки, аварийный останов | |||||
 |  | Кнопка аварийного останова с грибовидной головкой красный с фиксацией (SET), УХЛ1.1, IP65, 2NC | RSA-XB5-SBA-S | R-SMART | 382 |
|  | Кнопка аварийного останова с грибовидной головкой красный без фиксации (RESET), УХЛ1.1, IP65, 2NC | RSA-XB5-SBA-R | R-SMART | 298 |
Отправить запрос на электронную почту: info@r-smart.ru
Запасные части для изделий серии RSA-XB4, RSA-XB5
| Фото | Наименование | Артикул | Изготовитель | Стоимость в рублях за 1Шт, с НДС |
| Индикаторы 230ВAC-DC | ||||
 | Светодиодный индикатор красного свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLR-220 | R-SMART | 100 |
 | Светодиодный индикатор зеленого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLG-220 | R-SMART | 100 |
 | Светодиодный индикатор белого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLW-220 | R-SMART | 100 |
 | Светодиодный индикатор желтого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLY-220 | 100 | |
| Индикаторы 24ВAC-DC | ||||
 | Светодиодный индикатор красного свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLR-24 | R-SMART | 100 |
 | Светодиодный индикатор зеленого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLG-24 | R-SMART | 100 |
 | Светодиодный индикатор белого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLW-24 | R-SMART | 100 |
 | Светодиодный индикатор желтого свечения для ламп серии RSA-XB4, RSA-XB5 | R-HLY-24 | 100 | |
| Блоки контактов | ||||
 | Блок контактный, нормально открытый (NO) для кнопок и переключателей серии RSA-XB4, RSA-XB5 240V AC/DC, 3A | ZBE-101 | R-SMART | 100 |
 | Блок контактный, нормально закрытый (NC) для кнопок и переключателей серии RSA-XB4, RSA-XB5 240V AC/DC, 3A | ZBE-102 | R-SMART | 100 |
Установочные Габаритные размеры
| Наименование | Фото | Габаритные размеры |
| Сигнальные лампы |  |  |
| Кнопочные переключатели без подсветки |  | |
| Кнопочные переключатели с подсветкой |  |  |
| Кулачковые переключатели |  |  |
| Кнопка аварийного останова “Аварийный стоп” (грибок поворотный с фиксацией) | |  |
