Реле контроля термоконтактов и протечки RSA-BC
1. Назначение реле контроля термоконтактов и протечки RSA-BC
Реле серии RSA-BC предназначены для контроля термоконтактов и кондуктометрического датчика влажности в насосе.
2. Подключаемые датчики к реле RSA-BC:
а) 1 х биметаллическая пластина (термоконтакты);
б) 1 х кондуктометрический датчик влажности типа “электрод”.
3. Режимы работы реле RSA-ВC и его характеристики

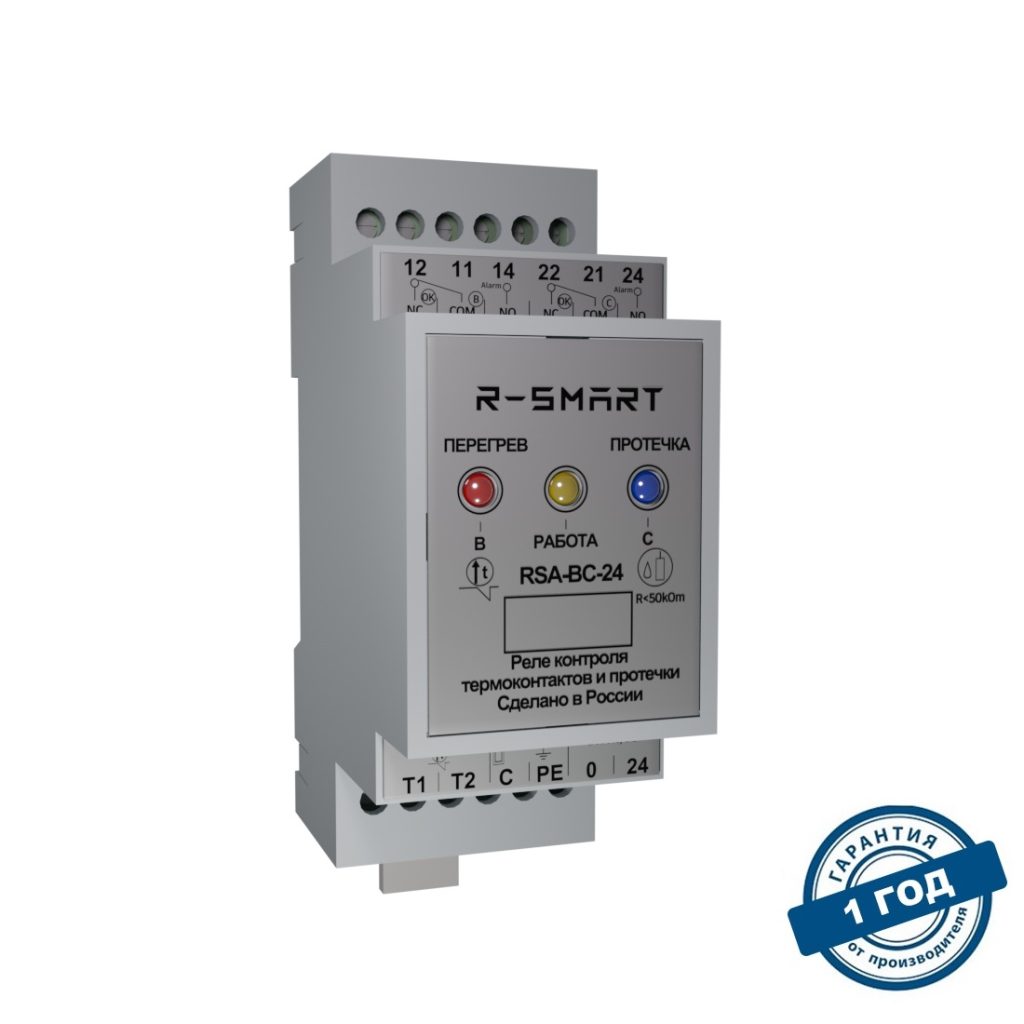

На передней панели расположены три индикатора:
«РАБОТА» – индикация наличия питания и работы реле;
«ПРОТЕЧКА» – индикация обнаружения протечки;
«ПЕРЕГРЕВ» – индикация разомкнутого состояния термоконтактов (биметаллической пластины).
Напряжение питания: 24 VDC или 230 VAC
Реле RSA-BС закрепляется защелками на стандартную дин-рейку.
Габаритные размеры 36 mm x 60 mm x 90 mm.
Вес 0,15 кг.
Для заказа доступны специальные версии реле RSA-ВC-24+ и RSA-ВC-230+ с защитой от агрессивных воздушных сред, специально для канализационных насосных станций (КНС) и очистных сооружений.
Платы этих реле выполнены с дополнительным лаковым покрытием на основе акриловой смолы, которая устойчива к кислоте, соли, плесени, коррозионным испарениям, термическим воздействиям, механическим повреждениям, щелочи, спирту, влаге и агрессивной окружающей среде. Покрытие сохраняет эффективность в широком температурном диапазоне.
Реле предназначены для эксплуатации в тяжелых промышленных условиях:
– эксплуатация в шкафах управления внутренней или наружной установки;
– диапазоном рабочих температур от -25 до +70 °С ;
– появление конденсата, росы, а также обледенение печатных плат;
– наличием в атмосфере биологически, химически и меха-
нически активных веществ.
Реле моделей RSA-ВC-24 и RSA-ВC-24+
имеют одинаковое функциональное назначение, одинаковые
схемы подключения внешних цепей, одинаковые установочные размеры. Отличие состоит в допустимых условиях эксплуатации повышенной гарантии 3 года на RSA-ВC-24+
3.1 Режим работы реле в нормальной ситуации.
При подаче питания 24VDC реле включается, об этом сигнализирует включение
зеленого светодиода “РАБОТА”.
Красный светодиод перегрев и синий светодиод протечка остаются выключенными.
При отсутствии аварий контакты реле 11-12, 21-22 остаются замкнуты
3.2 Режим работы реле в аварийной ситуации.
Протечка: При уменьшении сопротивления ниже порога 100кОм начинает мерцать желтый светодиод “РАБОТА” с частотой 2 Гц, в течении 7 секунд реле зафиксирует протечку, далее синий светодиод будет гореть постоянно и контакты реле 21-24 замкнутся сигнализируя об
аварии.
Перегрев: При перегреве биметаллическая пластина в двигателе размыкается и начинает мерцать желтый
светодиод “РАБОТА” с частотой 10Гц, через 3 секунду контактная группа реле 11-14 замыкается, и
загорается светодиод “ПЕРЕГРЕВ”, сигнализируя об аварии.
Сброс аварии: Сброс аварий производится через питание реле.
4. Код для заказа
5. Комплект поставки
| Комплектация | Реле 1 шт, коробка 1 шт, паспорт 1 шт. |
| Габаритные размеры (ШхГхВ) | 36 mm x 60 mm x 90 mm |
| Вес, габариты в упаковке | 0.15 kg 40 mm x 75mm x 125 mm |
| Напряжение питания: | 24 VDC или 230 VAC |
| Гарантия | 1 года для обычной версии и 3 года для версии + |
| Технические характеристики | ||
| Тип | модульный, 2 Din | |
| Потребляемая мощность устройства | не более 7Вт | |
| Номинальный ток выходных реле | 2А | |
| Номинальное напряжение устройства | 24 VDC или 230VAC | |
| Степень защиты | IP 31 | |
| Количество выходных реле | 2 | |
| Монтаж | на DIN-рейку | |
| Климатическое исполнение | УХЛ4 | |
| Габариты без упаковки ВхШхГ,мм | 88х34х62 | |
| Вес нетто,кг | не более 0.5 |
6. Документация (pdf)
Скачать пример паспорта RSA-BС-24
Скачать пример паспорта RSA-BC-230

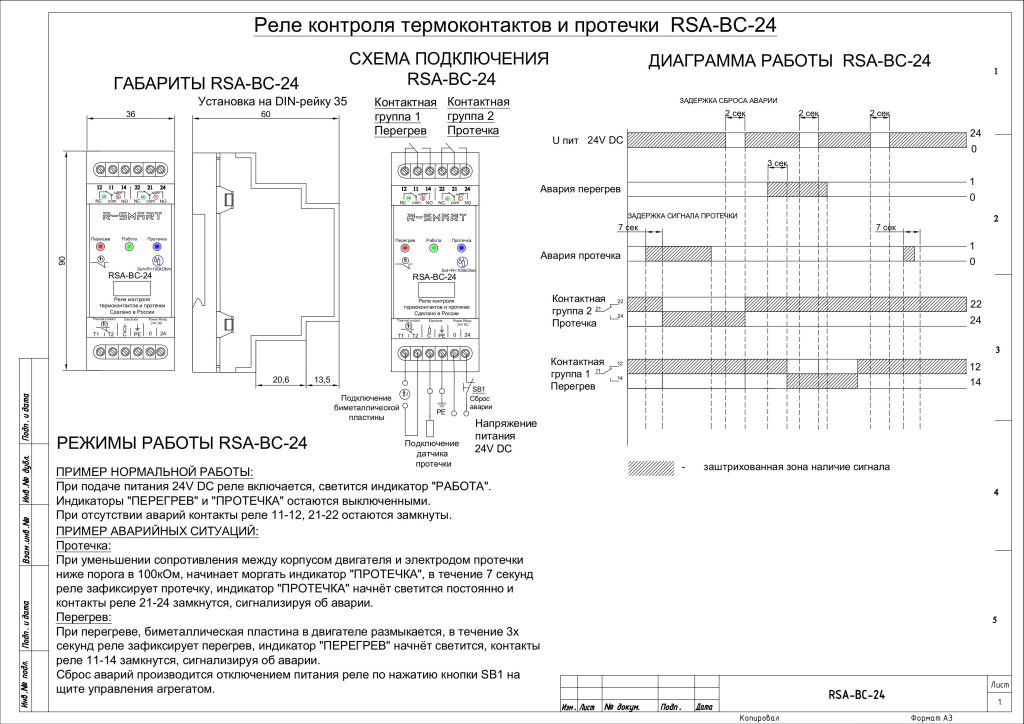

Скачать диаграмму работы и схему подключения RSA-BС-24
Скачать диаграмму работы и схему подключения RSA-BС-230
Скачать пример подключения реле RSA-BС-24
Скачать пример подключения реле RSA-BС-230
7. Чертежи (dwg)
10. Пример установки реле RSA-B в шкаф управления и автоматики.
11. Контроль качества
Все реле RSA проходят проверку в 20 циклов срабатывания на автоматизированных стендах проверки логики работы реле. После прохождения положительной проверки, отделом ОТК на реле наносится защитная наклейка с серийным номером, который так же отражен в паспорте изделия.
